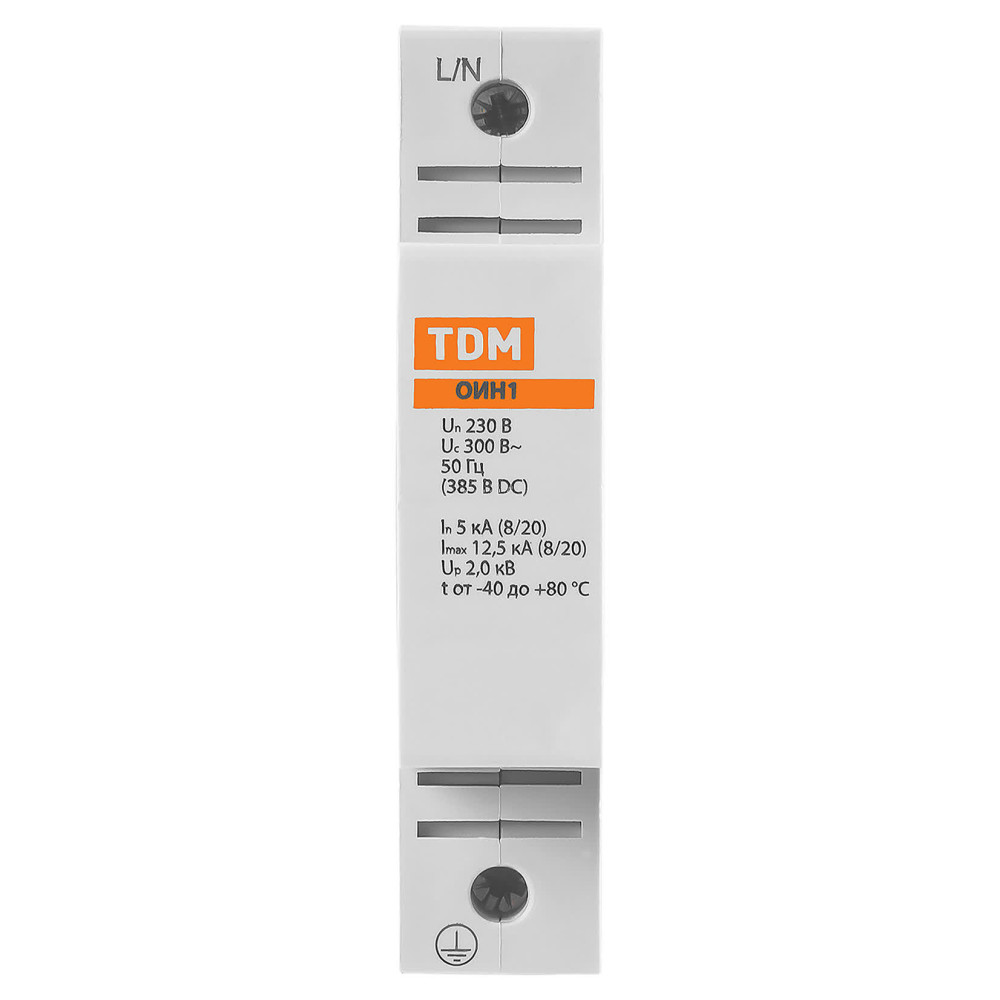

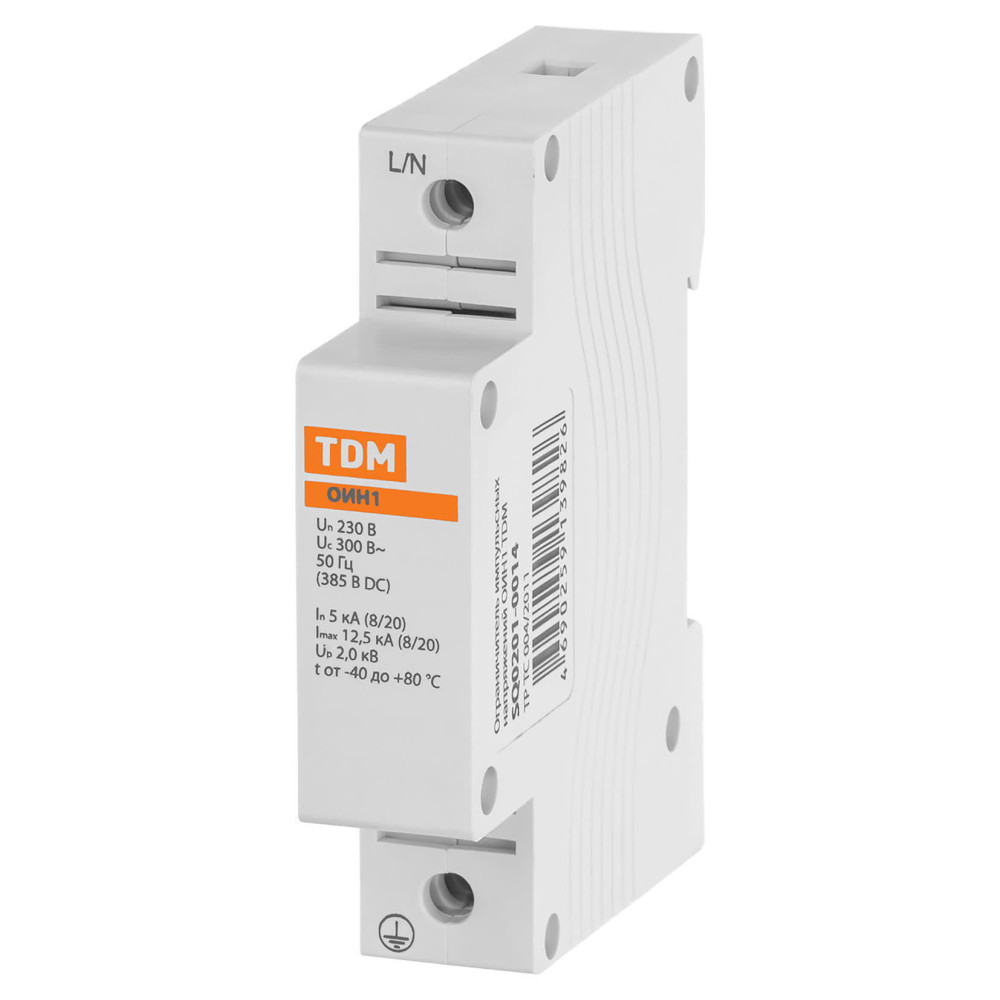

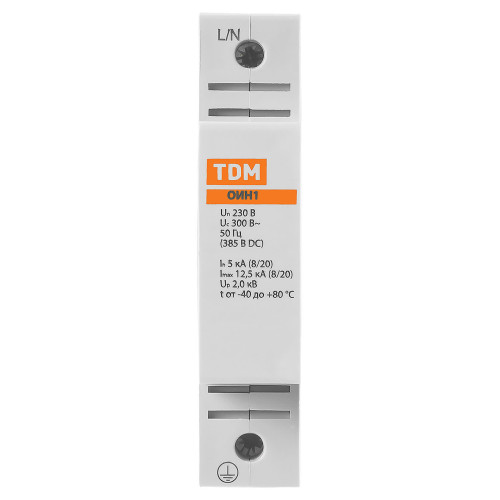

Ограничитель импульсных напряжений ОИН1, 1Р In=5kA Un=230B Im=12,5kA TDM
SQ0201-0014
Назначение:
Защита электроустановок отдельных помещений от грозовых и коммутационных импульсных перенапряжений.
Применение:
Применяются для защиты электронной аппаратуры от остатков атмосферных, коммутационных перенапряжений и высокочастотных помех, прошедших через ограничители перенапряжений классов B и C. Является упрощенным аналогом ОПС1 D1P.
Преимущество:
За счет моноблочного исполнения и более упрощенной конструкции имеют цену в 2,5 раза ниже, чем аналог – ОПС1-D 1P. Максимальное длительное рабочее напряжение 300 В частотой 50 Гц. Применение оксидно-цинкового варистора позволяет добиться уникально высокой импульсной устойчивости при высоконелинейной вольтамперной характеристике.
Материалы:
Для ограничений импульсов используется оксидноцинковый варистор. Корпус из негорючего самозатухающего пластика.

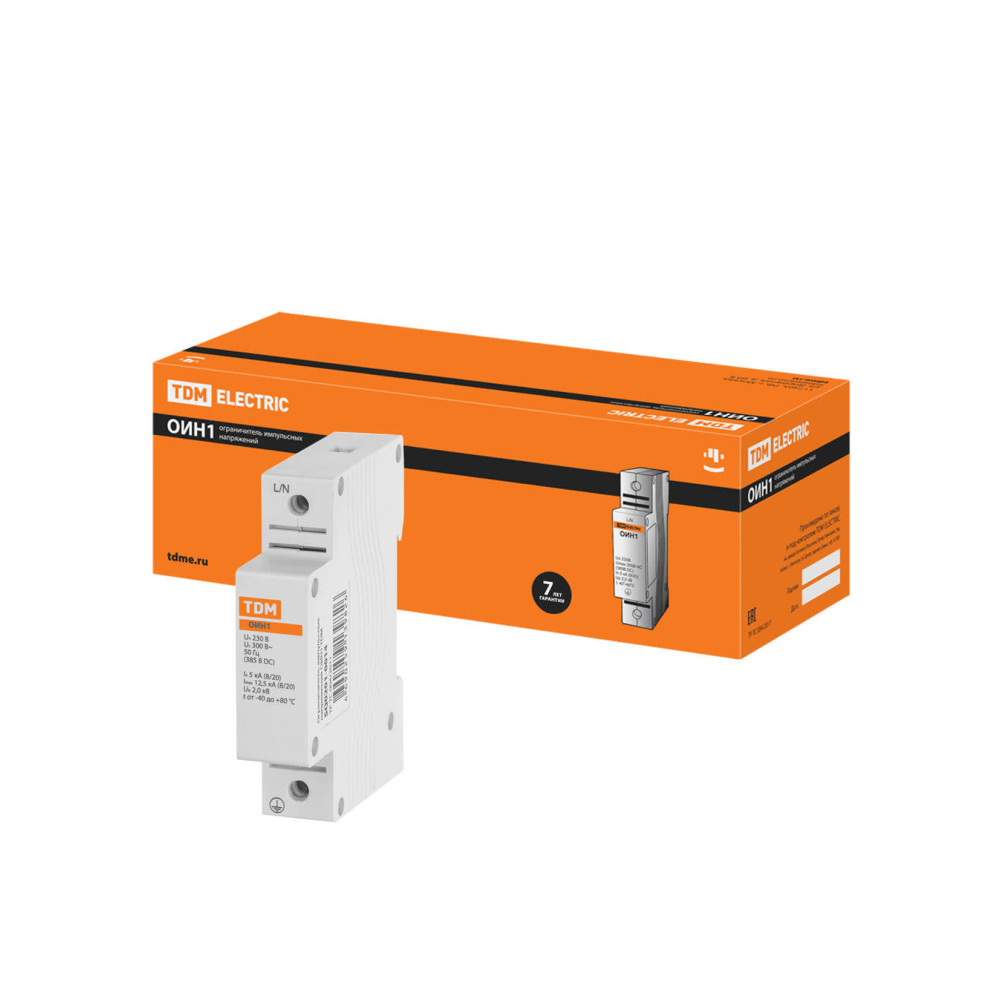

Упаковка:
ОИН1 по 12 шт. Руководство по эксплуатации - 1 шт. на групповую упаковку Паспорт - 1 шт. на групповую упаковку
Характеристики
- Взрывобезопасное исполнение Нет
- Встроенный резервный предохранитель Нет
- Выпуск воздуха Нет
- Длина 66
- Изолированн. Да
- Импульсный ток молнии (10/350) 25
- Количество полюсов 1
- Количество фаз 1
- Конструктивный размер (габарит) 1 модуль
- Конфигурация системы TN-C-S
- Макс. длительное напряжение перемен. тока АС 300
- Макс. допустимое раб. напряжение Ue 230
- Макс. сечение гибкого проводника (тонкопроволочного) 20
- Макс. сечение жесткого проводника (одно-/многопроволочного) 20
- Назначение/область применения Информационные технологии
- Номин. импульсное напряжение 2
- Номин. кратковременно выдерживаемый ток Icw 5
- Номин. напряжение перемен. тока (AC) 230
- Номин. сброс импульсного тока (8/20) 5
- Номин. ток разряда (8/20) (L-N) 5
- Подходит для аппаратов с вспомогат. выключателем (доп. контактом Нет
- Подходит для устройств с N-шиной Нет
- Поперечное сечение 2.5
- Предупредительный контроль температуры Нет
- Присоединение 1 Клемма
- С индукцией размыкания Нет
- С контактом дистанционной сигнализации Нет
- С фильтром подавления помех Нет
- Сигнал на устройстве Нет (без)

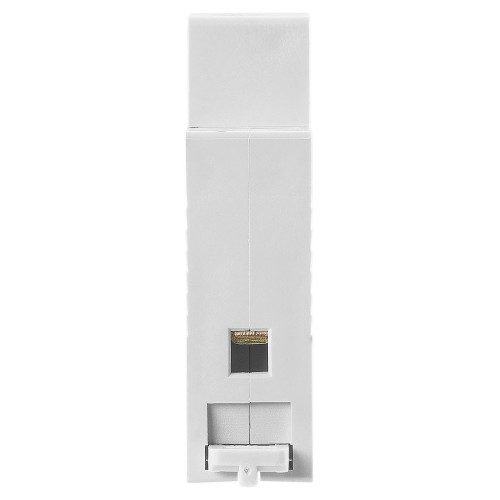

- Способ монтажа DIN-рейка (с Ω-профилем) 35 мм
- Степень защиты (IP) IP20
- Суммарный ток разряда (8/20) (L+N+PE) 13
- Тип (исполнение) полюсов 1
- Тип категории 1 Нет
- Тип категории 2 Нет
- Тип категории 3 Да
- Уровень защиты напряжения жила/жила 2
- Уровень защиты напряжения жила/земля 2
- Уровень защиты по напряжению 2
- Уровень защиты по напряжению L-N 2
- Уровень защиты по напряжению L-PE/N-PE 2
- Уровень защиты по напряжению N-PE 1
В наличии на складе: 8575 шт.
remainder: 6119 шт.
artem: 2456 шт.
574.00р.
- На складе
- Код товара: 00000010145
- Артикул: SQ0201-0014
