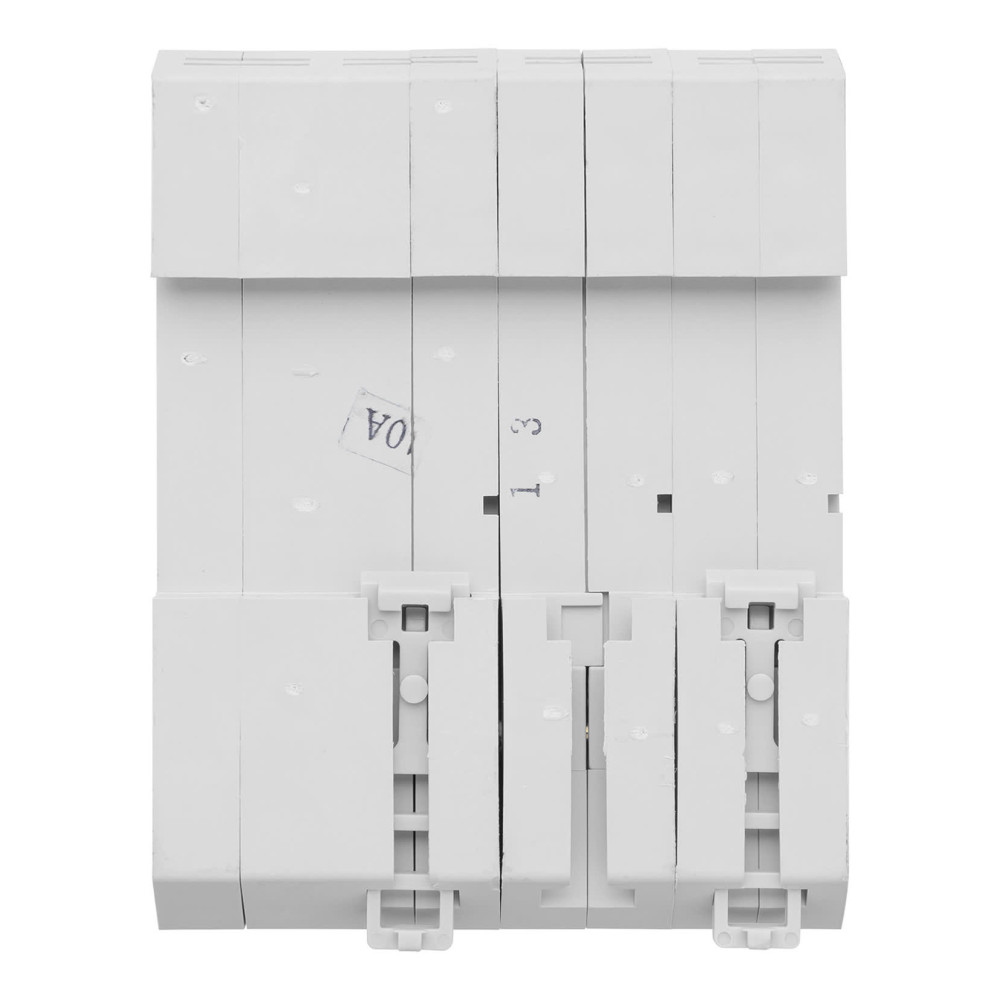

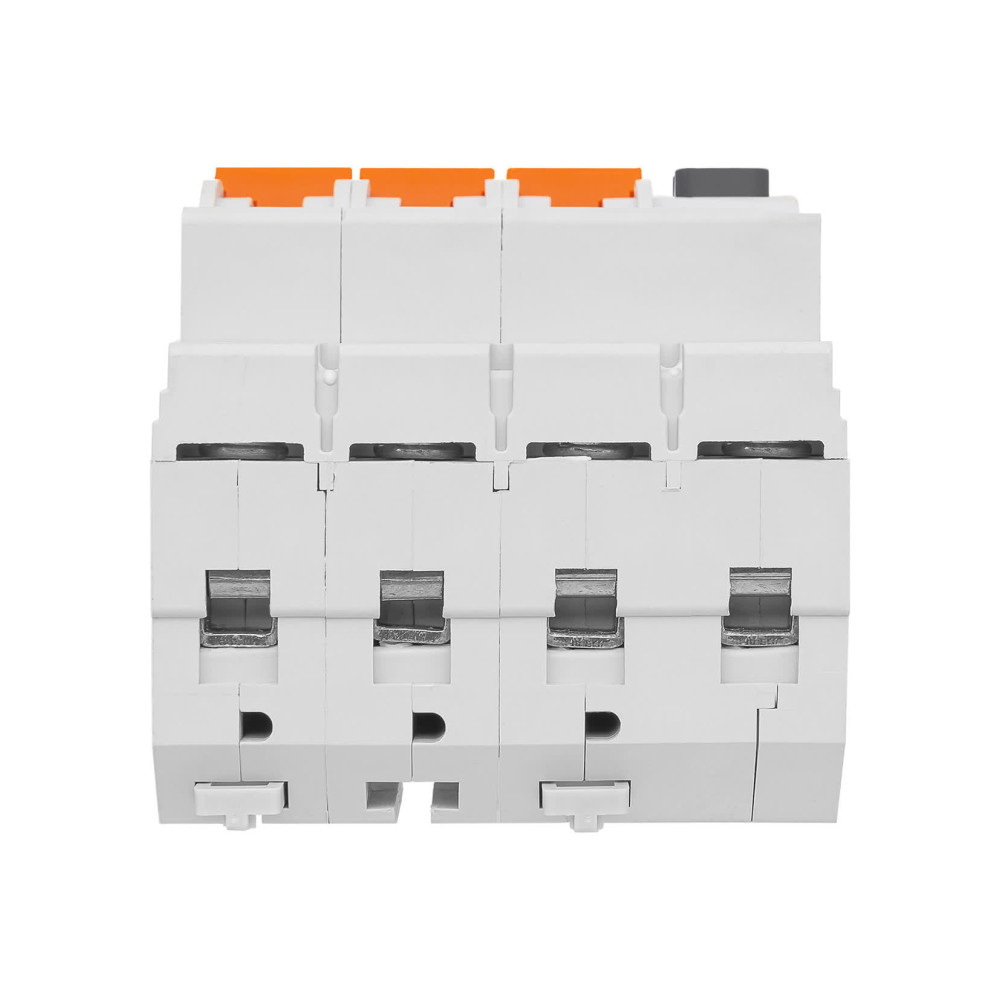

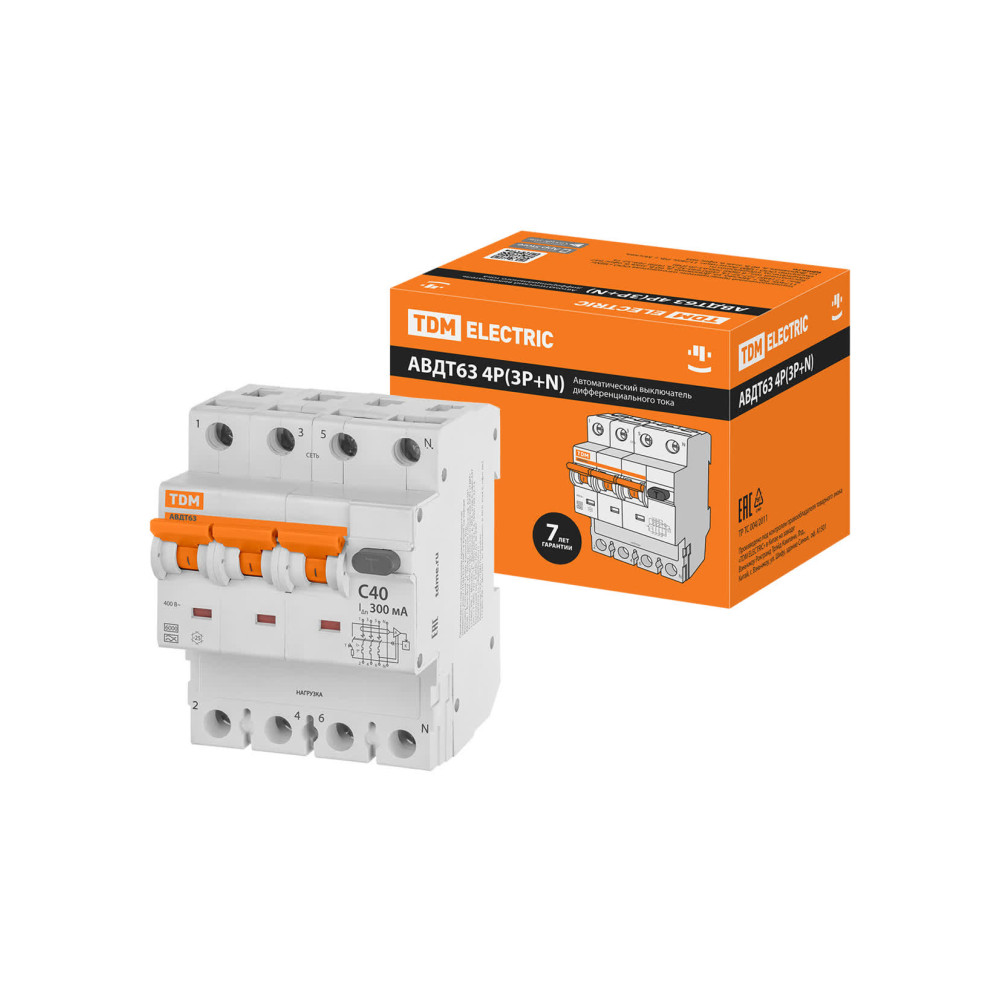

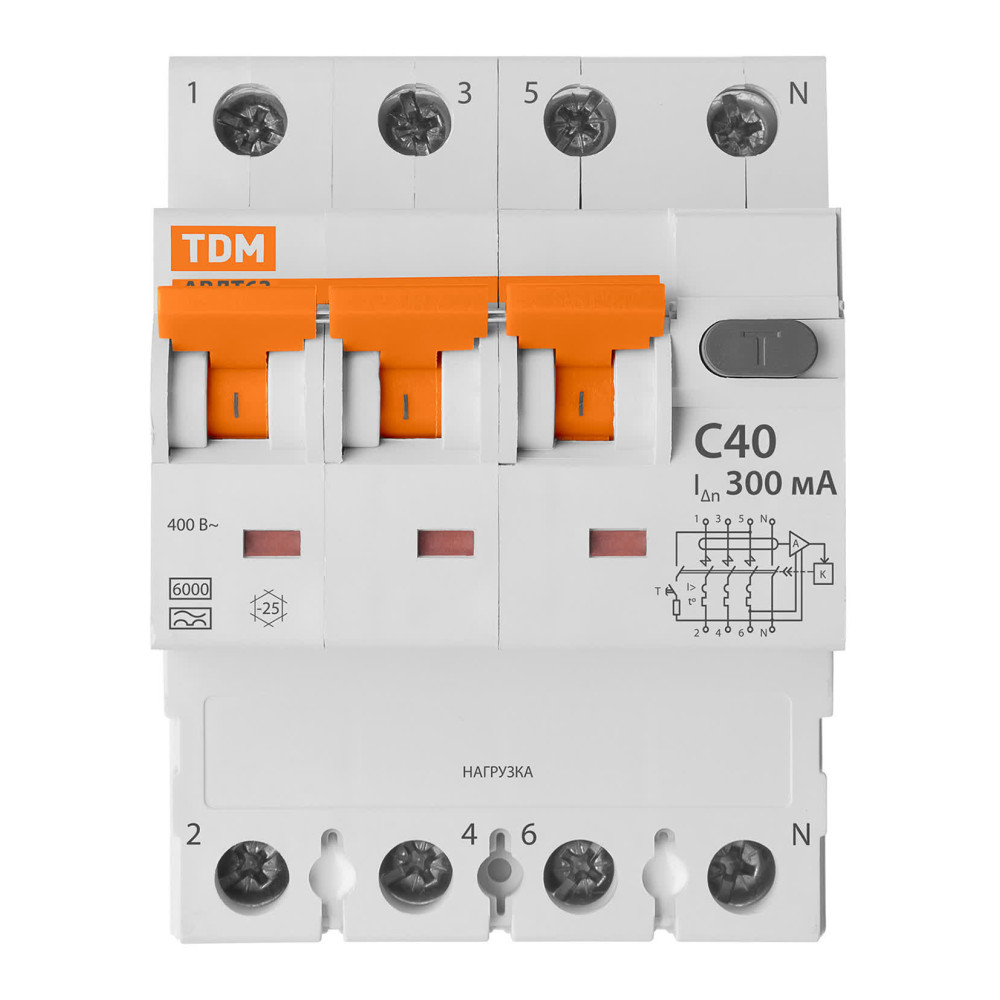

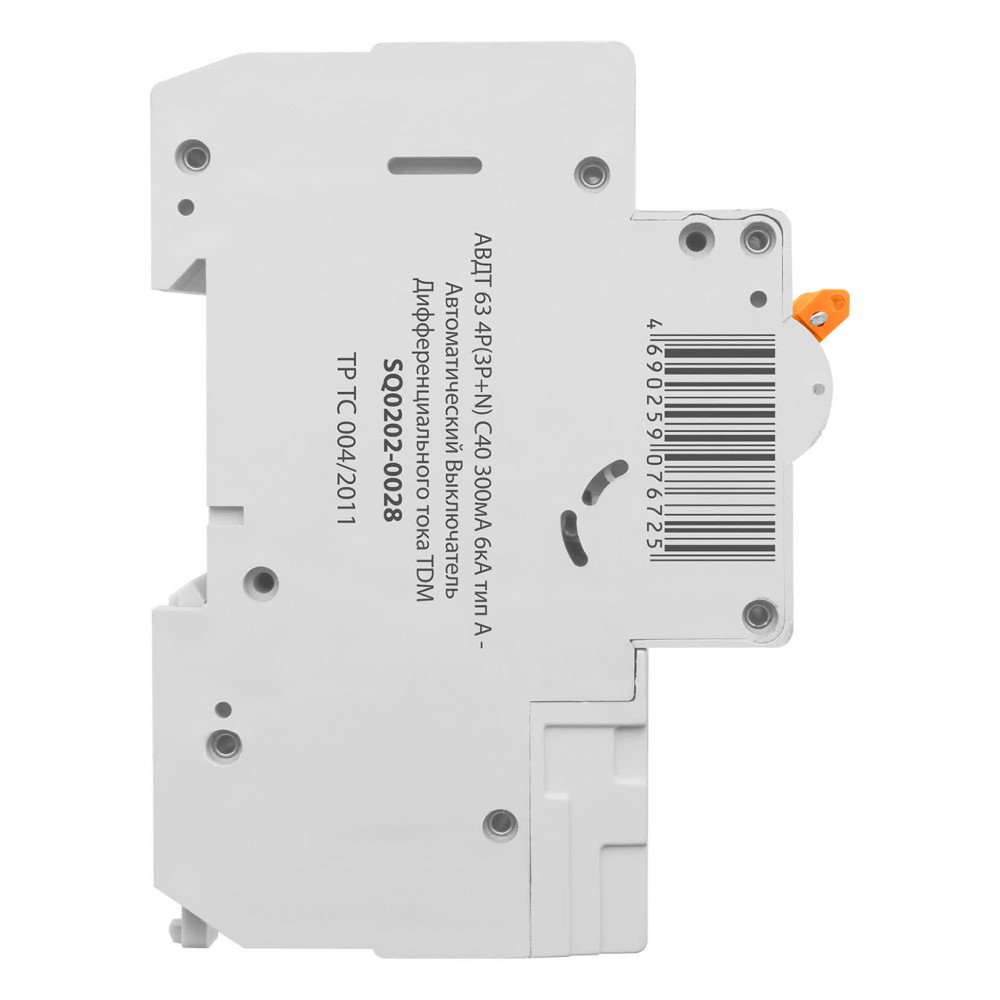

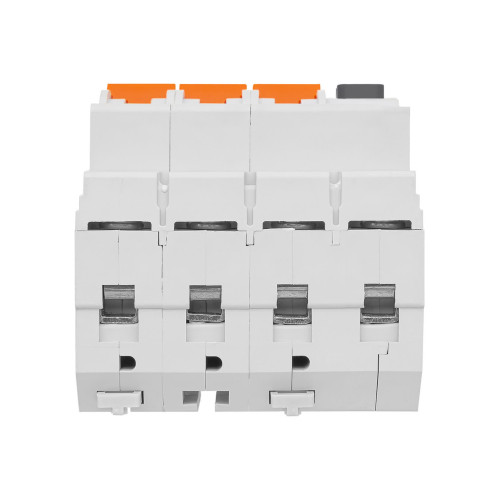

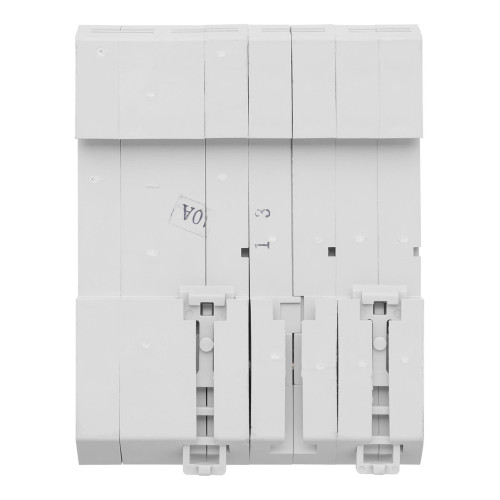

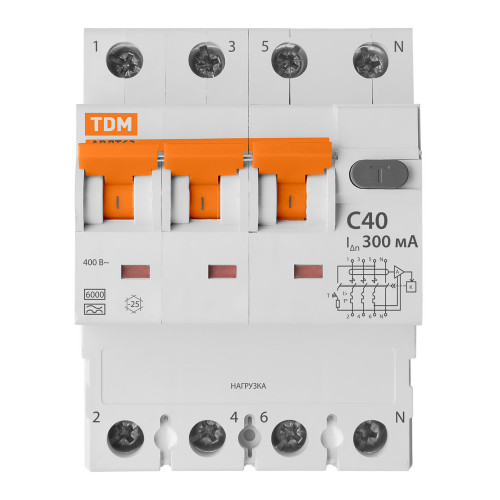

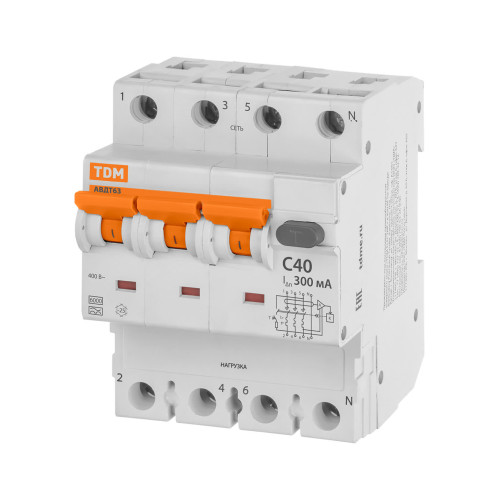

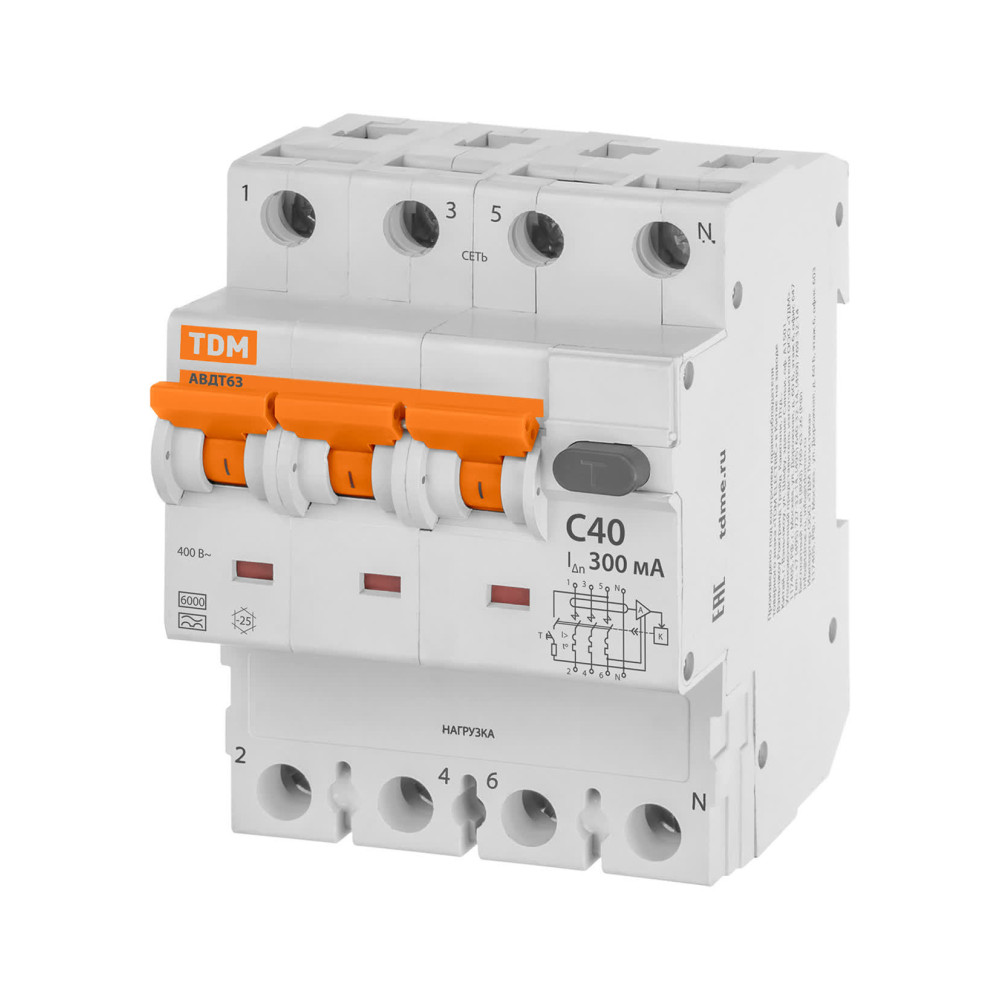

АВДТ 63 4P(3Р+N) C40 300мА 6кА тип А - Автоматический Выключатель Дифференциального тока TDM
SQ0202-0028
Назначение:
Отключение тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального (утечки) тока на землю. Проведение тока в нормальном режиме. Отключение тока при протекании токов утечки на землю.
Применение:
Групповые линии, питающие розетки наружной установки. Цепи освещения подвалов и гаражей. Розеточные группы ванных и душевых помещений.
Преимущество:
Отключающая способность – 6 000 А. Аппарат занимает два стандартных модуля в щитке (36 мм). Наличие двойного одновременного подключения. Шина и проводник значительно расширяет диапазон возможных схемных решений. Цена гораздо ниже, чем при покупке УЗО и автоматического выключателя за счет совмещения функций в одном изделии.
Материалы:
Корпус и детали аппарата выполнены из пластика, не поддерживающего горение.

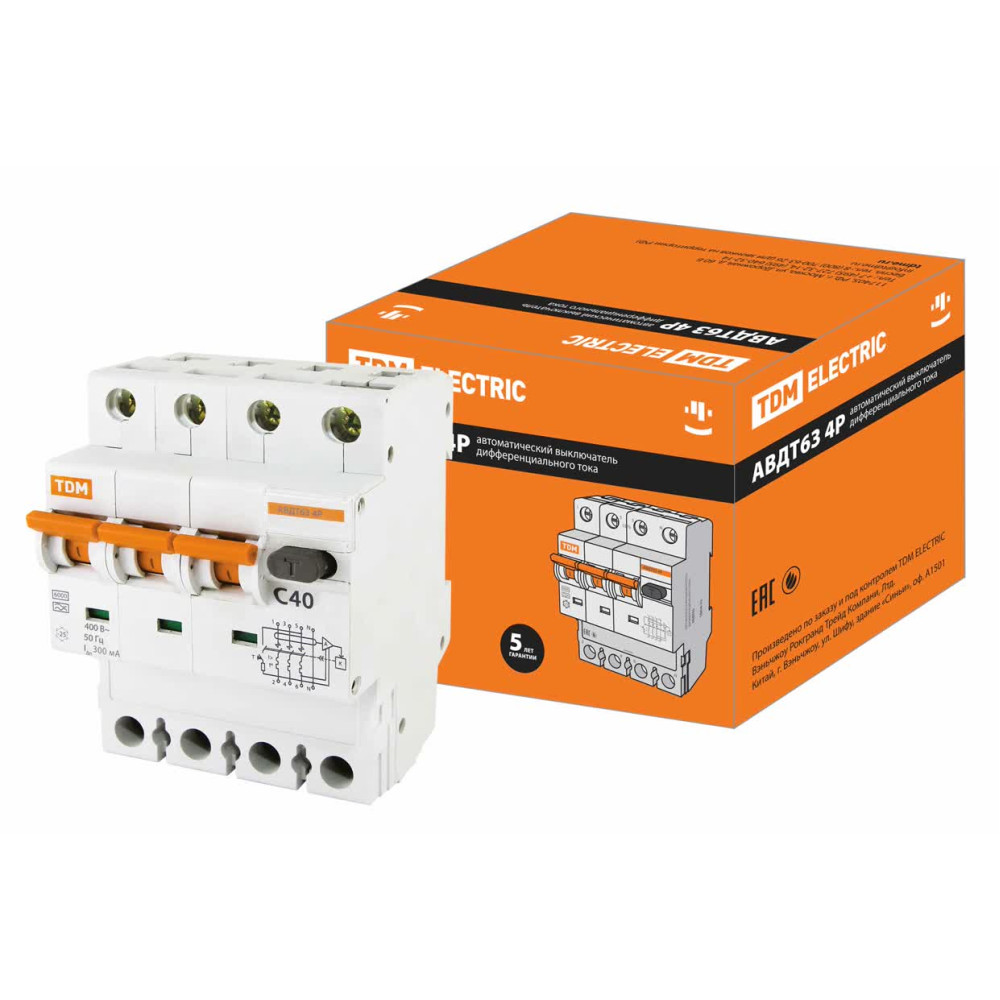

Упаковка:
Групповая упаковка АВДТ32 1+N по 6 шт. АВДТ63 1+N по 6 шт. АВДТ63 3+N по 3 шт. Руководство по эксплуатации - 1 шт. на групповую упаковку Паспорт - 1 шт. на групповую упаковку
Характеристики
- A - Характеристика отключения Без задержки
- N - Номинальная отключающая способность при коротком замыкании I 6
- N - Номинальная отключающая способность при коротком замыкании с 6
- Глубина установочная (встраив.) 72
- Защита от ложного срабатывания Нет
- Категория перенапряжения 3
- Класс токоограничения 3
- Количество защищенных полюсов 3
- Модульная ширина (общ. кол-во модульных расстояний) 2
- Номин. (расчетное) напряжение 400
- Номин. отключающая способность по EN 60898 6
- Номин. отключающая способность по IEC 60947-2 6
- Номин. ток 40
- Номин. ток утечки 300
- Общ. количество полюсов 2
- Одновременное отключение нейтрали (N) Да
- Подходит для скрытого монтажа (заподлицо) Да
- Поперечн. сечение подключ. однопроволочного (жесткого) провода 35
- Рабочая температура окружающей среды -25 ... 40
- С блокировкой Нет
- Степень загрязнения 1
- Степень защиты (IP) IP20
- Тип напряжения AC (перемен.)
- Тип тока утечки A
- Характеристика срабатывания (кривая тока) C
- Частота 50 Гц
В наличии на складе: Ожидается поступление
3301.00р.
- Ожидается поступление
- Код товара: 00000007289
- Артикул: SQ0202-0028
