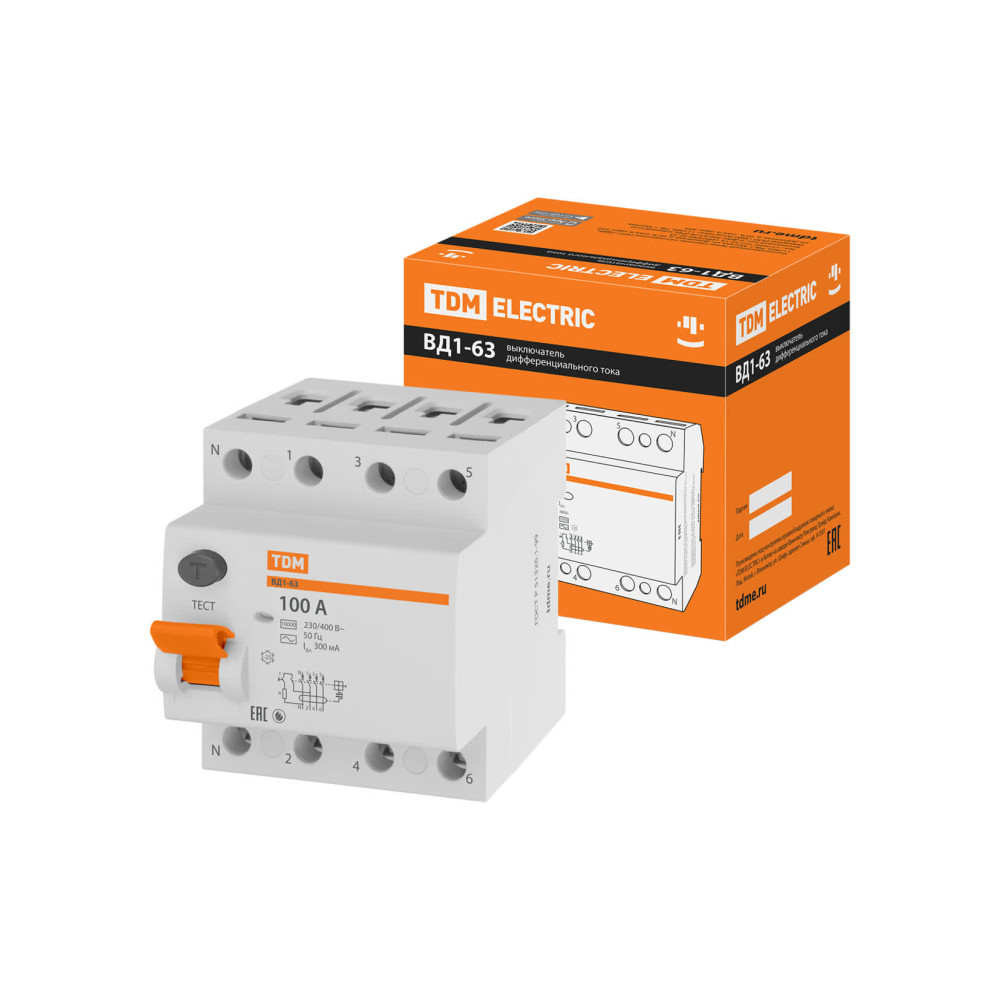

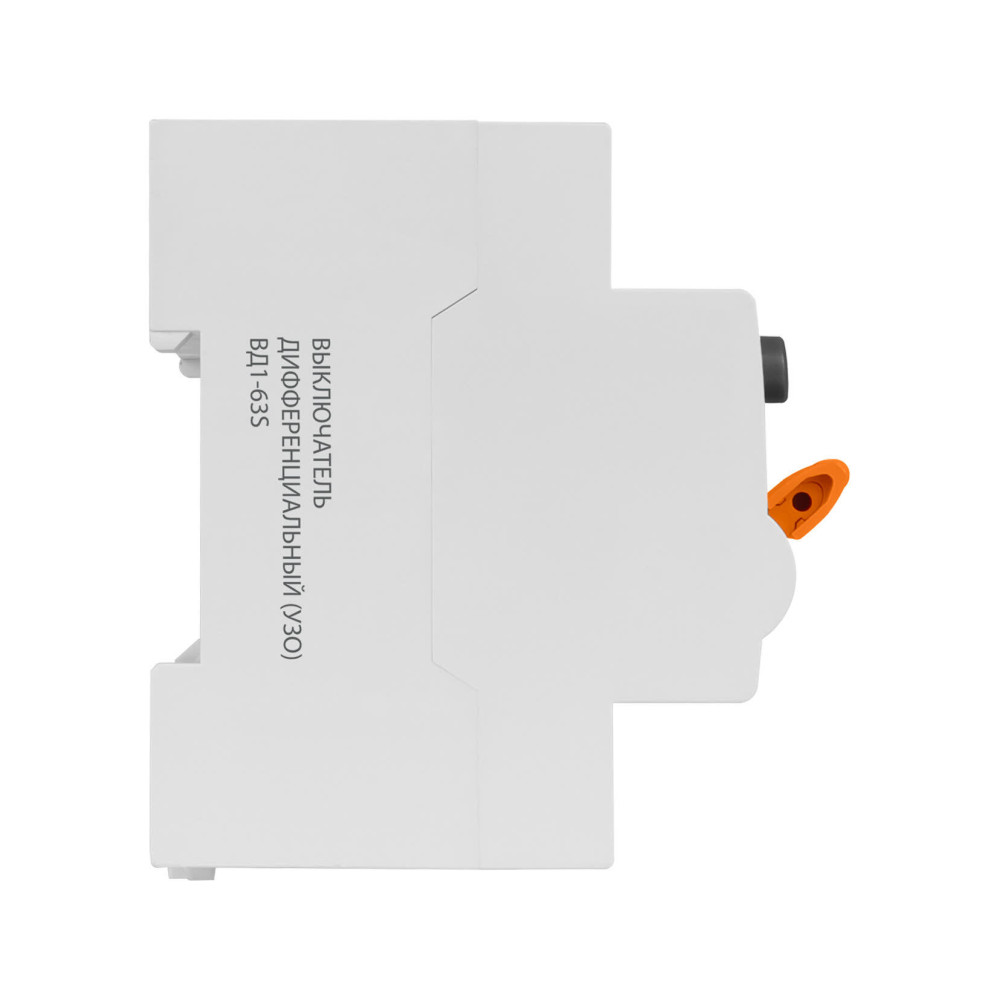

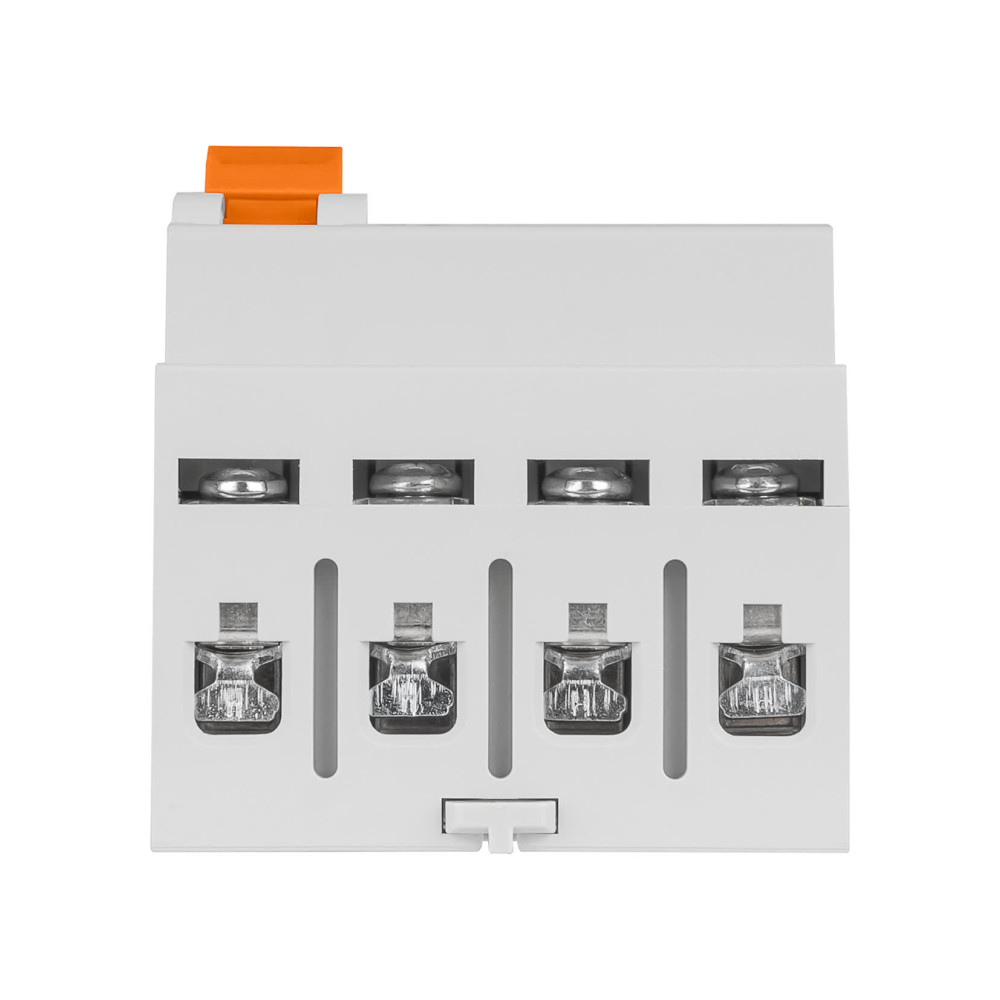

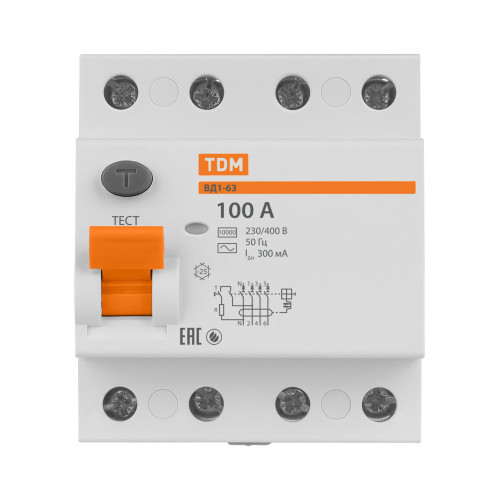

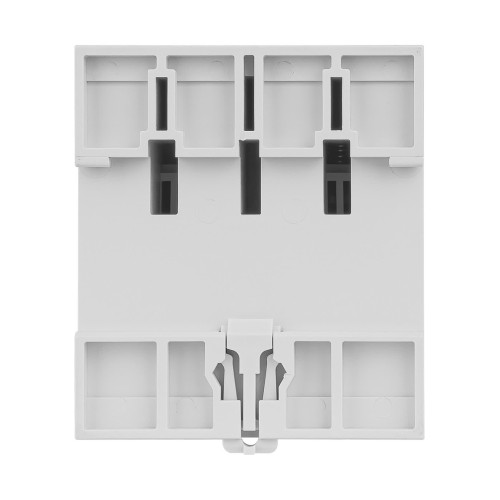

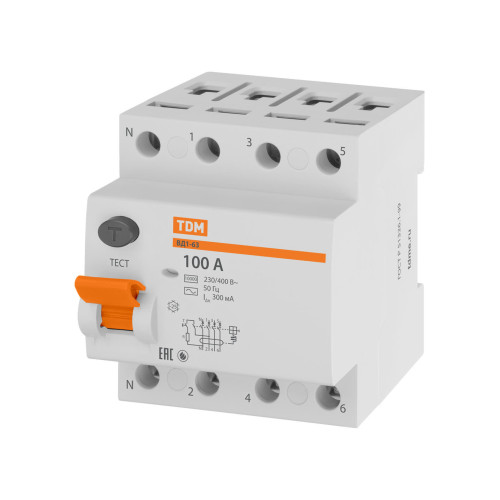

Устройство защитного отключения ВД1-63 4Р 100А 300мА TDM
SQ0203-0049
Назначение:
Проведение тока в нормальном режиме. Отключение тока при протекании токов утечки на землю.
Применение:
Жилищно-коммунальное хозяйство. Строительные объекты. Электрифицированные рекламные конструкции. Промышленные здания.
Преимущество:
Наличие двойного одновременного подключения. Шина и проводник значительно расширяет диапазон возможных схемных решений. что позволяет избежать несанкционированного разбора аппарата. ВД1-63 тип S предназначен для обеспечения селективной работы при последовательном включении с устройствами защитного отключения общего применения. Защелка на DIN-рейку с фиксацией упрощает монтаж и демонтаж аппарата. На лицевой панели реализован механический индикатор положения контактов (включено/отключено),
Конструкция:
Дугогасительные решетки в каждом полюсе. представляют собой полностью электромеханический аппарат – он не имеет собственного потребления электроэнергии, но при этом обладает высоким быстродействием, не более 40 мс. Аппарат сохраняет работоспособность даже при обрыве нулевого проводника.
Материалы:
Корпус и детали аппарата выполнены из пластика, не поддерживающего горение.
Упаковка:
ВД1-63 2Р по 6 шт. ВД1-63 4Р по 3 шт. ВД1-63 тип А 2Р по 6 шт. ВД1-63 тип А 4Р по 3 шт. ВД1-63S 2Р по 6 шт. ВД1-63S 4Р по 3 шт. Руководство по эксплуатации - 1 шт. на групповую упаковку Паспорт - 1 шт. на групповую упаковку
Характеристики
- Возможна дополнит. комплектация Нет
- Глубина установочная (встраив.) 75
- Количество полюсов 4
- Конструктивный размер (в соотв. с DIN 43880) 70
- Кратковременная задержка срабатывания Нет
- Модульная ширина (общ. кол-во модульных расстояний) 4
- Номин. (расчетное) напряжение 400
- Номин. отключающая способность 4.5
- Номин. отключающая способность по EN 60898 4.5
- Номин. отключающая способность по IEC 60947-2 4.5
- Номин. ток 100
- Номин. ток утечки 0.3
- Номин. ток утечки. 300
- Отключающая способность при коротком замыкании (Icw) 4.5
- Поперечн. сечение подключ. однопроволочного (жесткого) провода 35
- Рабочая температура окружающей среды -25 ... 40
- Регулировка тока утечки Нет
- С блокировкой Нет
- С регулировкой задержки Да
- Селективная защита Нет
- Способ монтажа DIN-рейка (DRA)
- Степень защиты (IP) IP20
- Тип тока утечки AC (перемен.)
- Частота 50 Гц
В наличии на складе: 600 шт.
remainder: 300 шт.
main: 300 шт.
3127.00р.
- На складе
- Код товара: 00000001620
- Артикул: SQ0203-0049
