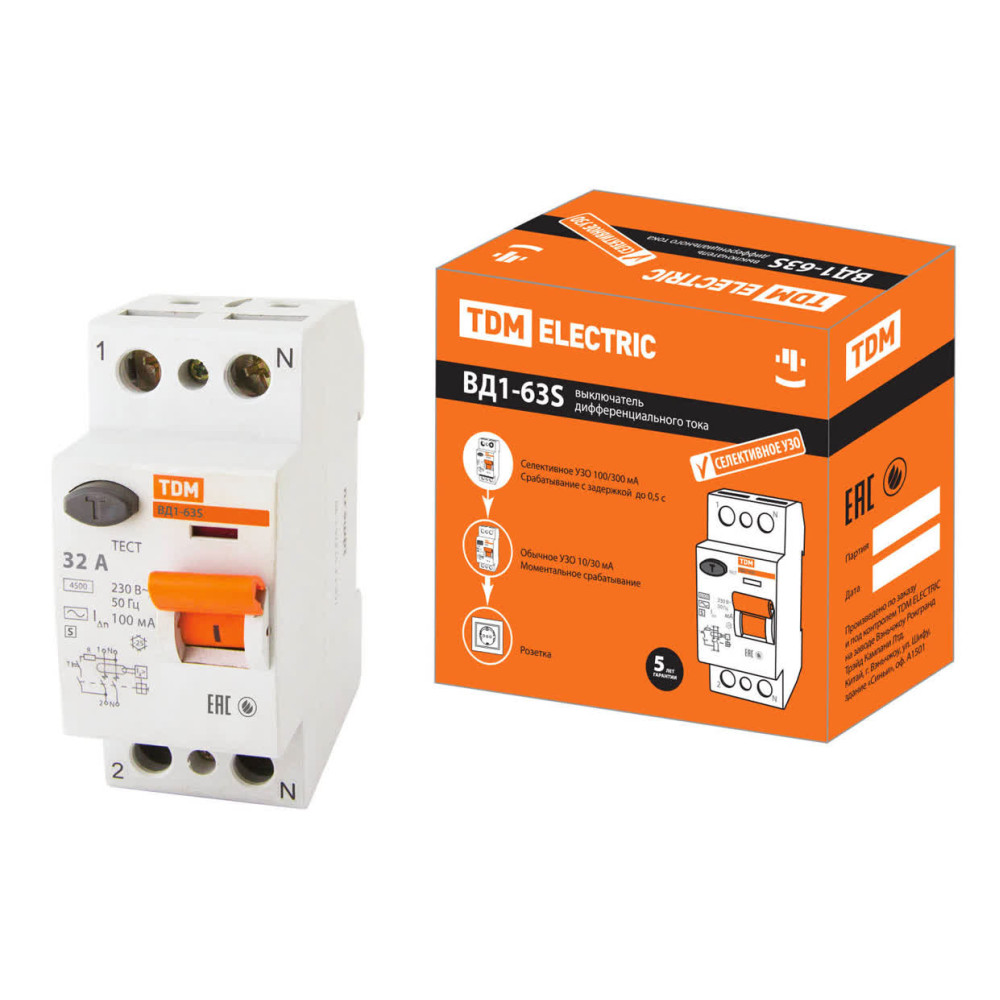

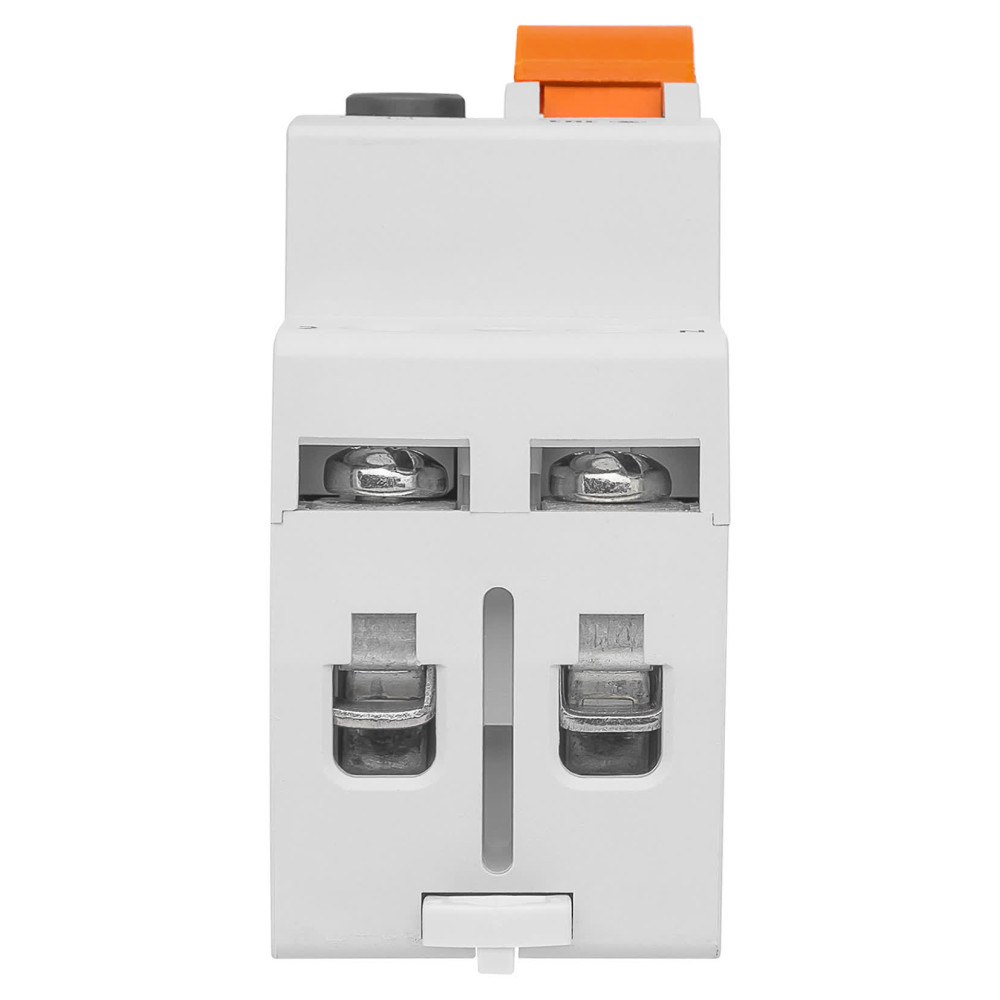

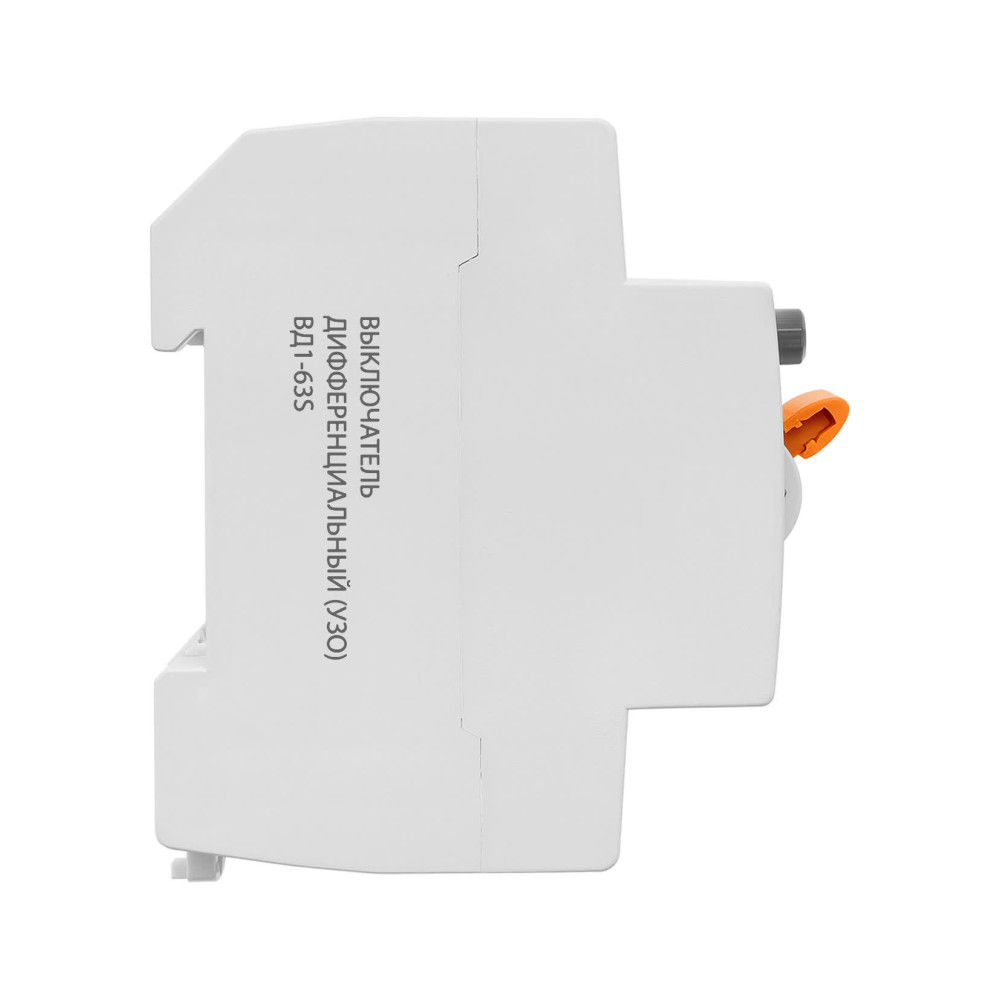

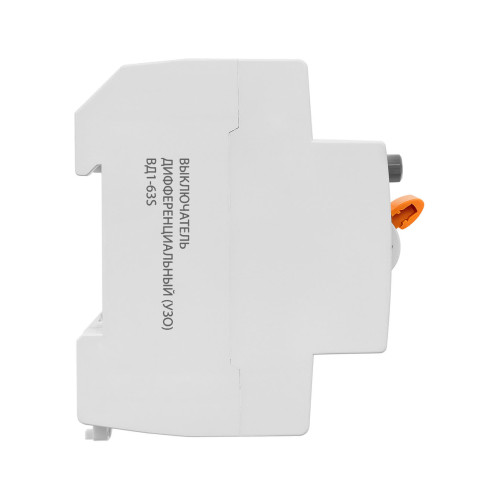

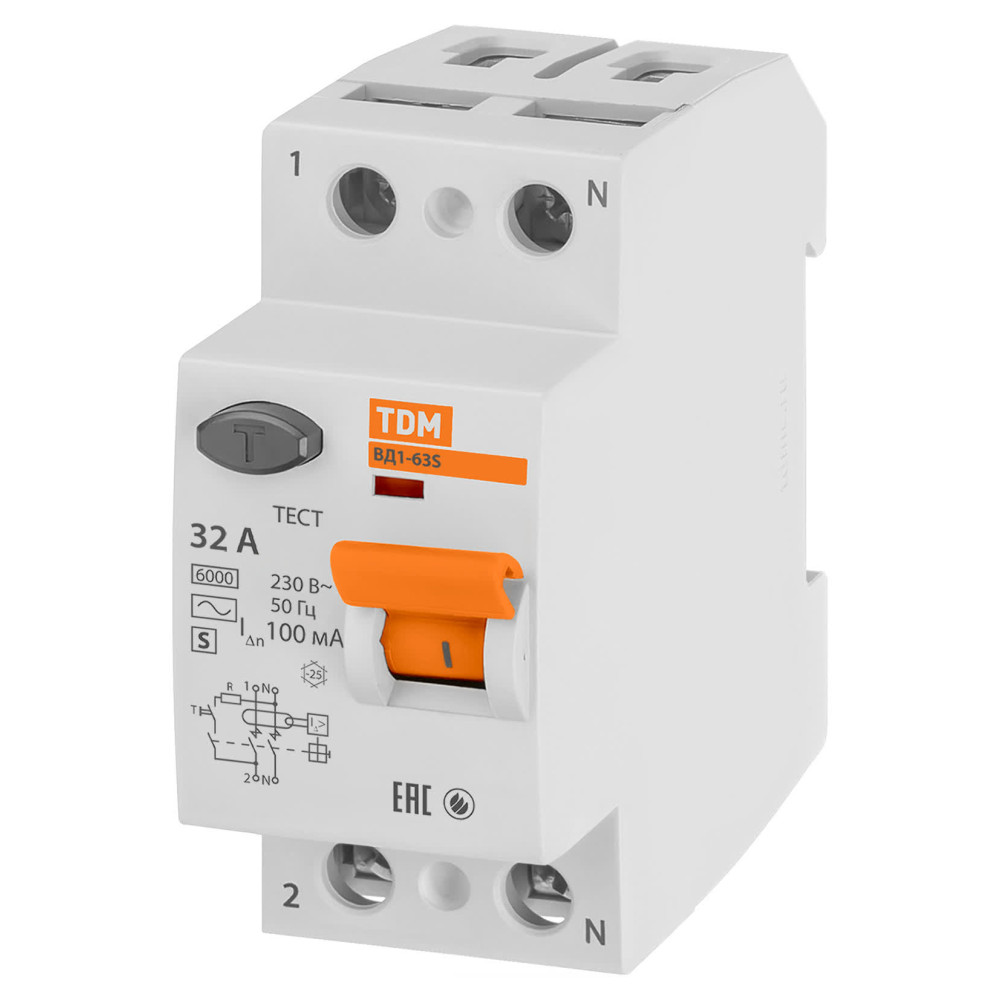

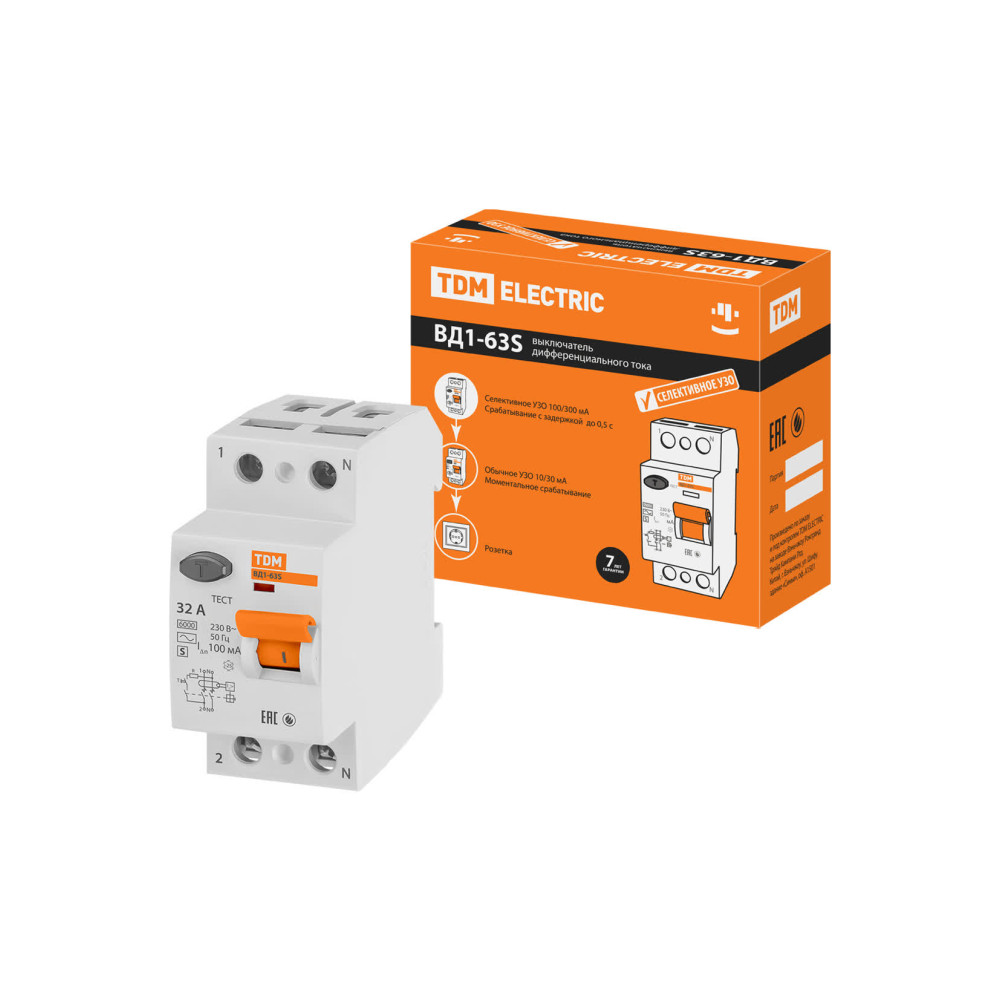

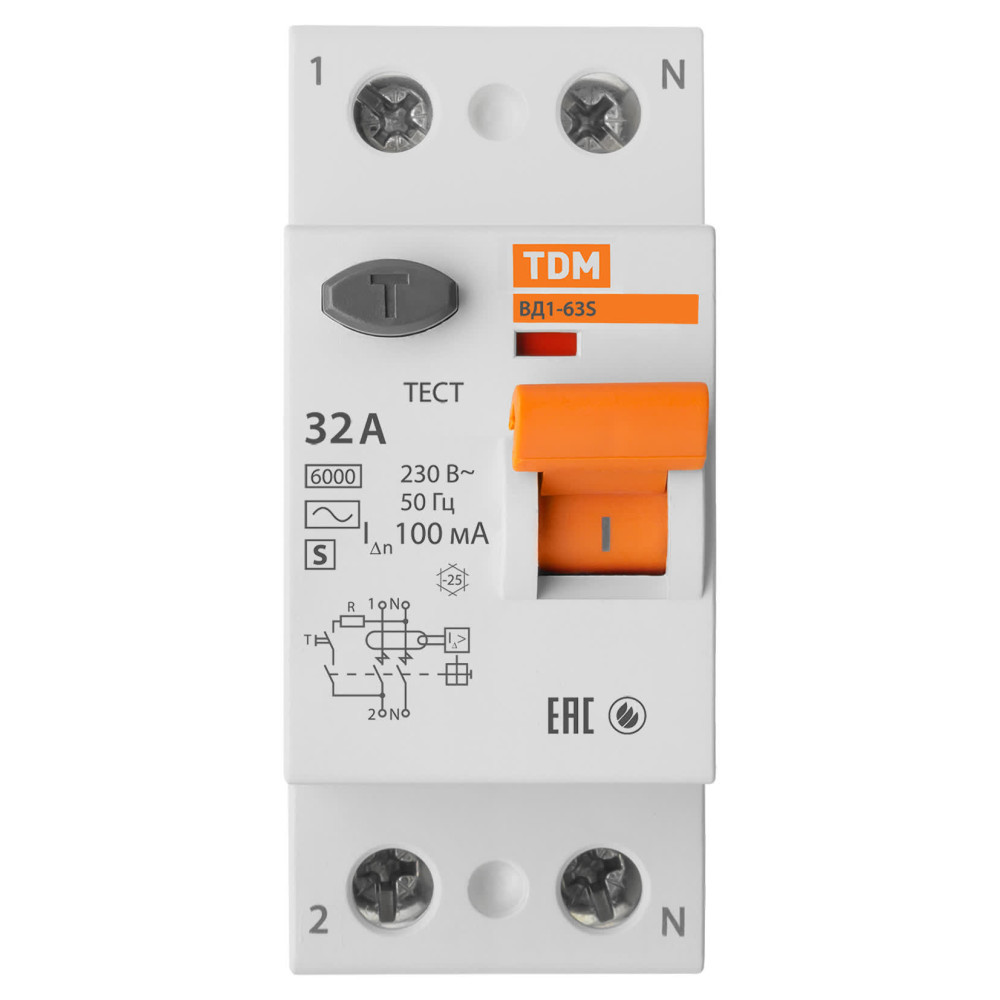

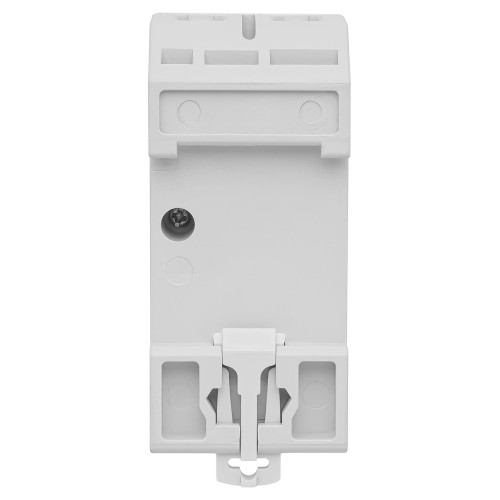

Устройство защитного отключения ВД1-63S 2Р 32А 100мА TDM
SQ0203-0054
Назначение:
Проведение тока в нормальном режиме. Отключение тока при протекании токов утечки на землю.
Применение:
Электрифицированные рекламные конструкции. Строительные объекты. Жилищно-коммунальное хозяйство. Промышленные здания.
Преимущество:
На лицевой панели реализован механический индикатор положения контактов (включено/отключено), что позволяет избежать несанкционированного разбора аппарата. ВД1-63 тип S предназначен для обеспечения селективной работы при последовательном включении с устройствами защитного отключения общего применения. Наличие двойного одновременного подключения. Шина и проводник значительно расширяет диапазон возможных схемных решений. Защелка на DIN-рейку с фиксацией упрощает монтаж и демонтаж аппарата.
Конструкция:
представляют собой полностью электромеханический аппарат – он не имеет собственного потребления электроэнергии, но при этом обладает высоким быстродействием, не более 40 мс. Аппарат сохраняет работоспособность даже при обрыве нулевого проводника. Дугогасительные решетки в каждом полюсе.
Материалы:
Корпус и детали аппарата выполнены из пластика, не поддерживающего горение.
Упаковка:
Руководство по эксплуатации - 1 шт. на групповую упаковку Паспорт - 1 шт. на групповую упаковку ВД1-63 2Р по 6 шт. ВД1-63 4Р по 3 шт. ВД1-63 тип А 2Р по 6 шт. ВД1-63 тип А 4Р по 3 шт. ВД1-63S 2Р по 6 шт. ВД1-63S 4Р по 3 шт.
Характеристики
- Возможна дополнит. комплектация Нет
- Глубина установочная (встраив.) 75
- Количество полюсов 2
- Конструктивный размер (в соотв. с DIN 43880) 35
- Кратковременная задержка срабатывания Нет
- Модульная ширина (общ. кол-во модульных расстояний) 2
- Номин. (расчетное) напряжение 400
- Номин. отключающая способность 6
- Номин. отключающая способность по EN 60898 6
- Номин. отключающая способность по IEC 60947-2 6
- Номин. ток 32
- Номин. ток утечки 0.1
- Номин. ток утечки. 100
- Отключающая способность при коротком замыкании (Icw) 6
- Поперечн. сечение подключ. однопроволочного (жесткого) провода 35
- Рабочая температура окружающей среды -25 ... 40
- Регулировка тока утечки Нет
- С блокировкой Нет
- С регулировкой задержки Да
- Селективная защита Да
- Способ монтажа DIN-рейка (DRA)
- Степень защиты (IP) IP20
- Тип тока утечки AC (перемен.)
- Частота 50 Гц
