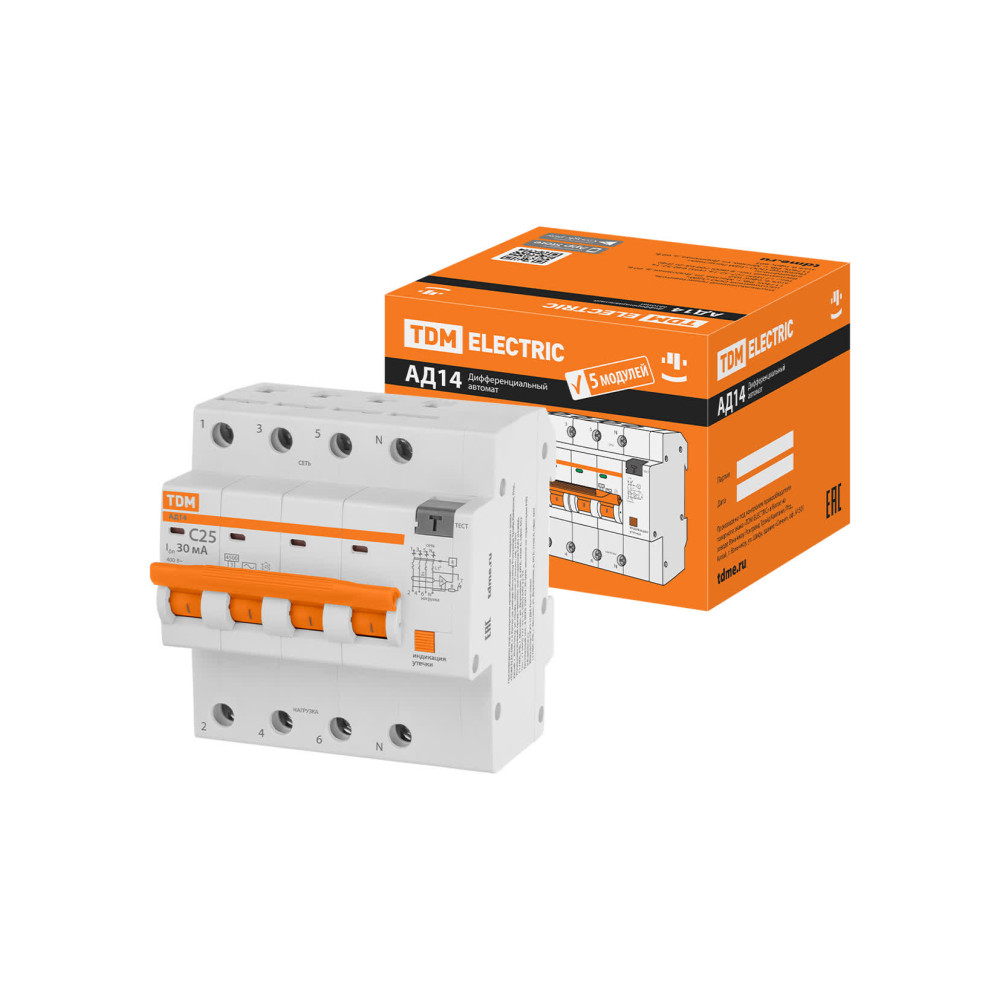

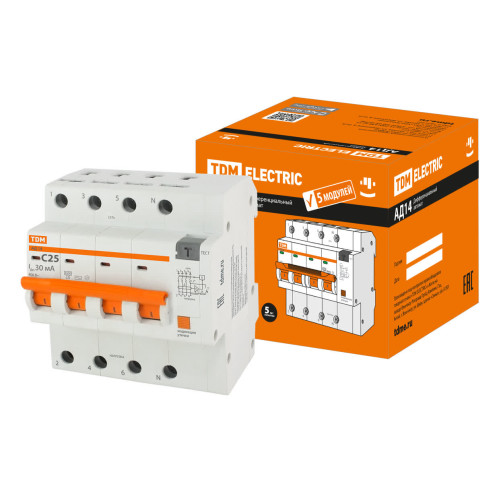

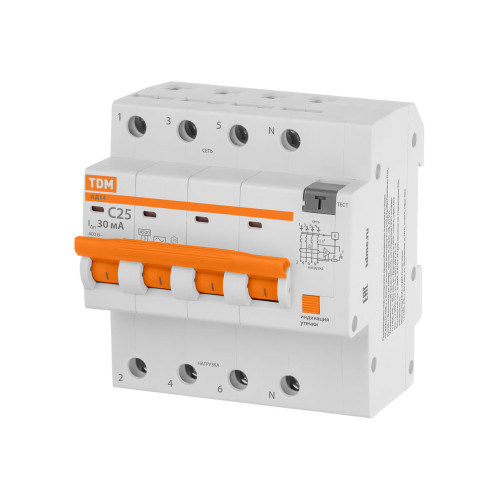

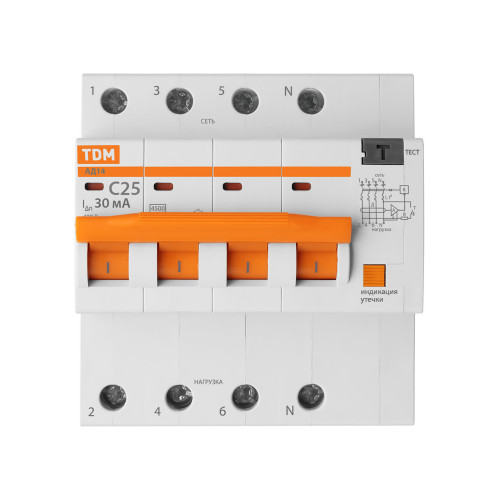

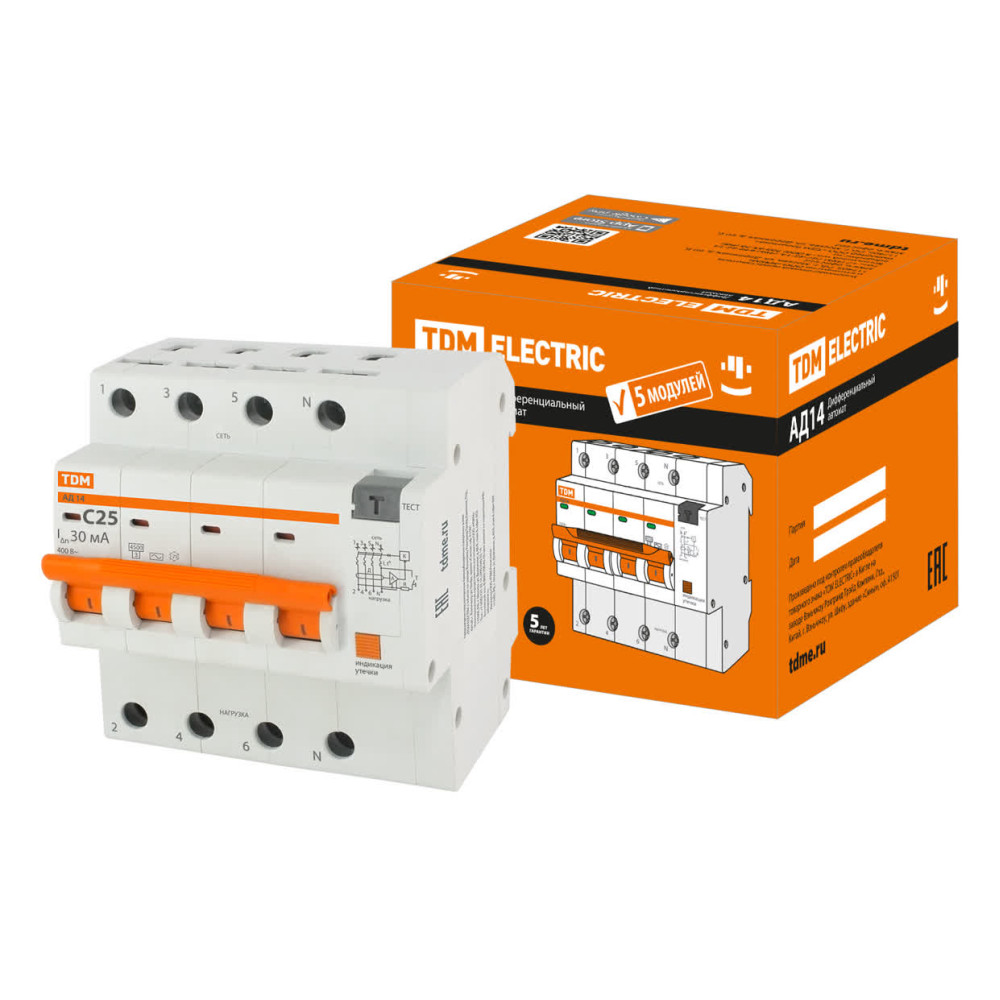

Диф. автомат АД14 4P, C25, 30 мА, 4,5 кА, тип АС, 5 мод, TDM
SQ0204-0133
Назначение:
Отключение тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального (утечки) тока на землю. Отключение тока при коротких замыканиях или перегрузке.
Применение:
Строительные объекты. Жилищно-коммунальное хозяйство и офисы. Промышленные здания. Электрифицированные рекламные конструкции.
Преимущество:

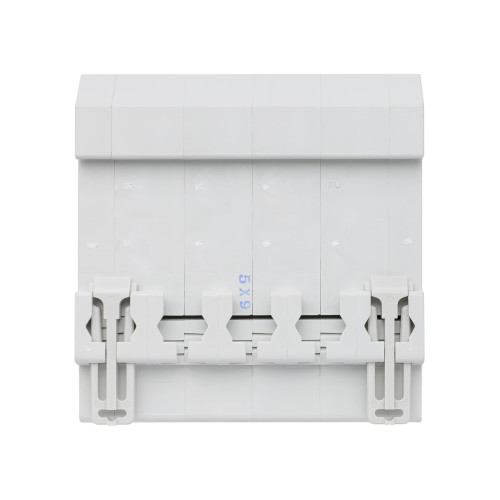

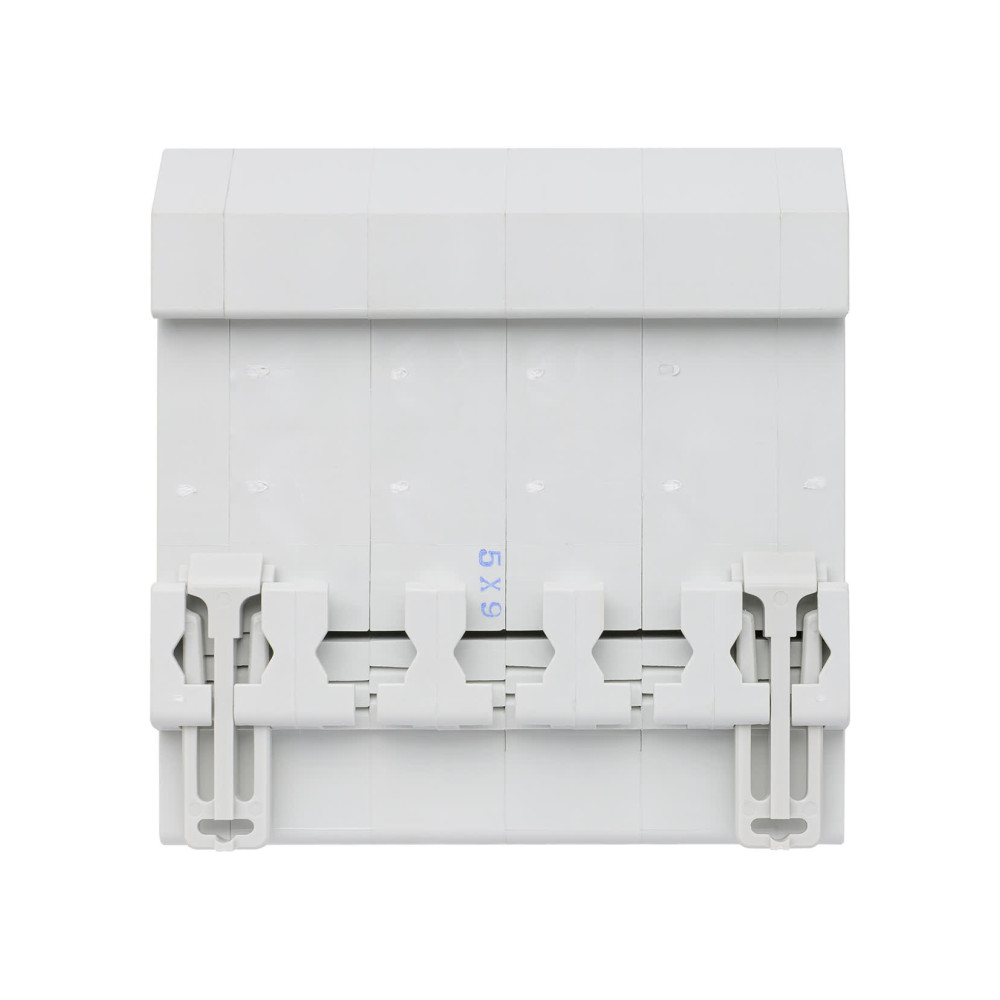

Защита от сверхтоков в каждом из полюсов (схема 2Р). Защелка на DIN-рейку с фиксацией упрощает монтаж и демонтаж аппарата. Наличие двойного одновременного подключения шины FORK и проводника значительно расширяет диапазон возможных схемных решений. На лицевой панели каждого полюса дифференциального автомата АД расположен механический индикатор положения контактов (включено/ выключено). В блоке дифференциальной защиты предусмотрена кнопка «возврат»», которая в случае срабатывания аппарата по дифференциальному току, механически препятствует повторному включению аппарата без ручного возврата и является индикатором срабатыванием блока дифференциальной утечки. Ширина нового дифференциального автомата АД12 составляет 3 модуля (54 мм)
Характеристики
- A - Характеристика отключения Без задержки
- N - Номинальная отключающая способность при коротком замыкании I 4.5
- N - Номинальная отключающая способность при коротком замыкании с 4.5
- Глубина установочная (встраив.) 75
- Защита от ложного срабатывания Нет
- Категория перенапряжения 3
- Класс токоограничения 3
- Количество защищенных полюсов 4
- Модульная ширина (общ. кол-во модульных расстояний) 5
- Номин. (расчетное) напряжение 400
- Номин. отключающая способность по EN 60898 4.5
- Номин. отключающая способность по IEC 60947-2 4.5
- Номин. ток 25
- Номин. ток утечки 30
- Общ. количество полюсов 4
- Одновременное отключение нейтрали (N) Да
- Подходит для скрытого монтажа (заподлицо) Да
- Поперечн. сечение подключ. однопроволочного (жесткого) провода 35
- Рабочая температура окружающей среды -25 ... 40
- С блокировкой Нет
- Степень загрязнения 1
- Степень защиты (IP) IP20
- Тип напряжения AC (перемен.)
- Тип тока утечки AC (перемен.)
- Характеристика срабатывания (кривая тока) C
- Частота 50 Гц
В наличии на складе: Ожидается поступление
1915.00р.
- Ожидается поступление
- Код товара: 00000025372
- Артикул: SQ0204-0133
