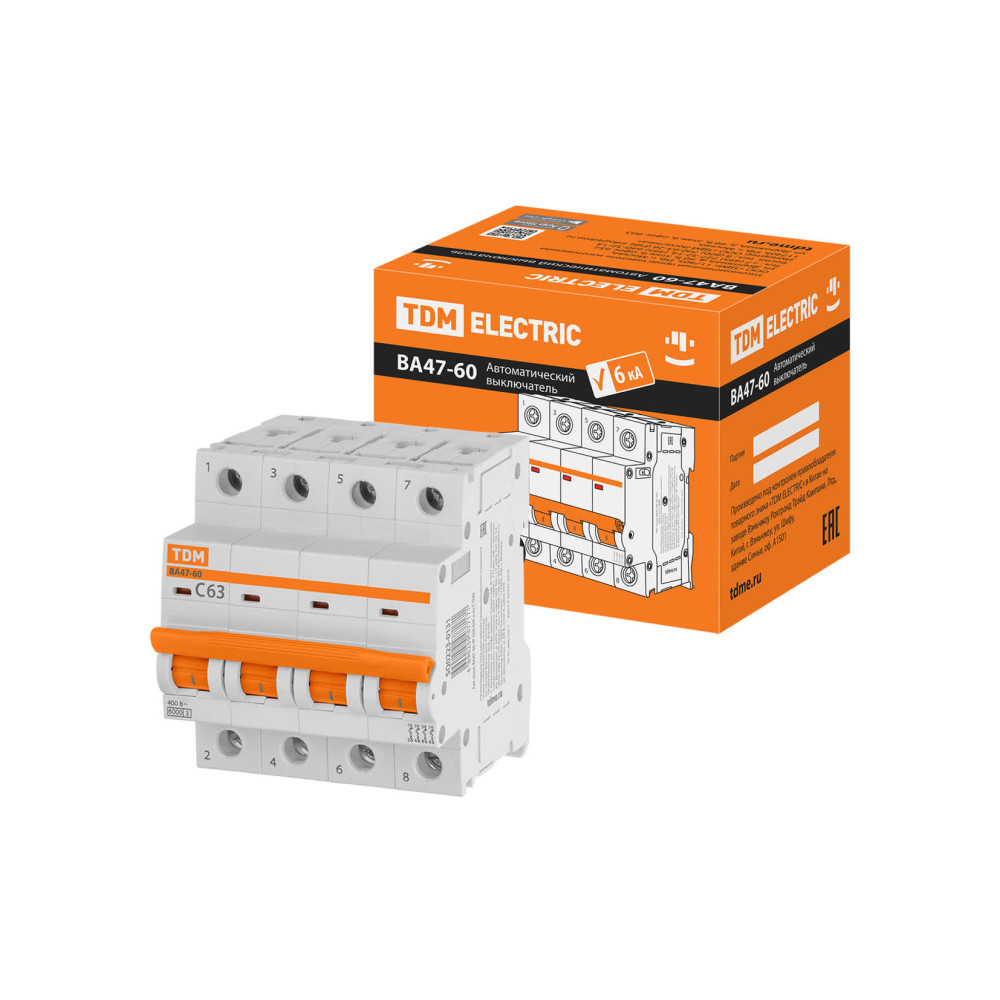

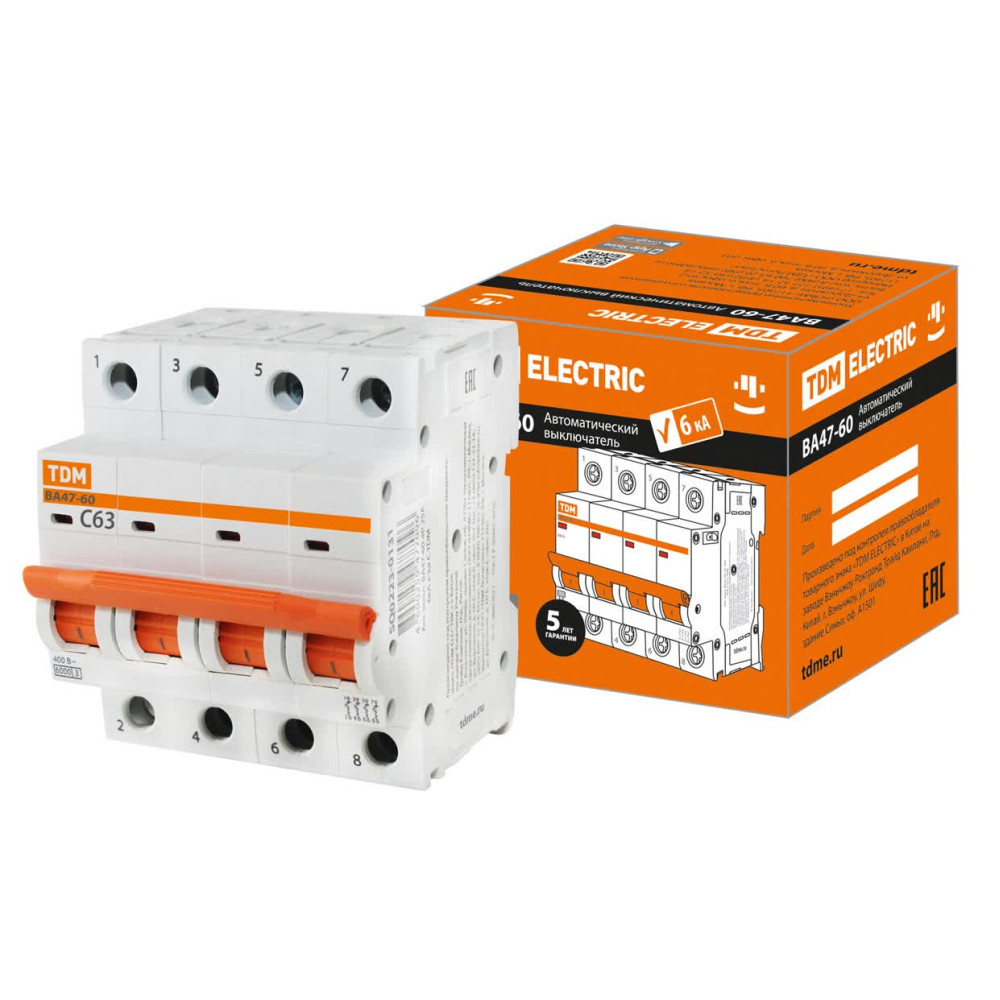

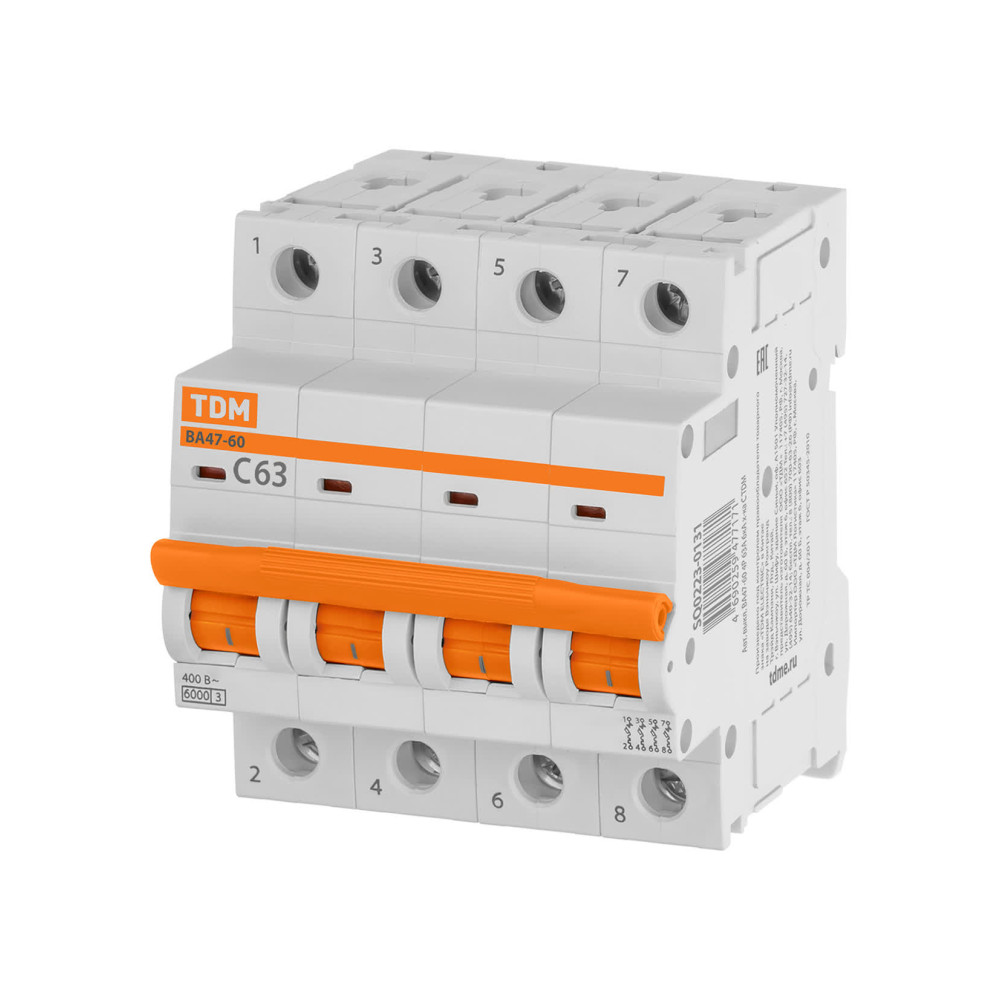

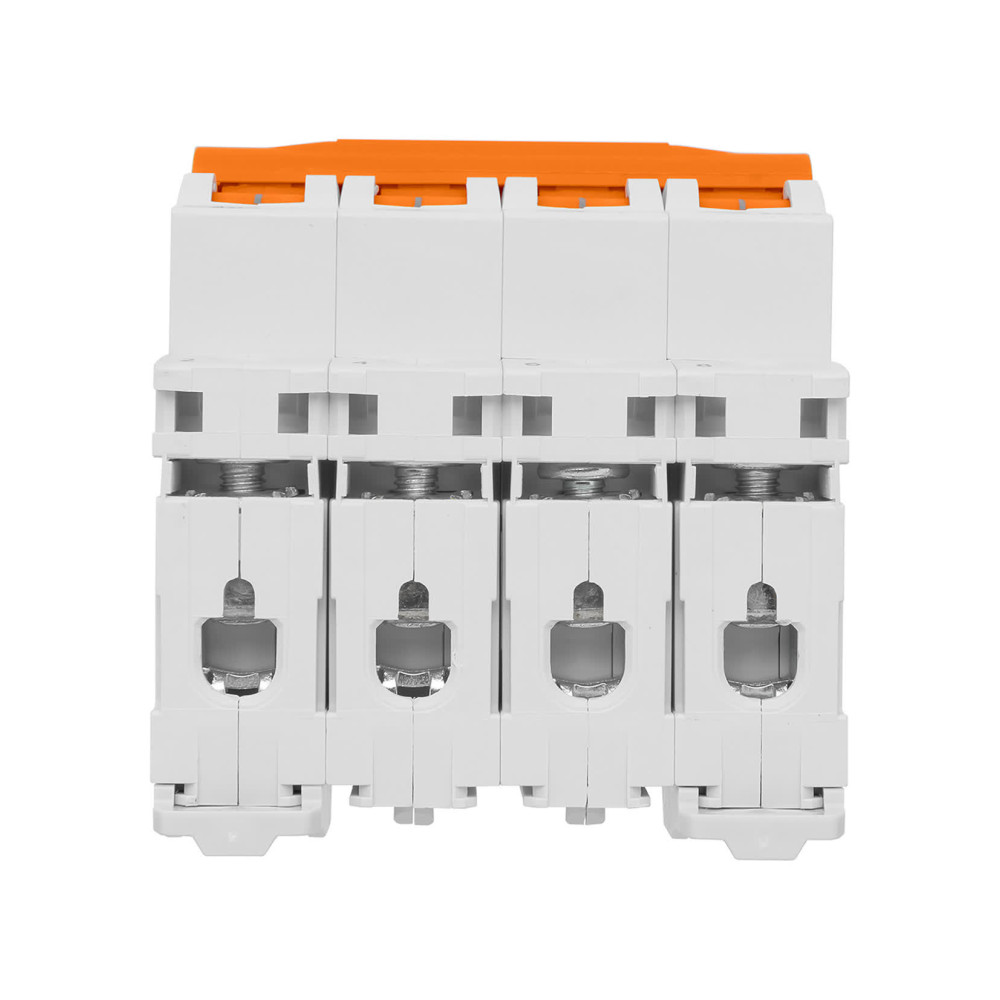

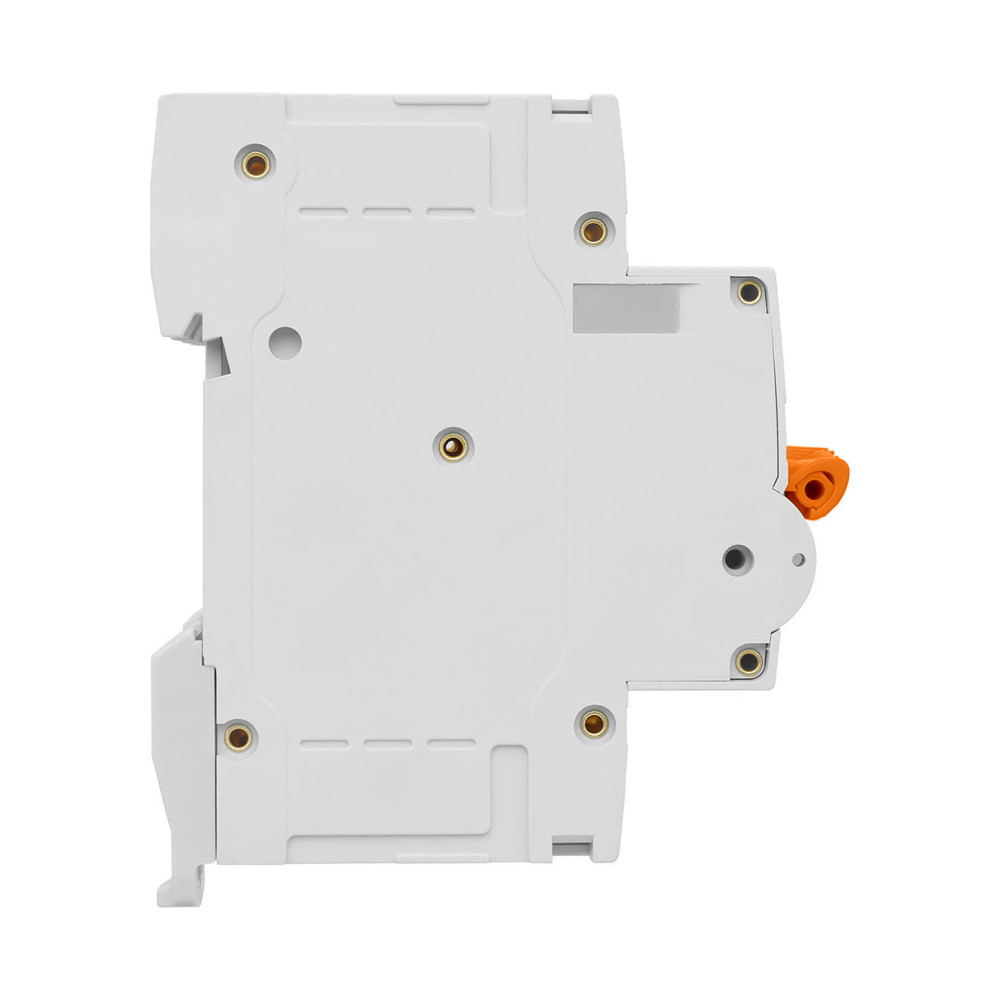

Авт. выкл. ВА47-60 4Р 63А 6кА х-ка С TDM
SQ0223-0131
Назначение:
Оперативное включение и выключение электрических цепей Отключение тока при коротких замыканиях или перегрузке. Проведение тока в нормальном режиме.
Применение:
Вводно-распределительные устройства жилых и общественных зданий.
Преимущество:

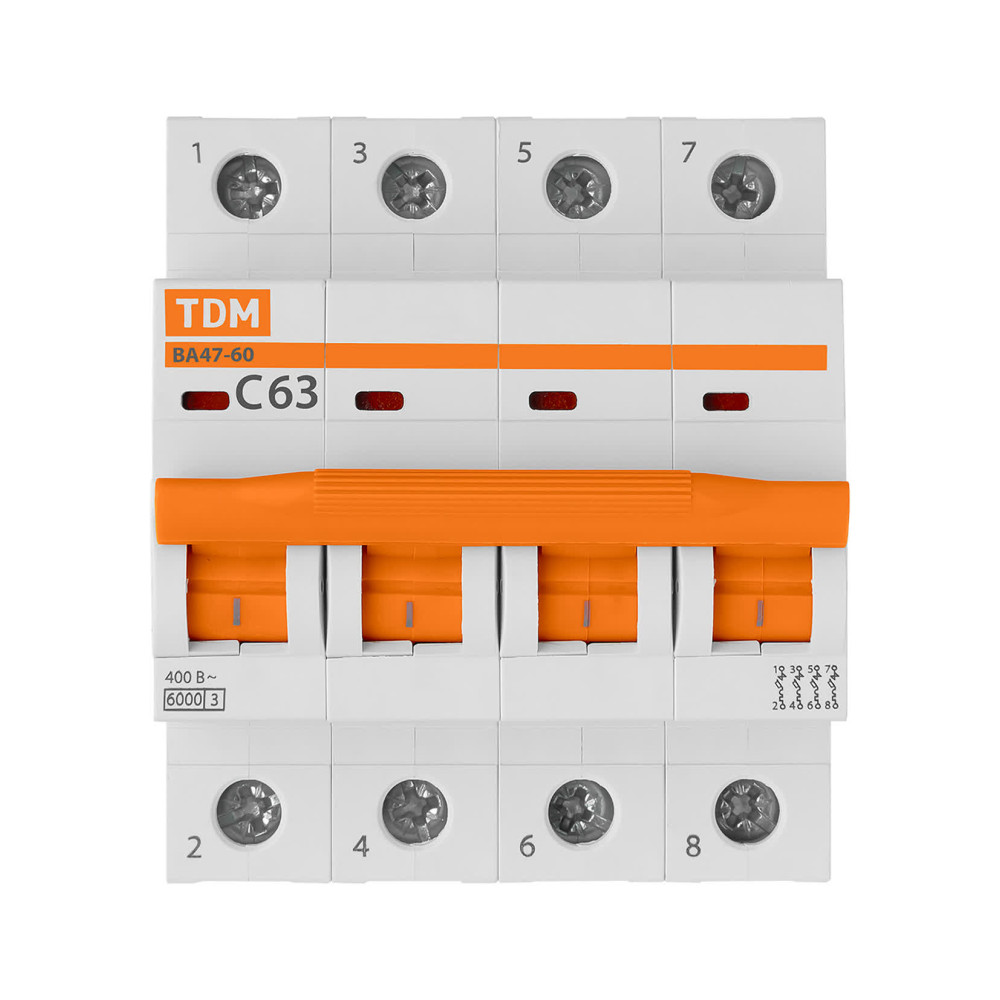

На лицевой панели расположен механический индикатор положения контактов. Особенностью данного индикатора является то, что даже при удержании рукоятки в положении включено, если контакты расцеплены, например, при расцеплении от независимого расцепителя, индикатор покажет положение «расцеплено». Высокая отключающая способность – 6 000 А Выключатели ВА47-60 имеют возможность подключать U-образную шину с обеих сторон. Что позволяет подключать питание и разводить U шиной не только сверху, как у серии ВА47-29, но и подключать питание и разводить U шиной снизу. Для монтажников это означает значительно облегчение монтажа. Высокий момент затяжки провода 3,5 Н*м, что значительно больше, чем момент затяжки 2 Н*м у всех 4,5 кА серий автоматических выключателей. Это позволяет надежно зажать провод, значительно снизить переходное сопротивление на клемме и тем самым уменьшить температуру выключателя, находящегося под нагрузкой. Дополнительные аксессуары к серии ВА47-60: контакт положения, контакт состояния, независимый и минимально-максимальные расцепители Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно). Высокое токоограничение, ток при коротком замыкании не достигает своей максимальной величины, тем самым меньше нагревается электропроводка в момент КЗ, при сравнении с выключателями с отключающей способностью 4,5 кА
Материалы:
Корпус и детали выполнены из пластика, не поддерживающего горение. Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена стиранию в пределах срока эксплуатации.
Характеристики
- Rated short-circuit breaking capacity Icn EN 60898 at 230 V (*) 6
- Rated short-circuit breaking capacity Icn EN 60898 at 400 V (*) 6
- Rated short-circuit breaking capacity Icu IEC 60947-2 at 230 V ( 6
- Rated short-circuit breaking capacity Icu IEC 60947-2 at 400 V ( 6
- Возможна дополнит. комплектация Да
- Глубина установочная (встраив.) 75
- Класс токоограничения 3
- Количество защищенных полюсов 4
- Модульная ширина (общ. кол-во модульных расстояний) 4
- Номин. (расчетное) напряжение 230 ... 400
- Номин. отключающая способность по EN 60898 6
- Номин. отключающая способность по IEC 60947-2 6
- Номин. ток 63
- Общ. количество полюсов 4
- Одновременное отключение нейтрали (N) Да
- Подходит для скрытого монтажа (заподлицо) Да
- Поперечн. сечение подключ. однопроволочного (жесткого) провода 25
- Рабочая температура окружающей среды -40 ... 50
- Степень загрязнения 3
- Степень защиты (IP) IP20
- Тип напряжения AC (перемен.)
- Характеристика срабатывания (кривая тока) C
- Частота 50,50
В наличии на складе: 955 шт.
remainder: 955 шт.
2084.00р.
- На складе
- Код товара: 00000011802
- Артикул: SQ0223-0131
