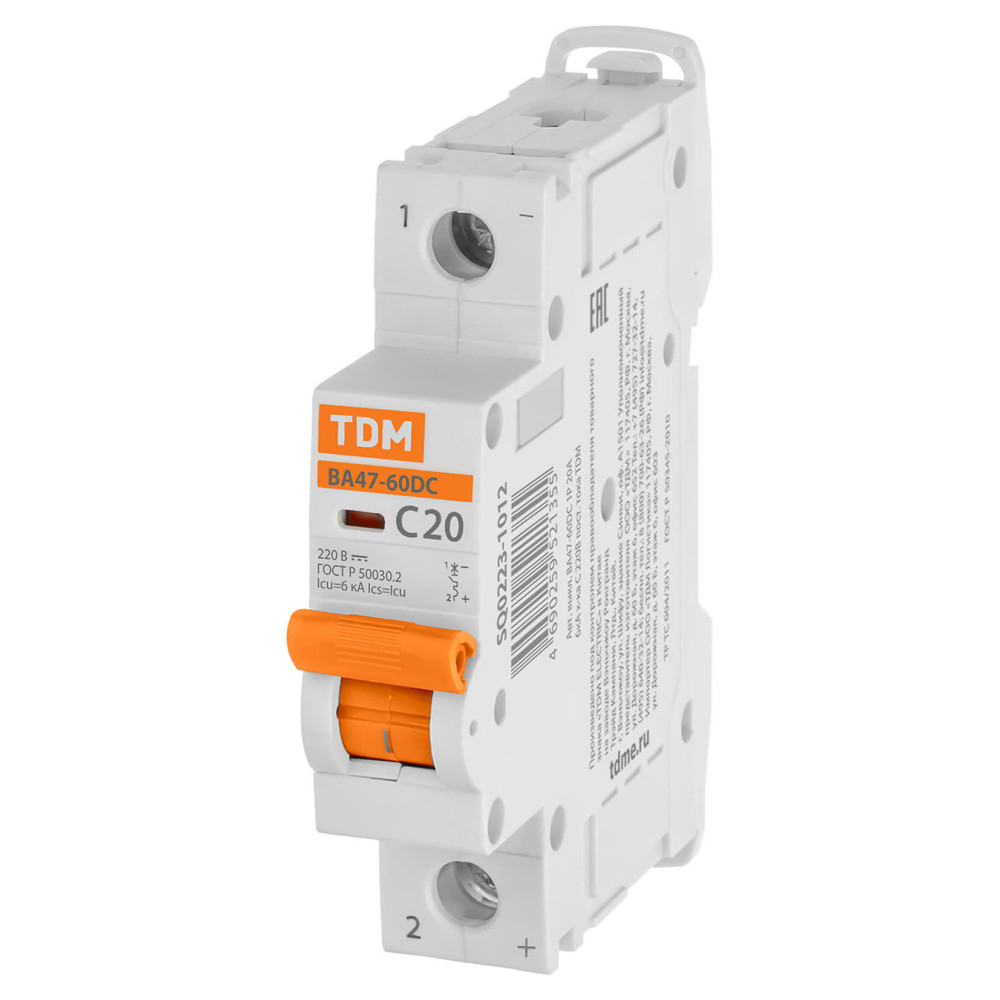

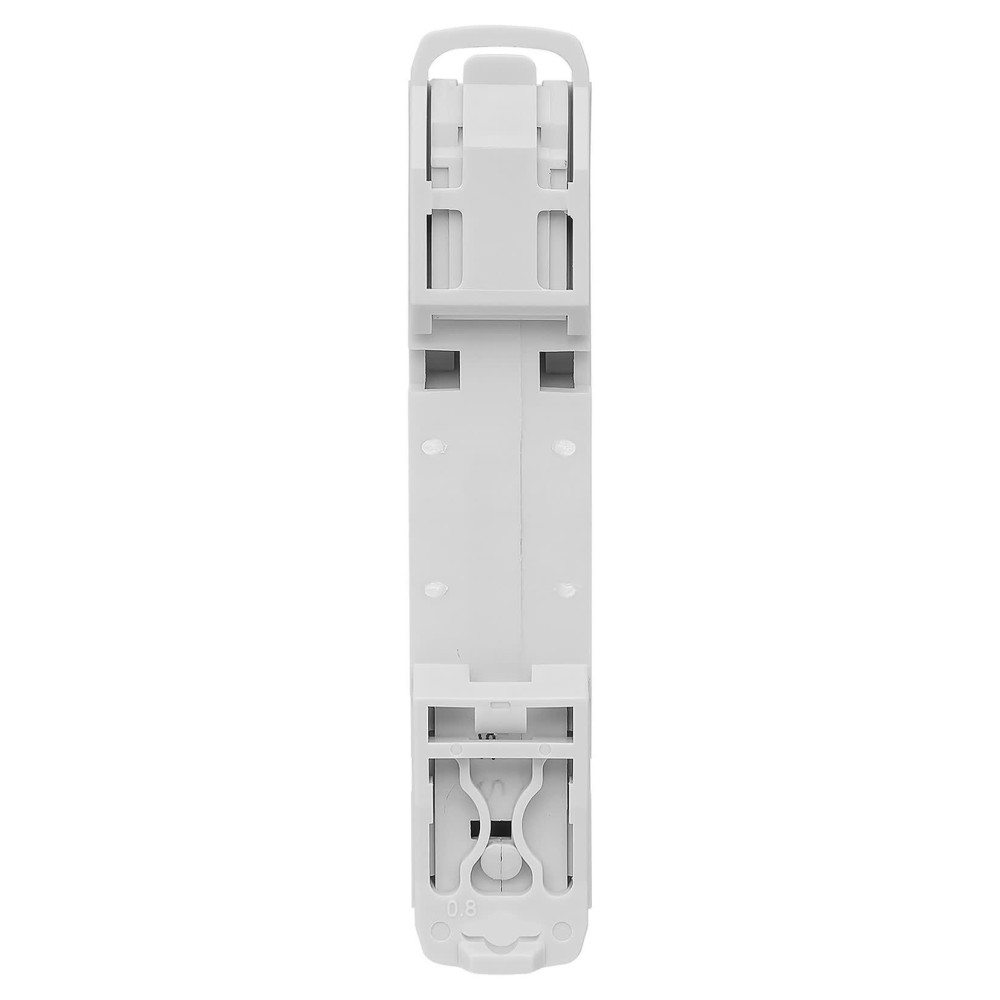

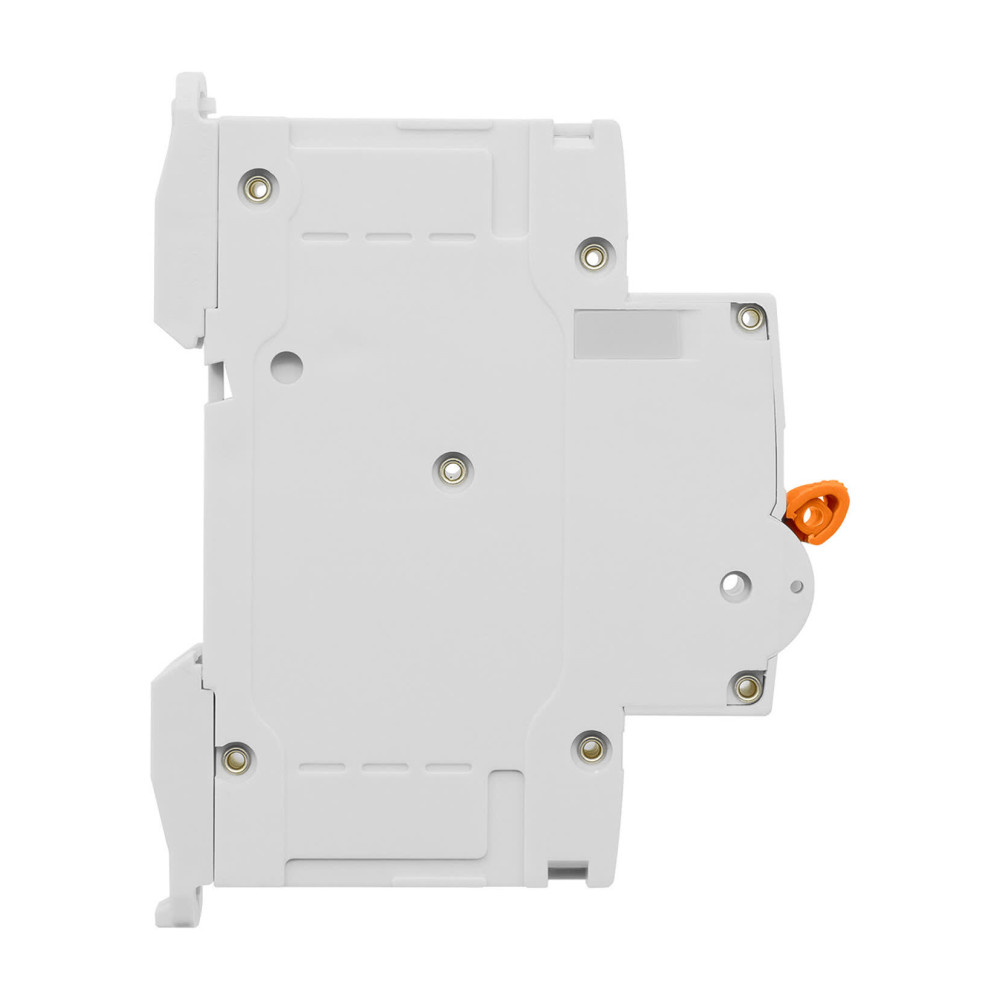

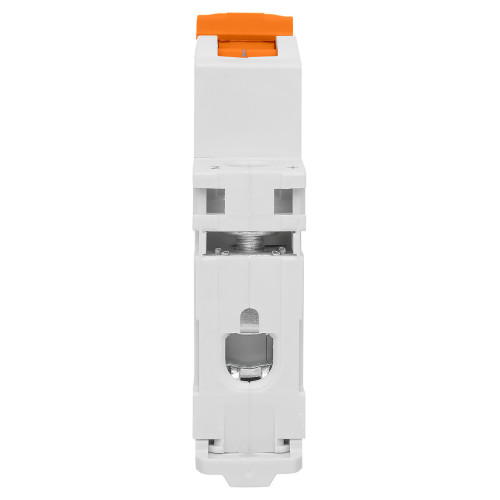

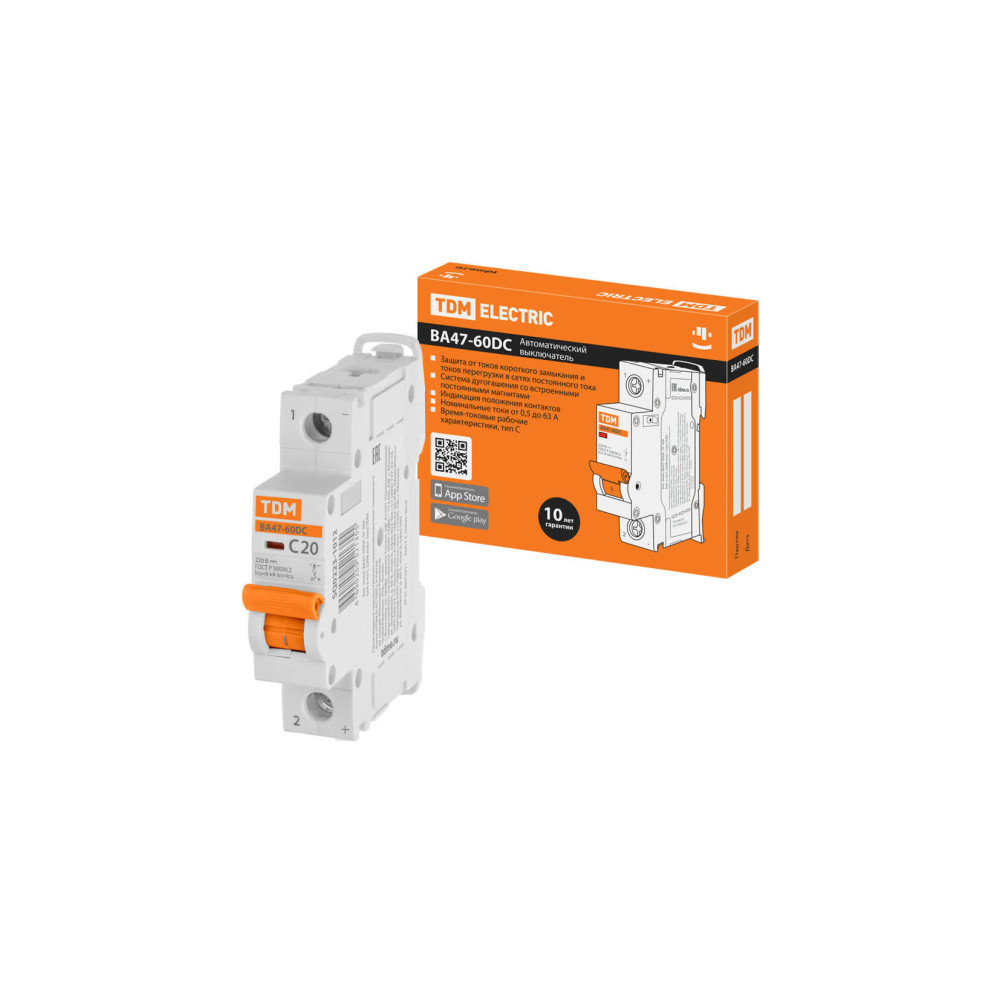

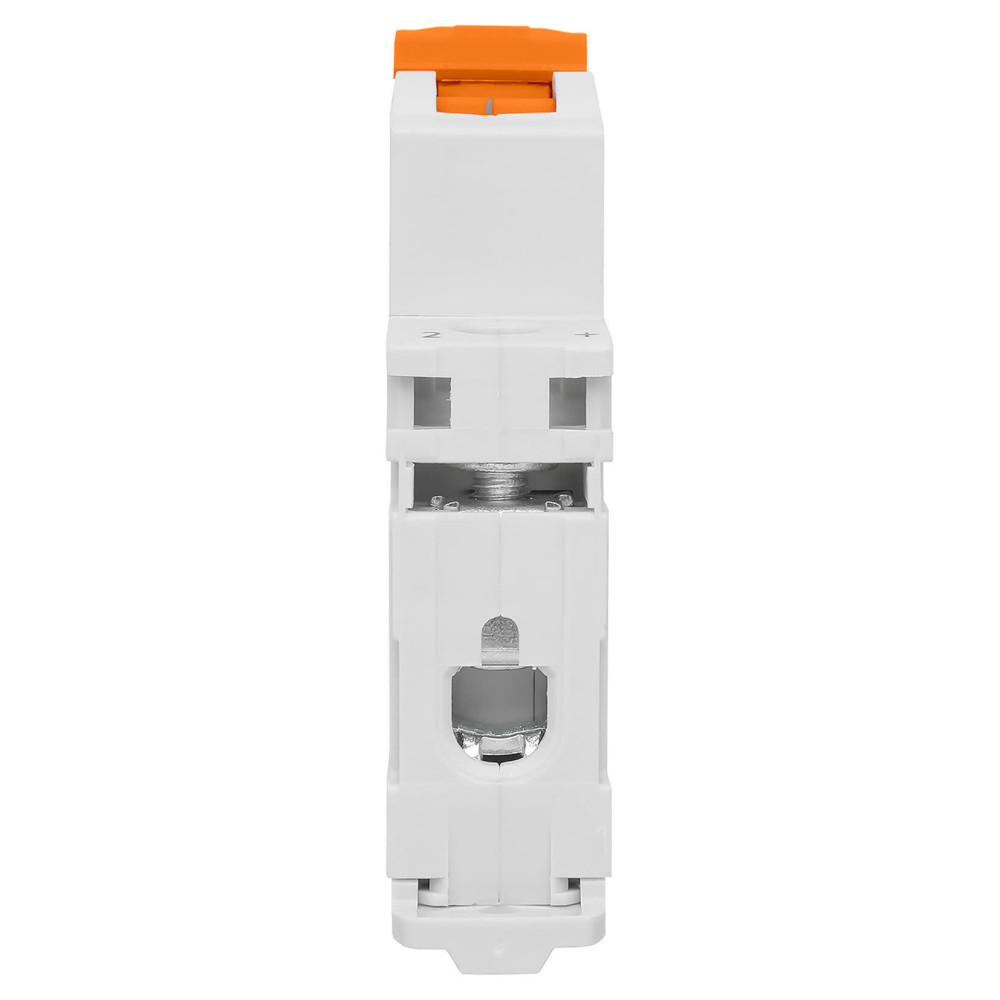

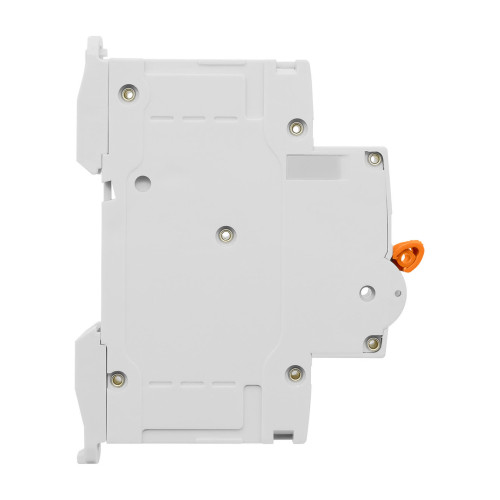

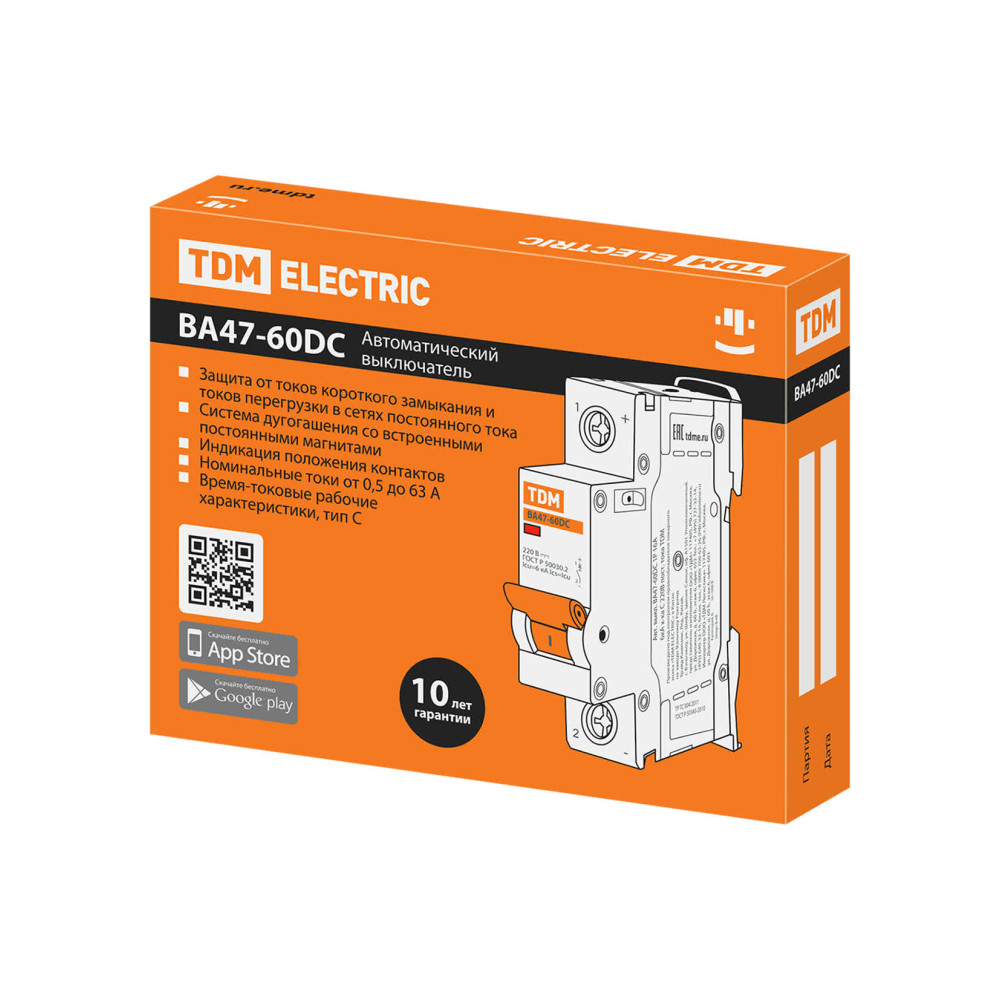

Автоматический выключатель ВА47-60DC 1P 20А 6кА х-ка С 220В пост. тока TDM
SQ0223-1012
Назначение:
Отключение тока при коротких замыканиях или перегрузке. Проведение тока в нормальном режиме. Оперативное включение и выключение электрических цепей
Применение:
Защита систем электропитания на солнечных батареях Защита сетей в цепях постоянного тока напряжением до 440 В Защита цепей постоянного тока (инвертор, аккумулятор) в системах бесперебойного электроснабжения Шкафы распределения оперативного постоянного тока (вторичные цепи электростанций или подстанций) Защита цепей автоматики и контроля (лифтового оборудования, охранно-пожарной сигнализации, системами управления климатом и других технологических систем)
Преимущество:

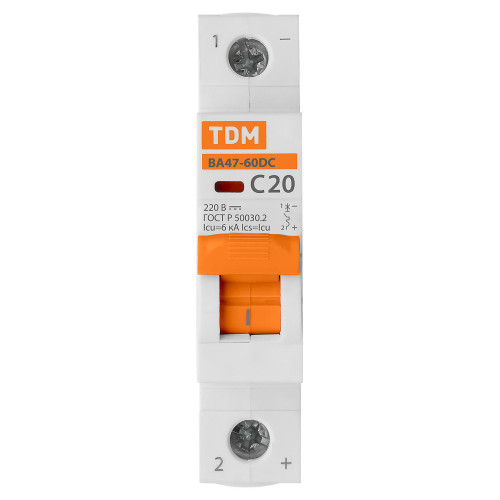

Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно). На лицевой панели расположен механический индикатор положения контактов. Особенностью данного индикатора является то, что даже при удержании рукоятки в положении включено, если контакты расцеплены, например, при расцеплении от независимого расцепителя, индикатор покажет положение «расцеплено». Это значительно больше, чем момент затяжки 2 Н*м у всех 4,5 кА серий автоматических выключателей. Это позволяет надежно зажать провод, значительно снизить переходное сопротивление на клемме и тем самым уменьшить температуру выключателя, находящегося под нагрузкой Этот магнит ориентирует магнитное поле внутри автоматического выключателя таким образом, что дуга, при разъединении силовых контактов затягивалась в дугогасительную камеру. Дополнительные аксессуары к серии ВА47-60DC: контакт положения, контакт состояния, независимый и минимально-максимальные расцепители. Это позволяет подключать питание и разводить U шиной не только сверху, как у серии ВА47-29, но и подключать питание и разводить U шиной снизу. Для монтажников это означает значительно облегчение монтажа.
Характеристики
- Rated short-circuit breaking capacity Icn EN 60898 at 230 V (*) 6
- Rated short-circuit breaking capacity Icn EN 60898 at 400 V (*) 6
- Rated short-circuit breaking capacity Icu IEC 60947-2 at 230 V ( 6
- Rated short-circuit breaking capacity Icu IEC 60947-2 at 400 V ( 6
- Возможна дополнит. комплектация Да
- Глубина установочная (встраив.) 75
- Класс токоограничения 3
- Количество защищенных полюсов 1
- Модульная ширина (общ. кол-во модульных расстояний) 1
- Номин. (расчетное) напряжение 220 ... 230
- Номин. отключающая способность по EN 60898 6
- Номин. отключающая способность по IEC 60947-2 6
- Номин. ток 20
- Общ. количество полюсов 1
- Одновременное отключение нейтрали (N) Да
- Подходит для скрытого монтажа (заподлицо) Да
- Поперечн. сечение подключ. однопроволочного (жесткого) провода 25
- Рабочая температура окружающей среды -40 ... 50
- Степень загрязнения 3
- Степень защиты (IP) IP20
- Тип напряжения DC (постоян.)
- Характеристика срабатывания (кривая тока) C
- Частота 50,50
В наличии на складе: 372 шт.
remainder: 6 шт.
main: 366 шт.
1491.00р.
- На складе
- Код товара: 00000023581
- Артикул: SQ0223-1012
