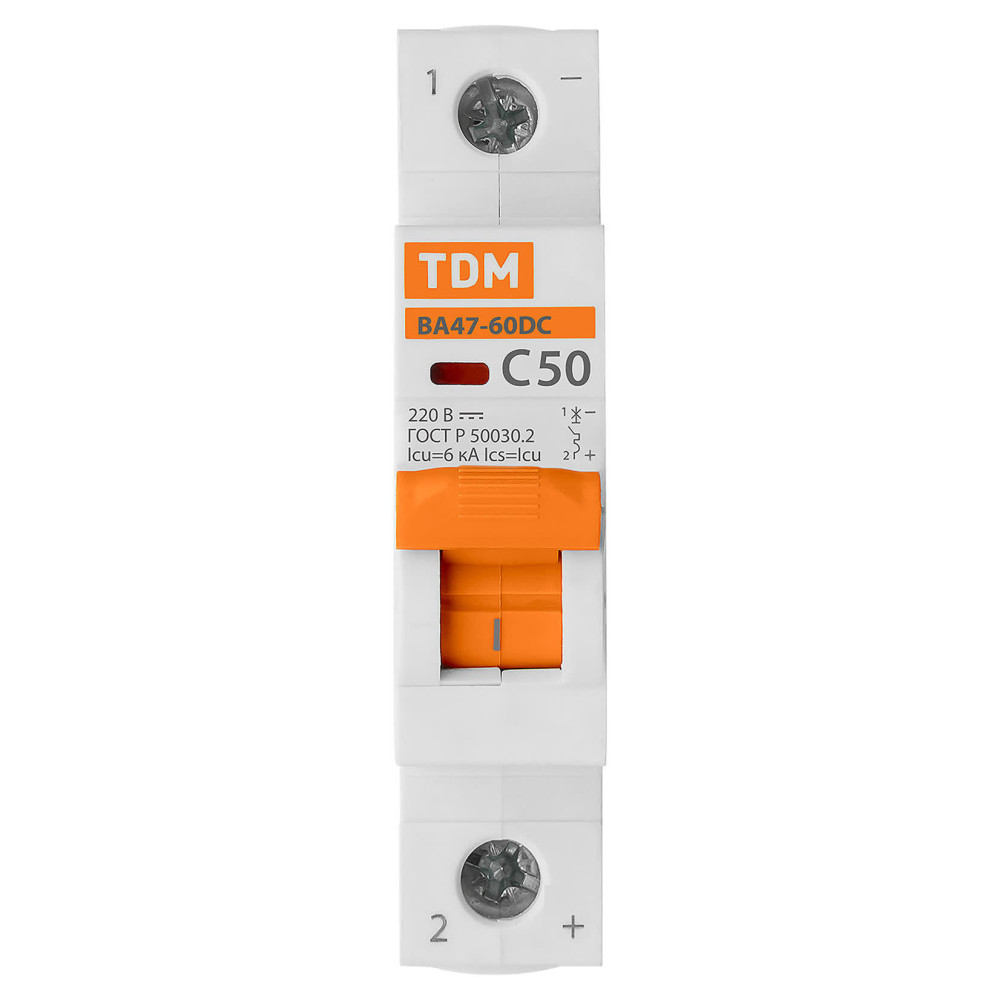

Автоматический выключатель ВА47-60DC 1P 50А 6кА х-ка С 220В пост. тока TDM
SQ0223-1016
Назначение:
Отключение тока при коротких замыканиях или перегрузке. Проведение тока в нормальном режиме. Оперативное включение и выключение электрических цепей
Применение:
Защита систем электропитания на солнечных батареях Защита цепей автоматики и контроля (лифтового оборудования, охранно-пожарной сигнализации, системами управления климатом и других технологических систем) Защита цепей постоянного тока (инвертор, аккумулятор) в системах бесперебойного электроснабжения Защита сетей в цепях постоянного тока напряжением до 440 В Шкафы распределения оперативного постоянного тока (вторичные цепи электростанций или подстанций)
Преимущество:
Дополнительные аксессуары к серии ВА47-60DC: контакт положения, контакт состояния, независимый и минимально-максимальные расцепители. Это значительно больше, чем момент затяжки 2 Н*м у всех 4,5 кА серий автоматических выключателей. Это позволяет надежно зажать провод, значительно снизить переходное сопротивление на клемме и тем самым уменьшить температуру выключателя, находящегося под нагрузкой Это позволяет подключать питание и разводить U шиной не только сверху, как у серии ВА47-29, но и подключать питание и разводить U шиной снизу. Для монтажников это означает значительно облегчение монтажа. На лицевой панели расположен механический индикатор положения контактов. Особенностью данного индикатора является то, что даже при удержании рукоятки в положении включено, если контакты расцеплены, например, при расцеплении от независимого расцепителя, индикатор покажет положение «расцеплено». Этот магнит ориентирует магнитное поле внутри автоматического выключателя таким образом, что дуга, при разъединении силовых контактов затягивалась в дугогасительную камеру. Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно).
Характеристики
- Rated short-circuit breaking capacity Icn EN 60898 at 230 V (*) 6
- Rated short-circuit breaking capacity Icn EN 60898 at 400 V (*) 6
- Rated short-circuit breaking capacity Icu IEC 60947-2 at 230 V ( 6
- Rated short-circuit breaking capacity Icu IEC 60947-2 at 400 V ( 6
- Возможна дополнит. комплектация Да
- Глубина установочная (встраив.) 75
- Класс токоограничения 3
- Количество защищенных полюсов 1
- Модульная ширина (общ. кол-во модульных расстояний) 1
- Номин. (расчетное) напряжение 220 ... 230
- Номин. отключающая способность по EN 60898 6
- Номин. отключающая способность по IEC 60947-2 6
- Номин. ток 50
- Общ. количество полюсов 1
- Одновременное отключение нейтрали (N) Да
- Подходит для скрытого монтажа (заподлицо) Да
- Поперечн. сечение подключ. однопроволочного (жесткого) провода 25
- Рабочая температура окружающей среды -40 ... 50
- Степень загрязнения 3
- Степень защиты (IP) IP20
- Тип напряжения DC (постоян.)
- Характеристика срабатывания (кривая тока) C
- Частота 50,50
В наличии на складе: 203 шт.
remainder: 78 шт.
main: 125 шт.
2574.00р.
- На складе
- Код товара: 00000023585
- Артикул: SQ0223-1016
