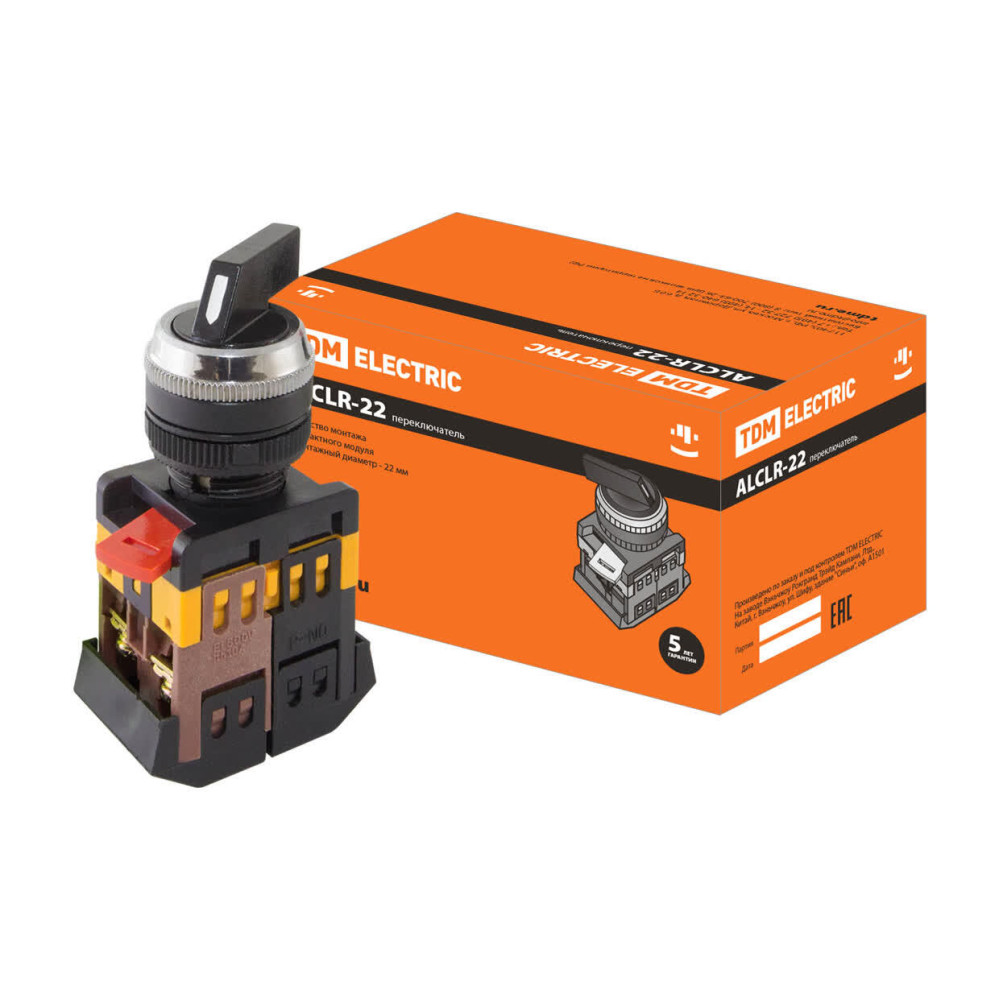

Переключатель АLСLR-22 черный на 3 фиксир.положения I-O-II 1з+1р TDM
SQ0703-0006
Назначение:
Светосигнальные индикаторы предназначены для индикации состояния электрических цепей. Кнопки управления предназначены для оперативного управления контакторами (магнитными пускателями) и реле автоматики в электрических цепях переменного тока частотой 50 Гц, напряжением до 660 В или постоянного тока напряжением до 400 В.
Применение:
В электрощитах. На объектах электроснабжения. В промышленном оборудовании.
Комплектация:
Подключение подводящих проводников производят винтовыми зажимами с тарельчатыми шайбами, которые обеспечивают надежную фиксацию проводов. Использование в индикаторе светодиодной матрицы обеспечивает более мощный световой поток по сравнению с неоновой лампой и увеличенный срок службы (10000 часов). Использование разнообразных цветовых вариантов съемных светофильтров позволяет наиболее эффективно компоновать щиты и панели. Быстросъемная головка позволяет производить замену светофильтров и ламп. Снятие производится путем перемещения красного фиксатора в сторону до упора и затем привод кнопки (переключателя) вынимается и производится замена лампы или установка на монтажную панель кнопки (переключателя). Затем привод кнопки вставляется обратно в основание и фиксируется перемещением красного флажка в обратном направлении до упора. В кнопках и переключателях серии А используется съемные неоновые или светодиодные лампы с цоколем BA9S, которые имеют различные цветовые исполнения. Лампы могут быть на напряжение 12 В, 24 В, 36 В, 110 В как переменного, так и постоянного тока, на 220 В переменного тока. Возможна замена неоновой лампы на светодиодную матрицу. Удобство монтажа контактного модуля, который присоединяется к блоку кнопки за счет фиксации пластмассовым флажком. Упрощенное конструктивное исполнение позволяет осуществлять быстрый монтаж и демонтаж изделия на щит или на панель.
Характеристики
- A - Степень защиты (NEMA) 1
- Без самовозврата (с фиксацией) Да
- Высота отверстия/проема 6
- Диаметр отверстия 23
- Количество нормально замкнутых (НЗ, NC, р) контактов 1
- Количество нормально разомкнутых (НО, NO, з) контактов 1
- Количество позиций переключения (положений) 3
- Материал переднего кольца Пластик
- С возможностью подсветки Нет
- С ламп. в комплекте Нет
- С передним кольцом Да
- С самовозвратом (без фиксации) Нет
- Степень защиты (IP) IP40
- Тип электрического подключения Винтовое соединение
- Тип элемента управления Рукоятка поворот. короткая (узкий хват)
- Цвет кнопки Черный
- Цвет переднего кольца Хром
- Цвет управляющего элемента Черный
- Ширина отверстия/проема 22
В наличии на складе: 70 шт.
remainder: 70 шт.
358.00р.
- На складе
- Код товара: 00000000065
- Артикул: SQ0703-0006
