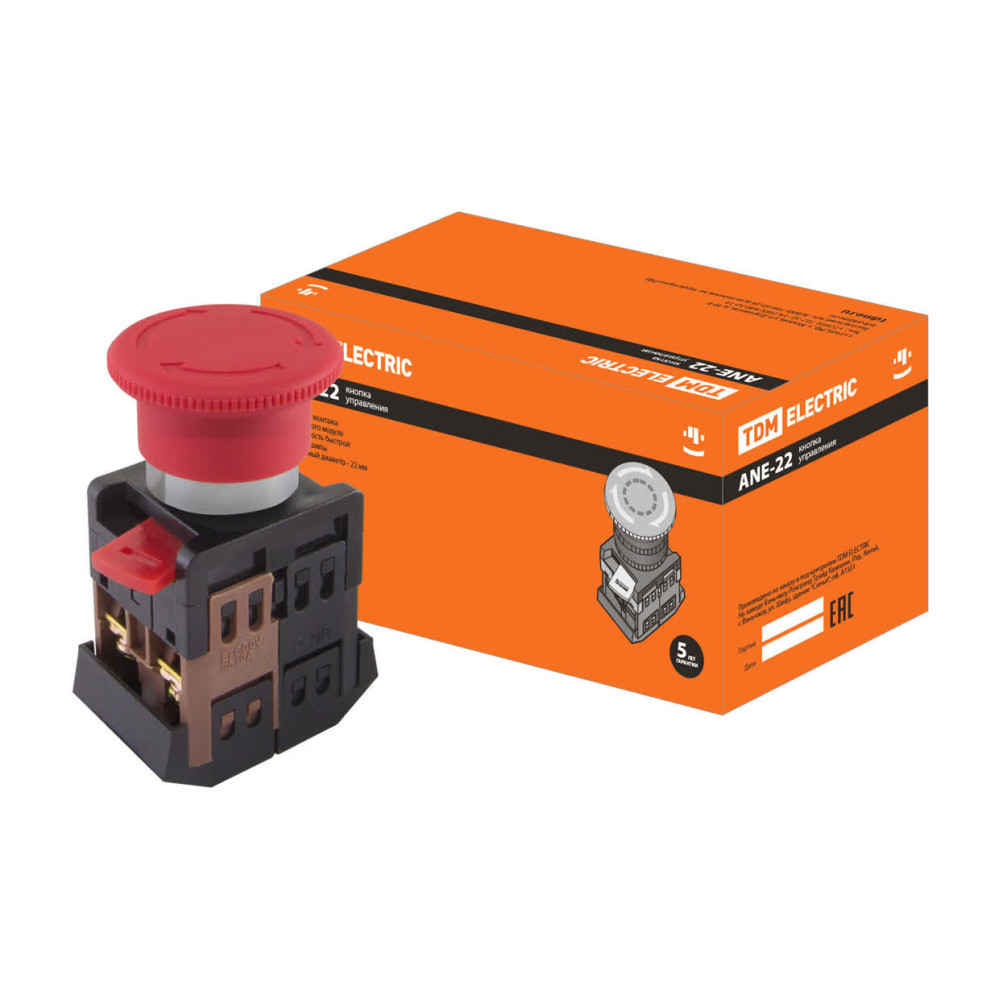

Кнопка AE-22 "Грибок" с фиксацией красный d22мм 230В 1з+1р TDM
SQ0704-0018
Назначение:
Кнопки управления предназначены для оперативного управления контакторами (магнитными пускателями) и реле автоматики в электрических цепях переменного тока частотой 50 Гц, напряжением до 660 В или постоянного тока напряжением до 400 В. Светосигнальные индикаторы предназначены для индикации состояния электрических цепей.
Применение:
В промышленном оборудовании. В электрощитах. На объектах электроснабжения.
Комплектация:
Использование разнообразных цветовых вариантов съемных светофильтров позволяет наиболее эффективно компоновать щиты и панели. В кнопках и переключателях серии А используется съемные неоновые или светодиодные лампы с цоколем BA9S, которые имеют различные цветовые исполнения. Лампы могут быть на напряжение 12 В, 24 В, 36 В, 110 В как переменного, так и постоянного тока, на 220 В переменного тока. Возможна замена неоновой лампы на светодиодную матрицу. Быстросъемная головка позволяет производить замену светофильтров и ламп. Снятие производится путем перемещения красного фиксатора в сторону до упора и затем привод кнопки (переключателя) вынимается и производится замена лампы или установка на монтажную панель кнопки (переключателя). Затем привод кнопки вставляется обратно в основание и фиксируется перемещением красного флажка в обратном направлении до упора. Удобство монтажа контактного модуля, который присоединяется к блоку кнопки за счет фиксации пластмассовым флажком. Подключение подводящих проводников производят винтовыми зажимами с тарельчатыми шайбами, которые обеспечивают надежную фиксацию проводов. Упрощенное конструктивное исполнение позволяет осуществлять быстрый монтаж и демонтаж изделия на щит или на панель. Использование в индикаторе светодиодной матрицы обеспечивает более мощный световой поток по сравнению с неоновой лампой и увеличенный срок службы (10000 часов).
Характеристики
- A - Степень защиты (NEMA) 1
- Без самовозврата (с фиксацией) Да
- Высота отверстия/проема 6
- Диаметр отверстия 22
- Количество нормально замкнутых (НЗ, NC, р) контактов 1
- Количество нормально разомкнутых (НО, NO, з) контактов 1
- Количество управляющих элементов/позиций 1
- Конструкция линзы Круглая (-ое)
- Метод разблокировки Разблокировка поворотом
- С возможностью подсветки Нет
- С маркировкой/обозначением Да
- С передним кольцом Да
- С самовозвратом (без фиксации) Нет
- С сигнальной лампой (индикатором) Нет
- Степень защиты (IP) IP40
- Тип кнопки Грибовидная
- Тип лампы Не применимо
- Тип напряжения AC (перемен.)
- Тип электрического подключения Винтовое соединение
- Цвет кнопки Красный
- Ширина отверстия/проема 22
В наличии на складе: 1080 шт.
remainder: 1080 шт.
478.00р.
- На складе
- Код товара: 00000000085
- Артикул: SQ0704-0018
