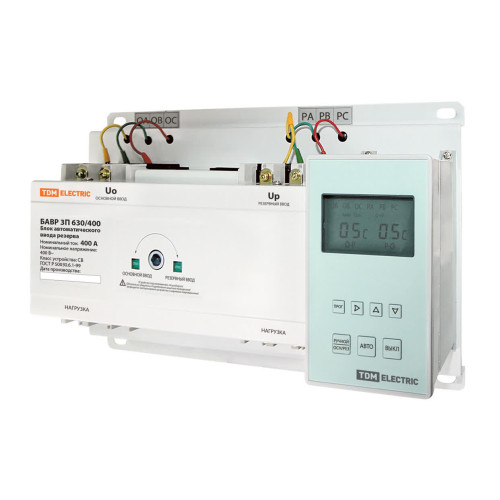

Блок автоматического ввода резерва БАВР 3П 630/400А TDM
SQ0743-0017
Назначение:
Для коммутации блока контроллера ВБК, вынесенного на дверцу электрического шкафа с БАВРом (арт.SQ0743-0101, SQ0743-0102). Блоки автоматического ввода резерва серии БАВР относятся к коммутационной аппаратуре автоматического переключения предназначенной для аварийных силовых систем с отключением подачи питания к нагрузке во время переключения. БАВР относятся к классу аппаратуры СВ и оснащены максимальными расцепителями тока, главные контакты которых способны включать, проводить и отключать токи короткого замыкания.
Применение:
Восстановление работоспособности БАВРа при выходе дисплея из строя. Промышленные, коммерческие и бытовые объекты недвижимости Жилые помещения (дома, квартиры и т.д.). Щитовое производство. Комплектация щитов АВР (арт.SQ0743-0101, SQ0743-0102). Инфраструктурные объекты (больницы, школы и т.д.).
Преимущество:
Использование многожильного провода обладающего высокой эластичностью и гибкостью, позволяет обеспечить надежную коммутацию проводников в колодке. Использование в БАВР автоматических выключателей позволяет не только переключать ввода, но и обеспечивать защиту линий от перегрузок и токов КЗ; Электронный контроллер БАВРа позволяет точно задавать параметры верхнего и нижнего порога напряжения, что позволяет предотвратить выход из строя дорогостоящих устройств; Три режима работы; Сухой» контакт для запуска генератора; Возможность подключения пожарной сигнализации (вход 24В DC); Возможность калибровки показаний контроллера; Длина кабеля 190 мм. (SQ0743-0101) Коммутационная колодка имеет цилиндрические направляющие для надежной фиксации кабеля в устройстве.
Конструкция:
Представляет собой аппарат автономного действия (с возможностью ручного управления), состоящий из 2-х коммутационных аппаратов (силовых автоматических выключателей), управляющего контроллера переключения и моторного привода для взвода/отключения автоматических выключателей и переключения цепи нагрузки от одного источника питания к другому.
Упаковка:
БАВР 3П 63/63А, 125/63А по 4 шт. БАВР 3П 160/160А, 250/250А, 250/100А, 250/125А, 250/160А, 250/200А по 2 шт. БАВР 3П 400/400А, 500/500А, 630/630А, 800/800А, 400/250А, 400/315А, 630/400А, 630/500А по 1 шт. БАВР 4П 125/63А по 4 шт. БАВР 4П 400/250А по 1 шт. Руководство по эксплуатации. Паспорт
Характеристики
- A - Степень защиты (NEMA) 1
- Switching power at 400 V (*) 152
- Version as reversing switch (*) Да
- Высота корпуса 330
- Глубина корпуса 200
- Количество выключателей/переключателей 3
- Количество полюсов 3
- Компактная версия выключателя-разъединителя Нет
- Конструкция прибора Комплектное устройство в корпусе
- Макс. допустимое раб. напряжение Ue AC 400
- Моторный привод встроенный Да
- Моторный привод опционально Да
- Номин. коммутируем. мощность при AC-3, 400 В 152
- Номин. кратковременно выдерживаемый ток Icw 400
- Номин. напряжение изоляции Ui 800
- Номин. продолжительный ток Iu 400
- Номин. раб. напряжение 220 ... 400
- Номинальная мощность в рабочем режиме при AC-23, 400 В 152
- Номинальная мощность в рабочем режиме при AC-3, 400 В 152
- Подходит для монтажа на передней стенке, 4 отверстия Нет
- Подходит для монтажа на шину Нет
- Подходит для напольного монтажа Нет
- Подходит для промежуточного монтажа Нет
- Подходит для установки в распределит. щит Да
- Подходит для фронтал. монтажа в центре Да
- Подходит для фронтал. монтажа через 4 отверстия Да
- Пригоден в качестве главного выключателя Да
- Пригоден в качестве предохранительного выключателя Да
- Пригоден в качестве сервисного выключателя Нет
- Пригоден в качестве устройства аварийной остановки Да
- Расцепитель напряжения опционально Нет
- С блокировкой/запираемый (-ая) Да
- С защитой от ошибочных действий Нет
- С осью-переходником Да
- Степень защиты (IP), передняя сторона IP30
- Тип подключения силовой электрич. цепи Болтовое соединение
- Условный номин. ток короткого замыкания Iq 50
- Ширина корпуса 680
В наличии на складе: 11 шт.
remainder: 3 шт.
artem: 4 шт.
novosib: 4 шт.
191303.00р.
- На складе
- Код товара: 00000021300
- Артикул: SQ0743-0017
