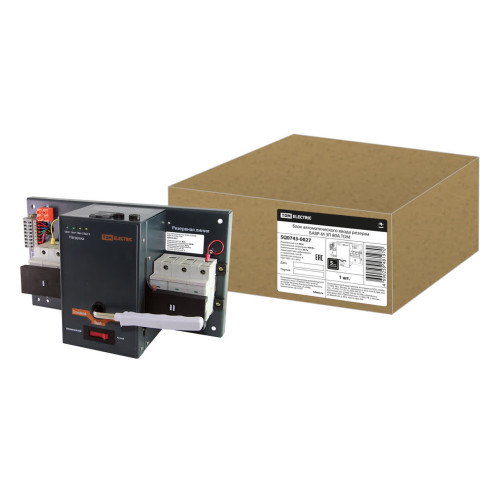

Блок автоматического ввода резерва БАВР-М 3П 80А TDM
SQ0743-0027
Назначение:
Обеспечение резервным питанием нагрузки, подключенной к системе электроснабжения, имеющей основной и резервный вводы номинальным напряжением до 380 В Переключение устройства на резервную линию при пропадании основного питания происходит автоматически Контроль питания фазы для БАВР-М 40-63 А – по первой фазе, для БАВР-М 80-100 А – по трём фазам
Применение:
Шкафы АВР В частном секторе В сфере ЖКХ.
Преимущество:
Компактная система монтажа В БАВР-М на токи 40-63 А используются автоматические выключатели серии ВА47-29 с время-токовой характеристикой «D» Применение модульных автоматических выключателей с характеристикой «D» позволяет использовать БАВР-М с устройствами, имеющими большие пусковые токи Модульная конструкция позволяет производить ревизию/замену автоматических выключателей
Материалы:
Маркировка не подвержена стиранию в пределах срока эксплуатации Корпус изготовлен из материала, не поддерживающего горение Контактные элементы выполнены из высококачественной меди с защитным покрытием из олова
Характеристики
- A - Степень защиты (NEMA) 1
- Switching power at 400 V (*) 30
- Version as reversing switch (*) Да
- Высота корпуса 200
- Глубина корпуса 156
- Количество выключателей/переключателей 3
- Количество полюсов 3
- Компактная версия выключателя-разъединителя Нет
- Конструкция прибора Комплектное устройство в корпусе
- Макс. допустимое раб. напряжение Ue AC 400
- Моторный привод встроенный Да
- Моторный привод опционально Да
- Номин. коммутируем. мощность при AC-3, 400 В 30
- Номин. кратковременно выдерживаемый ток Icw 80
- Номин. напряжение изоляции Ui 500
- Номин. продолжительный ток Iu 80
- Номин. раб. напряжение 220 ... 400
- Номинальная мощность в рабочем режиме при AC-23, 400 В 30
- Номинальная мощность в рабочем режиме при AC-3, 400 В 30
- Подходит для монтажа на передней стенке, 4 отверстия Нет
- Подходит для монтажа на шину Нет
- Подходит для напольного монтажа Нет
- Подходит для промежуточного монтажа Да
- Подходит для установки в распределит. щит Да
- Подходит для фронтал. монтажа в центре Нет
- Подходит для фронтал. монтажа через 4 отверстия Да
- Пригоден в качестве главного выключателя Да
- Пригоден в качестве предохранительного выключателя Нет
- Пригоден в качестве сервисного выключателя Нет
- Пригоден в качестве устройства аварийной остановки Да
- Расцепитель напряжения опционально Нет
- С блокировкой/запираемый (-ая) Да
- С защитой от ошибочных действий Нет
- С осью-переходником Нет
- Степень защиты (IP), передняя сторона IP30
- Тип подключения силовой электрич. цепи Болтовое соединение
- Условный номин. ток короткого замыкания Iq 10
- Ширина корпуса 345
В наличии на складе: 35 шт.
remainder: 15 шт.
main: 20 шт.
35991.00р.
- На складе
- Код товара: 00000025731
- Артикул: SQ0743-0027
