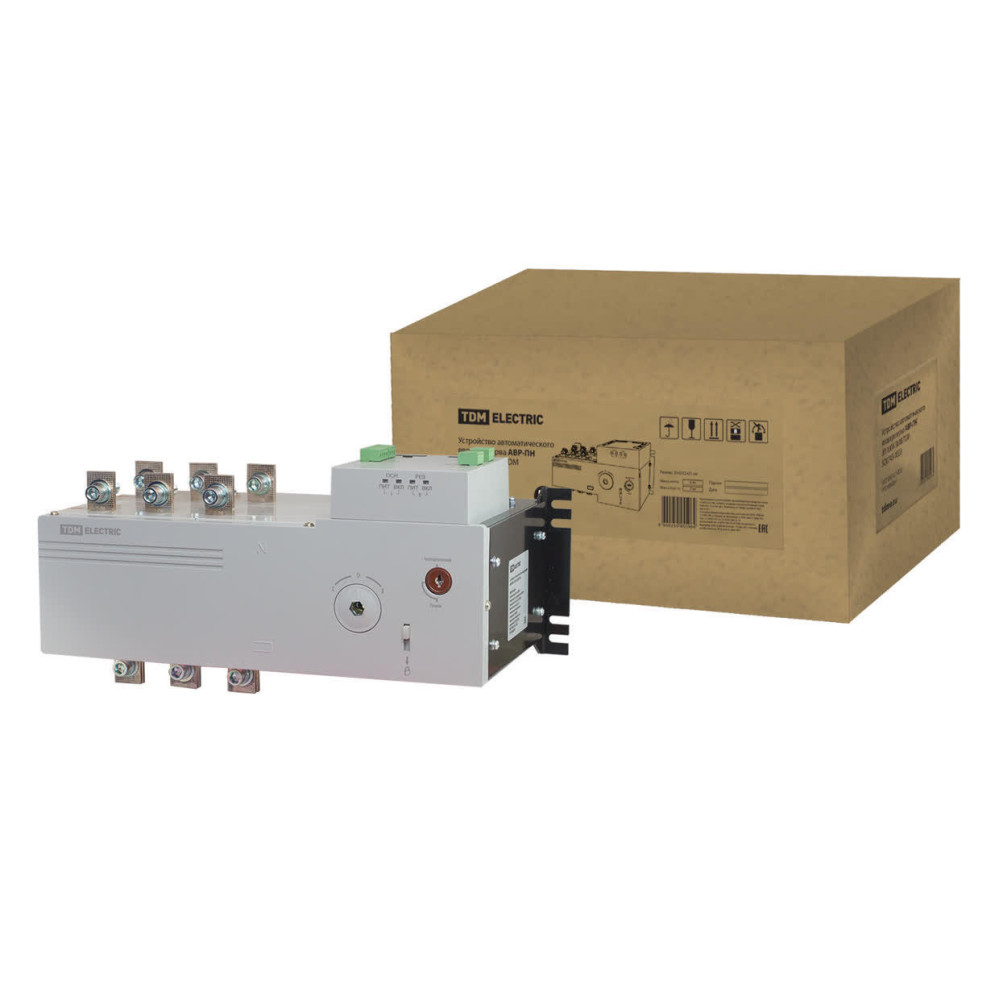

Устройство автоматического ввода резерва АВР-ПН 3П 160А 380В TDM
SQ0743-0033
Назначение:
Для работы в 3-фазной сети с номинальным напряжением 380 В (AC), частотой 50 Гц с отключением подачи питания к нагрузке во время переключения. Для автоматического или ручного переключения на резервный (аварийный) источник питания.
Применение:
Щиты АВР. Административные здания и сооружения. Садово-огородные товарищества. Сельские больницы, телефонные станции и учреждения. Объекты индивидуального жилищного строительства.
Преимущество:
Блокировка АВР при помощи навесного замка (приобретается отдельно). АВР-ПНД имеют возможность разрыва нейтрали. АВР-ПН имеют возможность ручного переключения при помощи Г-образного ключа (входит в комплект) в нестандартных ситуациях и при поломке. Удобное размещение и подключение в щитах. АВР-ПНД поддерживает персональные настройки и выносную панель.
Материалы:
Корпус и детали аппарата выполнены из пластика, не поддерживающего горение. Контактная группа выполнена из высококачественной электротехнической меди покрытой оловом.
Характеристики
- A - Степень защиты (NEMA) 1
- Switching power at 400 V (*) 60
- Version as reversing switch (*) Да
- Высота корпуса 175
- Глубина корпуса 150
- Количество выключателей/переключателей 3
- Количество полюсов 3
- Компактная версия выключателя-разъединителя Нет
- Конструкция прибора Комплектное устройство в корпусе
- Макс. допустимое раб. напряжение Ue AC 400
- Моторный привод встроенный Да
- Моторный привод опционально Нет
- Номин. коммутируем. мощность при AC-3, 400 В 60
- Номин. кратковременно выдерживаемый ток Icw 160
- Номин. напряжение изоляции Ui 600
- Номин. продолжительный ток Iu 160
- Номин. раб. напряжение 220 ... 400
- Номинальная мощность в рабочем режиме при AC-23, 400 В 60
- Номинальная мощность в рабочем режиме при AC-3, 400 В 60
- Подходит для монтажа на передней стенке, 4 отверстия Нет
- Подходит для монтажа на шину Нет
- Подходит для напольного монтажа Нет
- Подходит для промежуточного монтажа Да
- Подходит для установки в распределит. щит Да
- Подходит для фронтал. монтажа в центре Нет
- Подходит для фронтал. монтажа через 4 отверстия Да
- Пригоден в качестве главного выключателя Да
- Пригоден в качестве предохранительного выключателя Нет
- Пригоден в качестве сервисного выключателя Нет
- Пригоден в качестве устройства аварийной остановки Нет
- Расцепитель напряжения опционально Нет
- С блокировкой/запираемый (-ая) Да
- С защитой от ошибочных действий Нет
- С осью-переходником Нет
- Степень защиты (IP), передняя сторона IP30
- Тип подключения силовой электрич. цепи Болтовое соединение
- Условный номин. ток короткого замыкания Iq 50
- Цвет управляющего элемента Серый
- Ширина корпуса 301
В наличии на складе: Ожидается поступление
40696.00р.
- Ожидается поступление
- Код товара: 00000026067
- Артикул: SQ0743-0033
