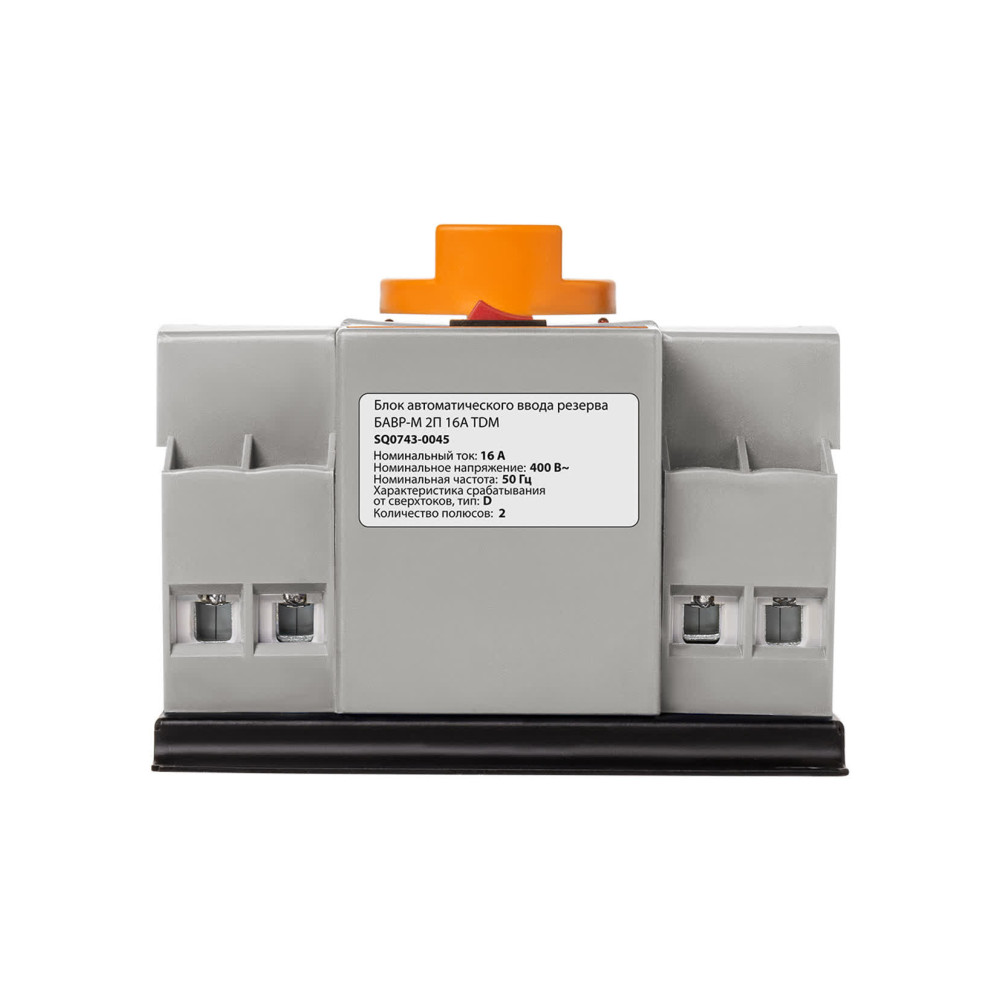

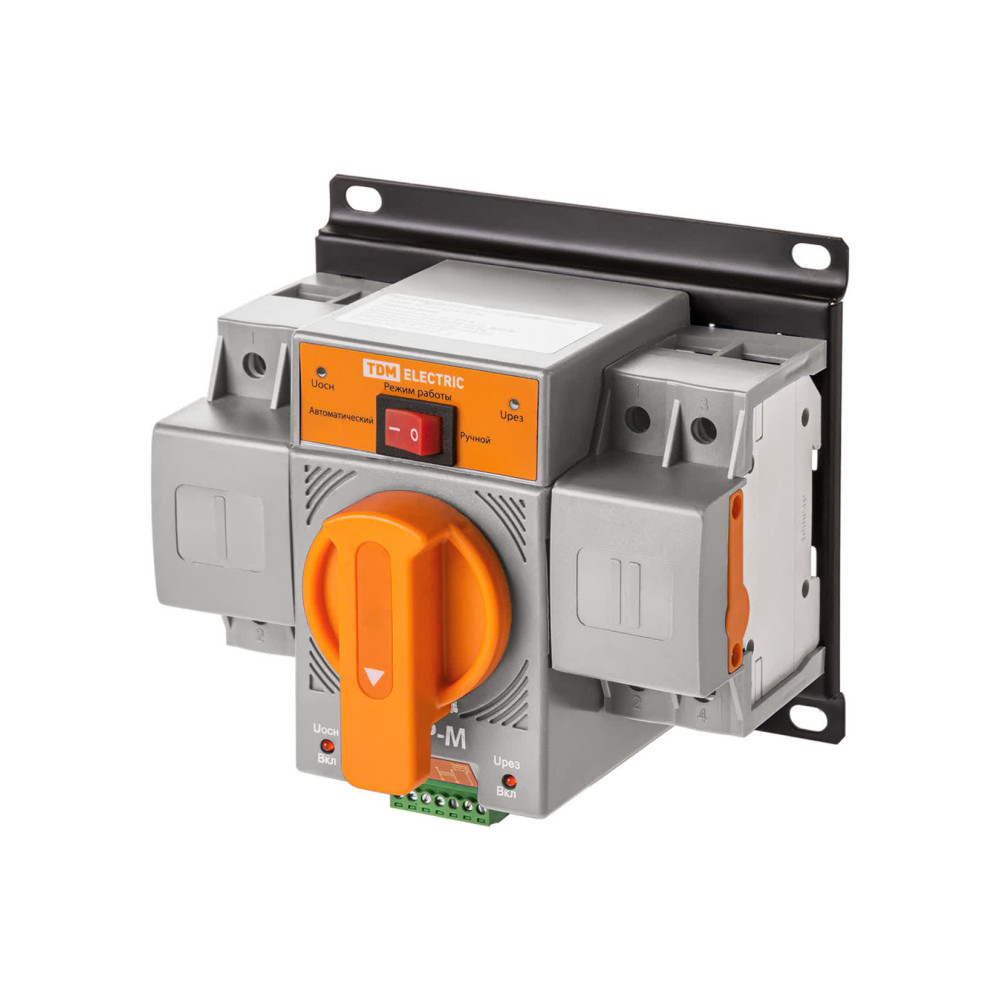

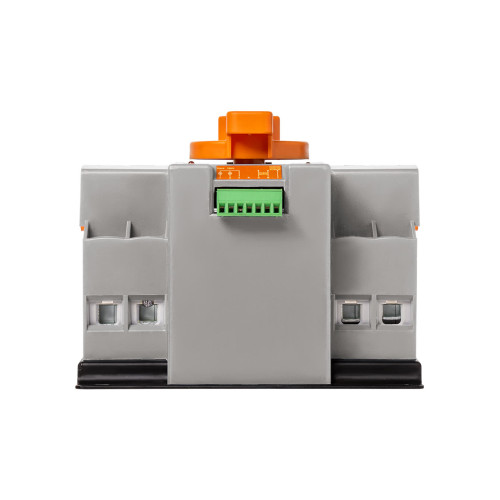

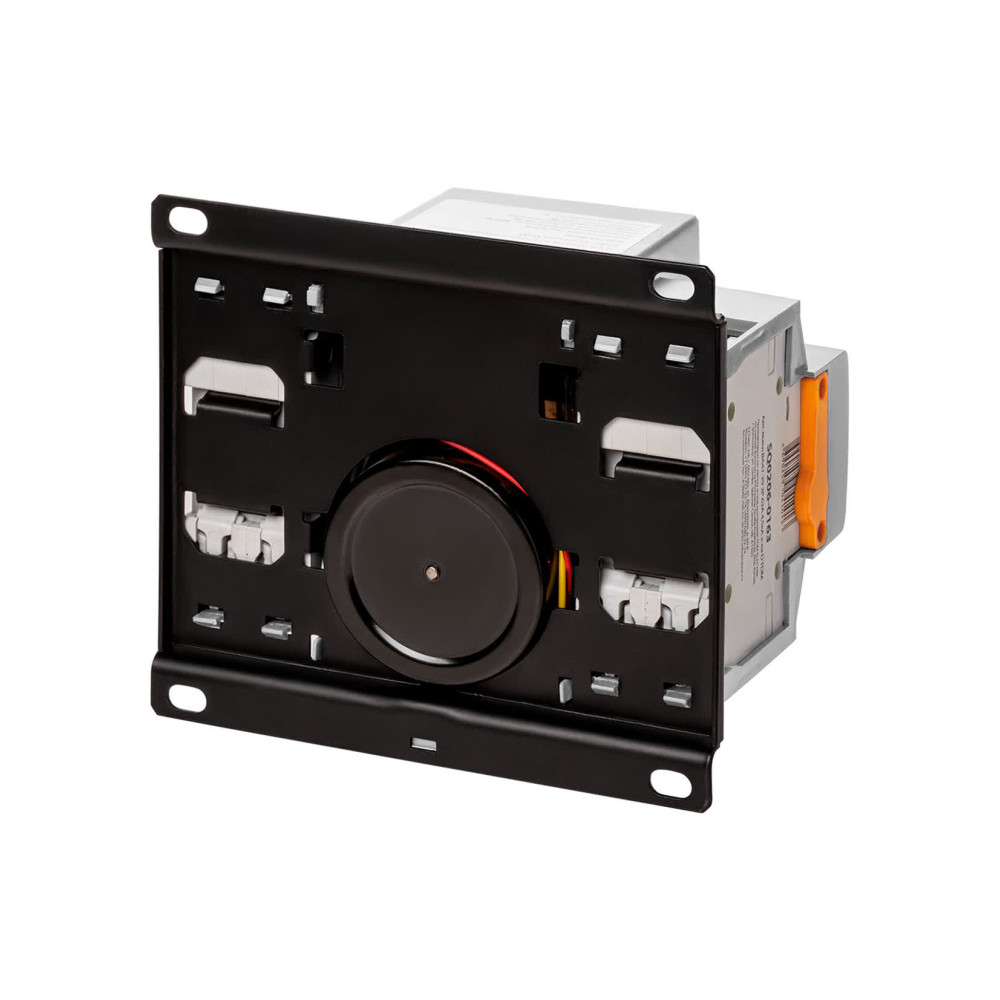

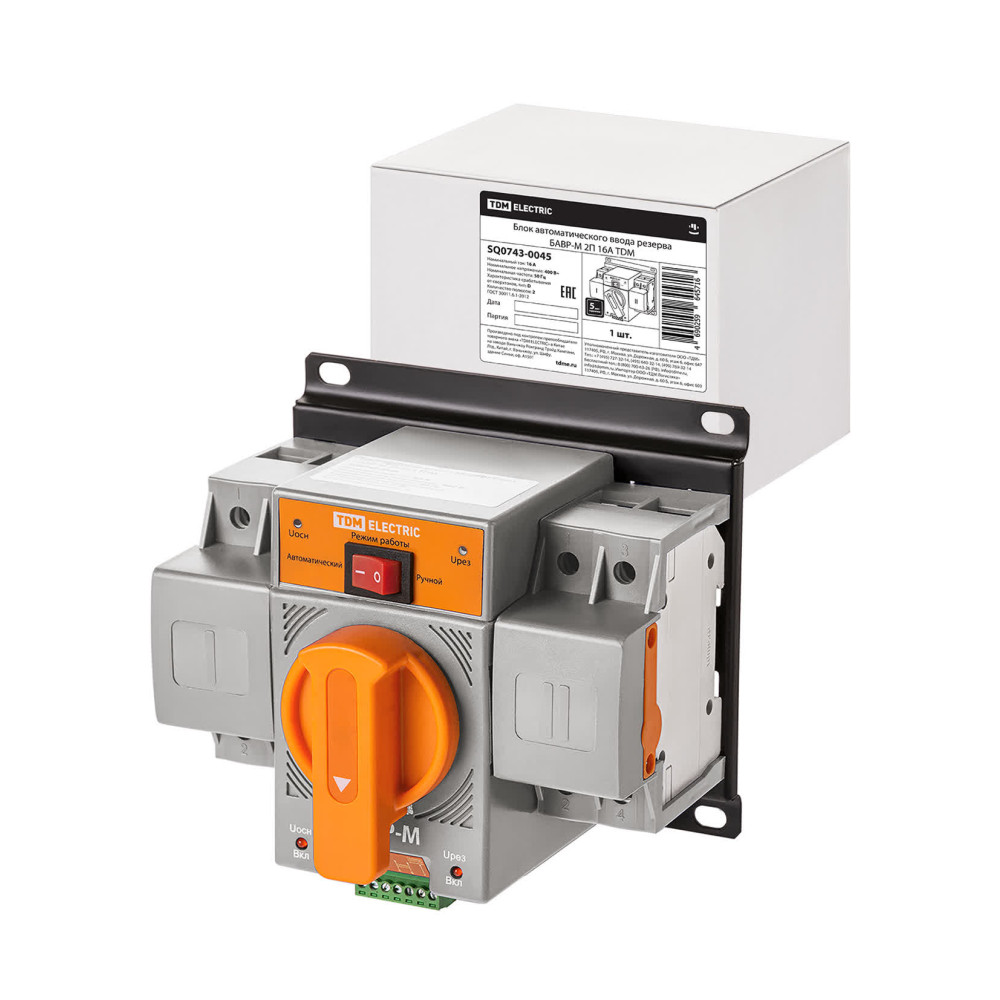

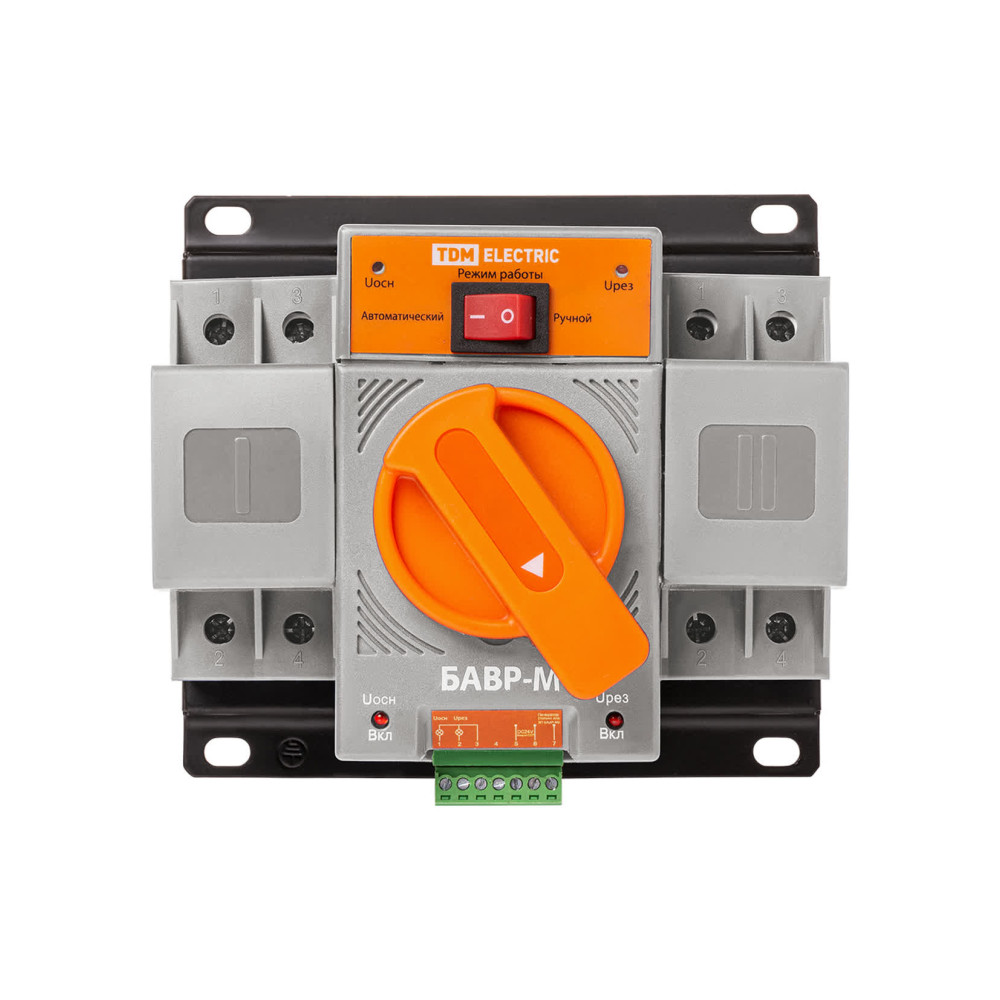

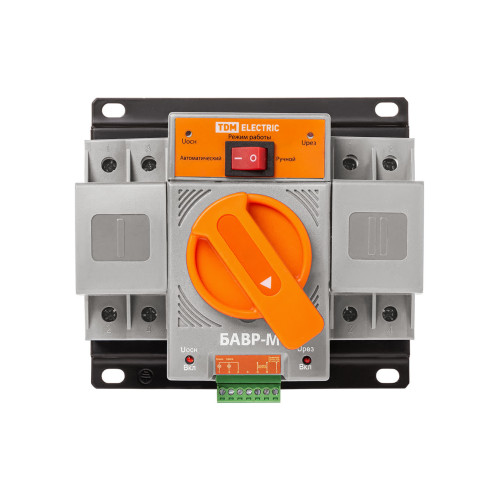

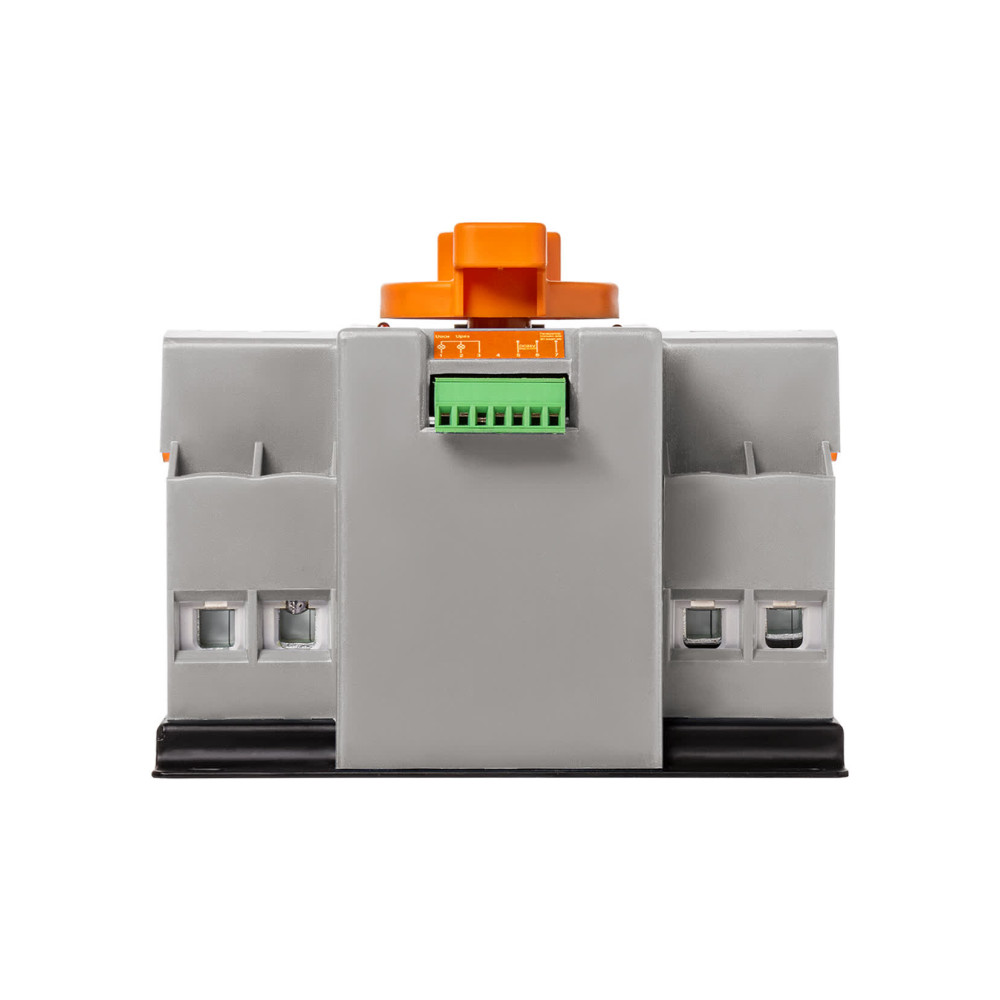

Блок автоматического ввода резерва БАВР-М 2П 16А TDM
SQ0743-0045
Назначение:
Контроль питания фазы для БАВР-М 40-63 А – по первой фазе, для БАВР-М 80-100 А – по трём фазам Переключение устройства на резервную линию при пропадании основного питания происходит автоматически Обеспечение резервным питанием нагрузки, подключенной к системе электроснабжения, имеющей основной и резервный вводы номинальным напряжением до 380 В
Применение:
В сфере ЖКХ. В частном секторе Шкафы АВР
Преимущество:
Компактная система монтажа Применение модульных автоматических выключателей с характеристикой «D» позволяет использовать БАВР-М с устройствами, имеющими большие пусковые токи Модульная конструкция позволяет производить ревизию/замену автоматических выключателей В БАВР-М на токи 40-63 А используются автоматические выключатели серии ВА47-29 с время-токовой характеристикой «D»
Материалы:
Контактные элементы выполнены из высококачественной меди с защитным покрытием из олова Корпус изготовлен из материала, не поддерживающего горение Маркировка не подвержена стиранию в пределах срока эксплуатации
Характеристики
- A - Степень защиты (NEMA) 1
- Version as reversing switch (*) Да
- Высота корпуса 135
- Глубина корпуса 117
- Длина 117
- Количество выключателей/переключателей 1
- Количество полюсов 2
- Компактная версия выключателя-разъединителя Нет
- Конструкция прибора Комплектное устройство в корпусе
- Макс. допустимое раб. напряжение Ue AC 230
- Моторный привод встроенный Да
- Моторный привод опционально Да
- Номин. кратковременно выдерживаемый ток Icw 160
- Номин. напряжение изоляции Ui 500
- Номин. продолжительный ток Iu 16
- Номин. раб. напряжение 180 ... 230
- Номинальная мощность в рабочем режиме при AC-23, 400 В 4
- Номинальная мощность в рабочем режиме при AC-3, 400 В 4
- Подходит для монтажа на передней стенке, 4 отверстия Нет
- Подходит для монтажа на шину Нет
- Подходит для напольного монтажа Нет
- Подходит для промежуточного монтажа Да
- Подходит для установки в распределит. щит Да
- Подходит для фронтал. монтажа в центре Нет
- Подходит для фронтал. монтажа через 4 отверстия Да
- Пригоден в качестве главного выключателя Да
- Пригоден в качестве предохранительного выключателя Нет
- Пригоден в качестве сервисного выключателя Нет
- Пригоден в качестве устройства аварийной остановки Да
- Расцепитель напряжения опционально Нет
- С блокировкой/запираемый (-ая) Да
- С защитой от ошибочных действий Нет
- С осью-переходником Нет
- Степень защиты (IP), передняя сторона IP30
- Тип подключения силовой электрич. цепи Болтовое соединение
- Условный номин. ток короткого замыкания Iq 25
- Ширина в поперечном сечении 147
- Ширина корпуса 147
В наличии на складе: Ожидается поступление
14195.00р.
- Ожидается поступление
- Код товара: 00000038933
- Артикул: SQ0743-0045
