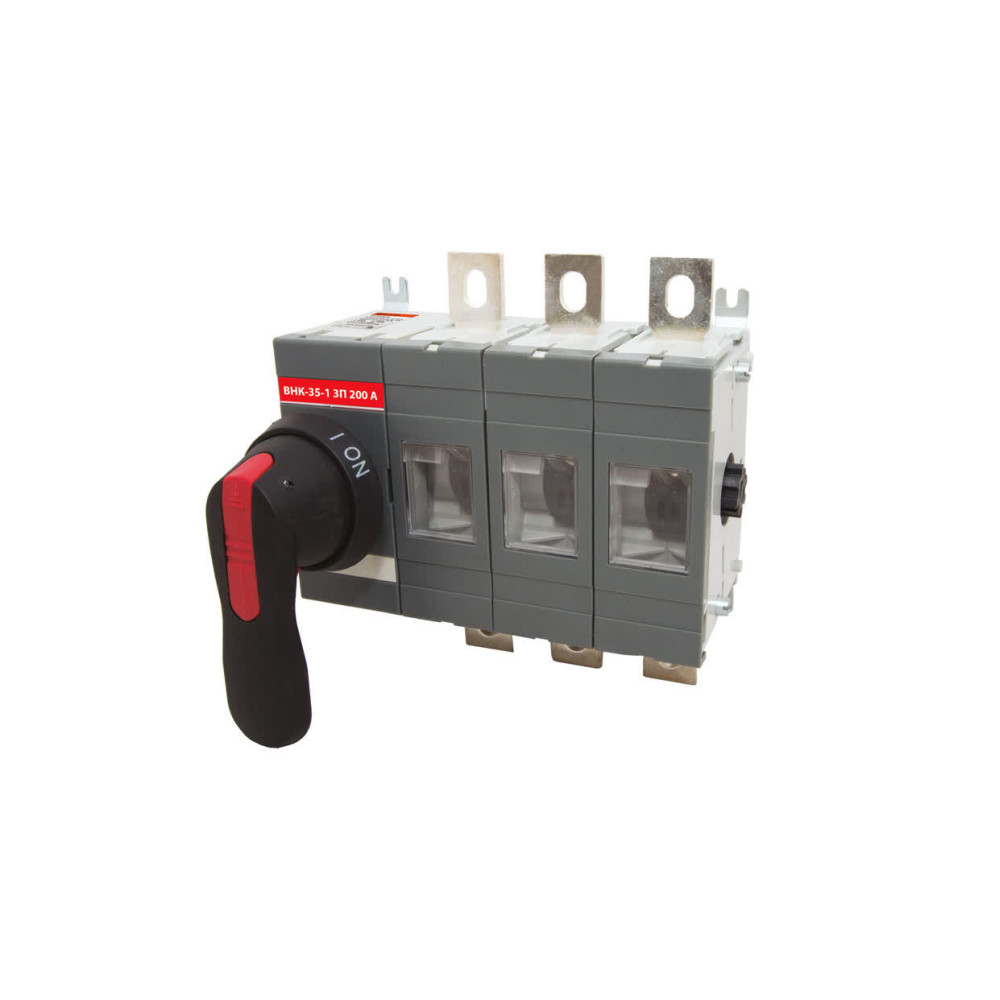

Рубильник ВНК-35-1 3П 200А с установленной фронтальной ручкой управления TDM
SQ0744-0002
Назначение:
Могут быть использованы в качестве главных и аварийных выключателей. Неавтоматическая коммутация силовых электрических цепей с номинальным напряжением до 690 В переменного тока и постоянного до 440 В тока в устройствах распределения электрической энергии.
Применение:
Инфраструктурные объекты (больницы, школы и т.д.). Промышленные, коммерческие и бытовые объекты недвижимости Жилые помещения (дома, квартиры и т.д.).
Преимущество:
Возможность блокировки рукоятки рубильника для предотвращений несанкционированных включений. Этим обеспечивается мгновенное и одновременное замыкание контактов всех полюсов. Исполнения c выносной и установленной фронтальной рукояткой. На фронтальной части полюсного блока имеется прозрачная крышка, позволяющая наблюдать за положением контактов.
Материалы:
Корпус и детали аппарата выполнены из пластика, не поддерживающего горение. Контакты выполнены из высококачественной меди с гальваническим покрытием.
Упаковка:
- Рубильник – 1 шт. - Болт с гровером и шайбой – 6 шт. - Болт для крепления рукоятки с гровером и шайбой – 2 шт. - Переходник 185 мм – 1 шт. - Выносная рукоятка управления – 1 шт. - Упаковка - коробка – 1 шт. - Руководство по эксплуатации. Паспорт – 1 шт. - Рубильник – 1 шт. - Болт с гровером и шайбой – 6 шт. - Упаковка - коробка – 1 шт. - Руководство по эксплуатации. Паспорт – 1 шт.
Характеристики
- A - Степень защиты (NEMA) 1
- N - Номинальный постоянный ток при AC-23, 400 В 200
- Rated permanent current at AC-21, 400 V (*) 200
- Switching power at 400 V (*) 80
- Version as reversing switch (*) Нет
- Высота корпуса 100
- Глубина 70
- Глубина корпуса 70
- Количество вспомогат. нормально разомкнутых (НО) контактов 3
- Количество выключателей/переключателей 1
- Количество полюсов 3
- Компактная версия выключателя-разъединителя Да
- Конструкция прибора Комплектное устройство в корпусе
- Макс. допустимое раб. напряжение Ue AC 690
- Моторный привод встроенный Нет
- Моторный привод опционально Нет
- Номин. кратковременно выдерживаемый ток Icw 8
- Номин. напряжение изоляции Ui 1000
- Номин. продолжительный ток Iu 200
- Номин. раб. напряжение 375 ... 400
- Номинальная мощность в рабочем режиме при AC-23, 400 В 99
- Подходит для монтажа на передней стенке, 4 отверстия Да
- Подходит для монтажа на шину Да
- Подходит для напольного монтажа Нет
- Подходит для промежуточного монтажа Да
- Подходит для установки в распределит. щит Да
- Подходит для фронтал. монтажа в центре Да
- Подходит для фронтал. монтажа через 4 отверстия Нет
- Пригоден в качестве главного выключателя Да
- Пригоден в качестве предохранительного выключателя Нет
- Пригоден в качестве сервисного выключателя Нет
- Пригоден в качестве устройства аварийной остановки Да
- Расцепитель напряжения опционально Нет
- С блокировкой/запираемый (-ая) Да
- С защитой от ошибочных действий Нет
- С осью-переходником Нет
- Степень защиты (IP), передняя сторона IP30
- Тип подключения силовой электрич. цепи Болтовое соединение
- Тип элемента управления Рукоятка поворот. короткая (узкий хват)
- Условный номин. ток короткого замыкания Iq 8
- Цвет управляющего элемента Черный
- Ширина 146
- Ширина корпуса 146
В наличии на складе: Ожидается поступление
11888.00р.
- Ожидается поступление
- Код товара: 00000016846
- Артикул: SQ0744-0002
