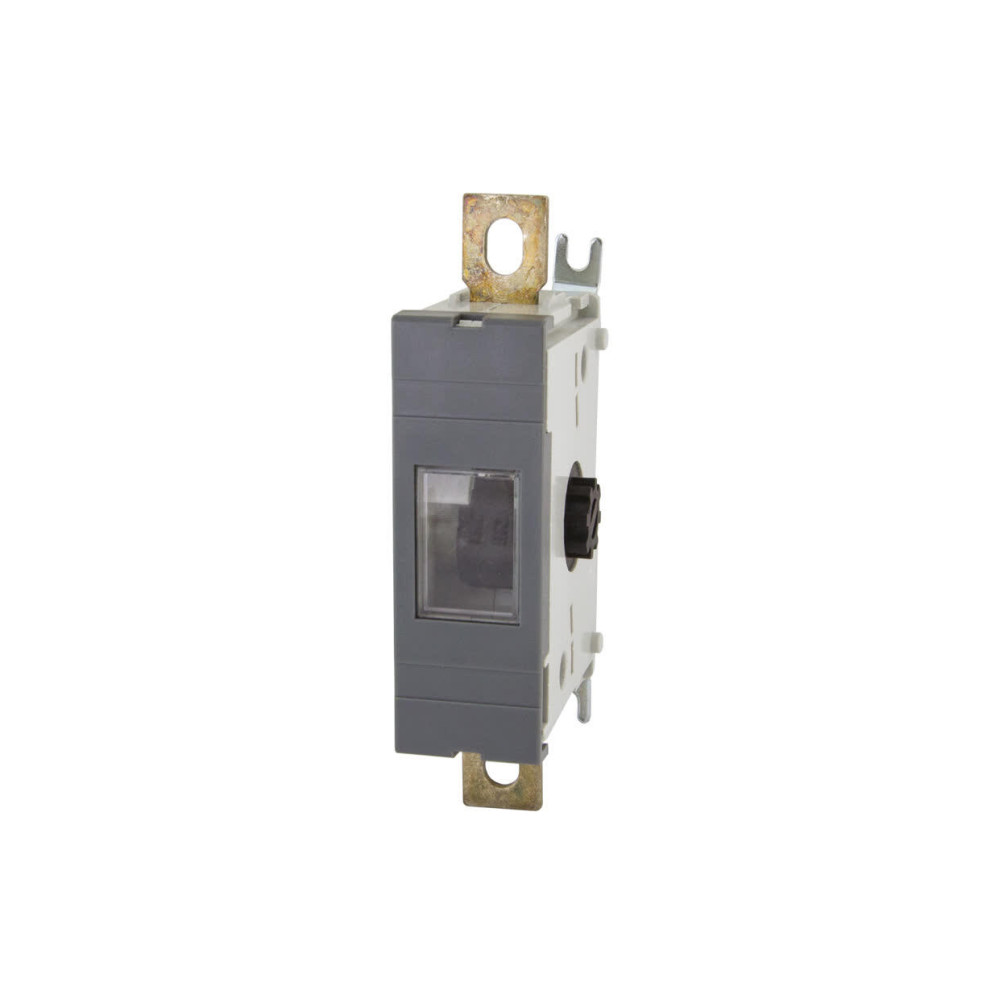

Дополнительный силовой полюс для рубильника ВНК-37-1/2 3П 400А TDM
SQ0744-0212
Назначение:
Могут быть использованы в качестве главных и аварийных выключателей. Неавтоматическая коммутация силовых электрических цепей с номинальным напряжением до 690 В переменного тока и постоянного до 440 В тока в устройствах распределения электрической энергии.
Применение:
Жилые помещения (дома, квартиры и т.д.). Инфраструктурные объекты (больницы, школы и т.д.). Промышленные, коммерческие и бытовые объекты недвижимости
Преимущество:
Специальная форма корпуса для дополнительного охлаждения контактной группы. Технологическое окошко для наблюдения за положения ножевых контактов. Преобразование из 3-х полюсного в 4-х полюсный рубильник ВНК
Материалы:
Корпус и детали аппарата выполнены из пластика, не поддерживающего горение. Контакты выполнены из высококачественной меди с гальваническим покрытием.
Комплектация:
Дополнительный силовой полюс для рубильника ВНК Соединительные шпильки – 2 шт. Индивидуальная упаковка – стикер со штрихкодом. Руководство по эксплуатации. Паспорт – 1 шт.
Упаковка:
ВНК-35 по 40 шт. ВНК-37 по 20 шт. ВНК-39 по 8 шт.
Характеристики
- Ввод для трубы Нет
- Возможность расширения Нет
- Высота 185
- Гарантия производителя 5 лет
- Глубина 83
- Глубина установочная (встраив.) 83
- Длина 185
- Для провода круглого сечения Нет
- Для провода плоской формы Да
- Для провода сегметного сечения Нет
- Защита контактов (безопасное прикосновение) Нет
- Изолированн. Нет
- Калиброванный Да
- Класс негорючести изоляц. материала согл. UL94 V0
- Количество первичных входов 1
- Количество полюсов 1
- Количество фаз 1
- Компактная версия выключателя-разъединителя Нет
- Конструкция прибора дополнительный полюс
- Контактный вкладыш без контактов Нет
- Макс. допустимое раб. напряжение Ue 690/400
- Макс. допустимый ток Ie 400
- Макс. номин. ток 400
- Макс. поперечное сечение проводника 240
- Макс. толщина шины 4
- Материал контакта Медь
- Материал контактного вкладыша Пластик
- Материал контактной поверхности Необработанная
- Материал корпуса Пластик
- Модульная ширина (общ. кол-во модульных расстояний) 45
- Модульное исполнение Нет
- Монтажная плата Нет
- Номер цвета RAL 7022
- Номин. (расчетное) напряжение 690/400
- Номин. продолжительный ток Iu 690/400
- Номин. ток 400
- Номин. ток In 400
- Отключающая способность при коротком замыкании (Icw) 15
- Пломбируемый (-ая) Нет
- Подходит для аварийной остановки Да
- Подходит для аппаратов с вспомогат. выключателем (доп. контактом Нет
- Подходит для количества подключаемых устройств нет
- Подходит для молниезащиты Нет
- Подходит для применения вне помещений Нет
- Подходит для промежуточного монтажа Нет
- Подходит для установки в распределит. щит Да
- Подходит для устройств с N-шиной Нет
- Подходит для фронтал. монтажа в центре Нет
- Подходит для фронтал. монтажа через 4 отверстия Нет
- Подходит для: Плоская шина
- Пригоден в качестве главного выключателя Нет
- Пригоден в качестве сервисного выключателя Нет
- Пригоден в качестве устройства аварийной остановки Да
- Размер шага 22.5
- Расстояние между шинами 20
- С блокировкой/запираемый (-ая) Нет
- С защитным проводником Нет
- С защитой провода Нет
- С корпусом Да
- С медной шиной Да
- С монтажной платой/панелью Нет
- С прозрачн. (светопрониц.) крышкой Да
- Способ монтажа Винтовой (-ое)
- Способ подключения Шинное соединение
- Тип компонента 4-й (дополнительный) полюс
- Тип контакта замыкающий/размыкающий
- Тип подключения силовой электрич. цепи Да
- Тип электрического подключения Круглый проводник/медная полоса,Винтовое соединение
- Тип элемента управления Да
- Толщина шины (шинопровода) 4
- Установка на защёлках Нет
- Форма да
- Цвет Серый
- Ширина 45+5
- Ширина шинопровода 25
- Ширина шины 25
- Ширина/размер ячейки 45
В наличии на складе: 48 шт.
remainder: 48 шт.
7247.00р.
- На складе
- Код товара: 00000020157
- Артикул: SQ0744-0212
