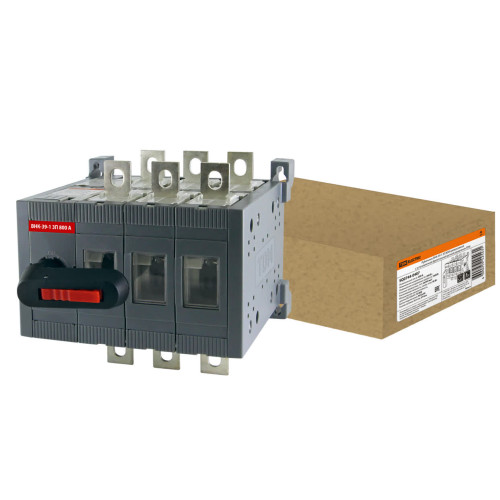

Рубильник ВНК-39-1 3П 800А реверсивный с установленной фронтальной ручкой управления TDM
SQ0744-0407
Назначение:
Использование в щитах АВР. Неавтоматическая коммутация силовых электрических цепей с номин. напряжением до 690 В AC и до 440 В DC в устр. распределения электрической энергии.
Применение:
Промышленные, коммерческие и бытовые объекты недвижимости. Жилые дома. Инфраструктурные объекты.
Преимущество:
Скорость срабатывания механизма не зависит от скорости движения руки оператора (компенсируется пружинами механизма мгновенного действия). Технологическое окошко для наблюдения за положением ножевых контактов. Возможность переключения нагрузки на резервную линию с разрывом питания (I-O-II). Возможность блокировки рукоятки рубильника для предотвращений несанкционированных включений. Исполнения c выносной и установленной фронтальной рукояткой. Специальная форма корпуса для дополнительного охлаждения контактной группы. Широкий диапазон рабочих токов Ie (160–800 А). Реверсивное переключение источника питания под нагрузкой.
Конструкция:
Состоит из полюсных блоков управления, стянутых болтами и сообщающихся между собой при помощи зубчатых шестерней. Реверсивное исполнение заключается в объединении двух выключателей-разъединителей и последовательном подключении блоков управления.
Материалы:
Контакты выполнены из высококачественной меди с гальваническим покрытием. Корпус и детали выполнены из пластика, не поддерживающего горение.
Упаковка:
Рубильник ВНК-35-1 3П 160А реверсивный по 4 шт. Рубильник ВНК-35-1 3П 200А реверсивный по 4 шт. Рубильник ВНК-35-1 3П 250А реверсивный по 4 шт. Рубильник ВНК-37-1 3П 315А реверсивный по 2 шт. Рубильник ВНК-37-1 3П 400А реверсивный по 2 шт. Рубильник ВНК-39-1 3П 630А реверсивный по 1 шт. Рубильник ВНК-39-1 3П 800А реверсивный по 1 шт. Рубильник ВНК-35-2 3П 160А реверсивный по 4 шт. Рубильник ВНК-35-2 3П 200А реверсивный по 4 шт. Рубильник ВНК-35-2 3П 250А реверсивный по 4 шт. Рубильник ВНК-37-2 3П 315А реверсивный по 2 шт. Рубильник ВНК-37-2 3П 400А реверсивный по 2 шт. Рубильник ВНК-39-2 3П 630А реверсивный по 1 шт. Рубильник ВНК-39-2 3П 800А реверсивный по 1 шт.
Характеристики
- A - Степень защиты (NEMA) 1
- N - Номинальный постоянный ток при AC-23, 400 В 800
- Rated permanent current at AC-21, 400 V (*) 800
- Switching power at 400 V (*) 320
- Version as reversing switch (*) Да
- Высота корпуса 160
- Глубина 311
- Глубина корпуса 256
- Количество вспомогат. нормально разомкнутых (НО) контактов 3
- Количество выключателей/переключателей 1
- Количество полюсов 3
- Компактная версия выключателя-разъединителя Да
- Конструкция прибора Комплектное устройство в корпусе
- Макс. допустимое раб. напряжение Ue AC 690
- Моторный привод встроенный Нет
- Моторный привод опционально Нет
- Номин. кратковременно выдерживаемый ток Icw 20
- Номин. напряжение изоляции Ui 1000
- Номин. продолжительный ток Iu 800
- Номин. раб. напряжение 375 ... 400
- Номинальная мощность в рабочем режиме при AC-23, 400 В 380
- Подходит для монтажа на передней стенке, 4 отверстия Да
- Подходит для монтажа на шину Да
- Подходит для напольного монтажа Нет
- Подходит для промежуточного монтажа Да
- Подходит для установки в распределит. щит Да
- Подходит для фронтал. монтажа в центре Да
- Подходит для фронтал. монтажа через 4 отверстия Нет
- Пригоден в качестве главного выключателя Да
- Пригоден в качестве предохранительного выключателя Нет
- Пригоден в качестве сервисного выключателя Да
- Пригоден в качестве устройства аварийной остановки Нет
- Расцепитель напряжения опционально Нет
- С блокировкой/запираемый (-ая) Да
- С защитой от ошибочных действий Нет
- С осью-переходником Нет
- Степень защиты (IP), передняя сторона IP30
- Тип подключения силовой электрич. цепи Болтовое соединение
- Тип элемента управления Рукоятка поворот. удлинённая (широкий хват)
- Условный номин. ток короткого замыкания Iq 20
- Цвет управляющего элемента Черный
- Ширина 250
- Ширина корпуса 311
В наличии на складе: 1 шт.
artem: 1 шт.
100051.00р.
- На складе
- Код товара: 00000022021
- Артикул: SQ0744-0407
