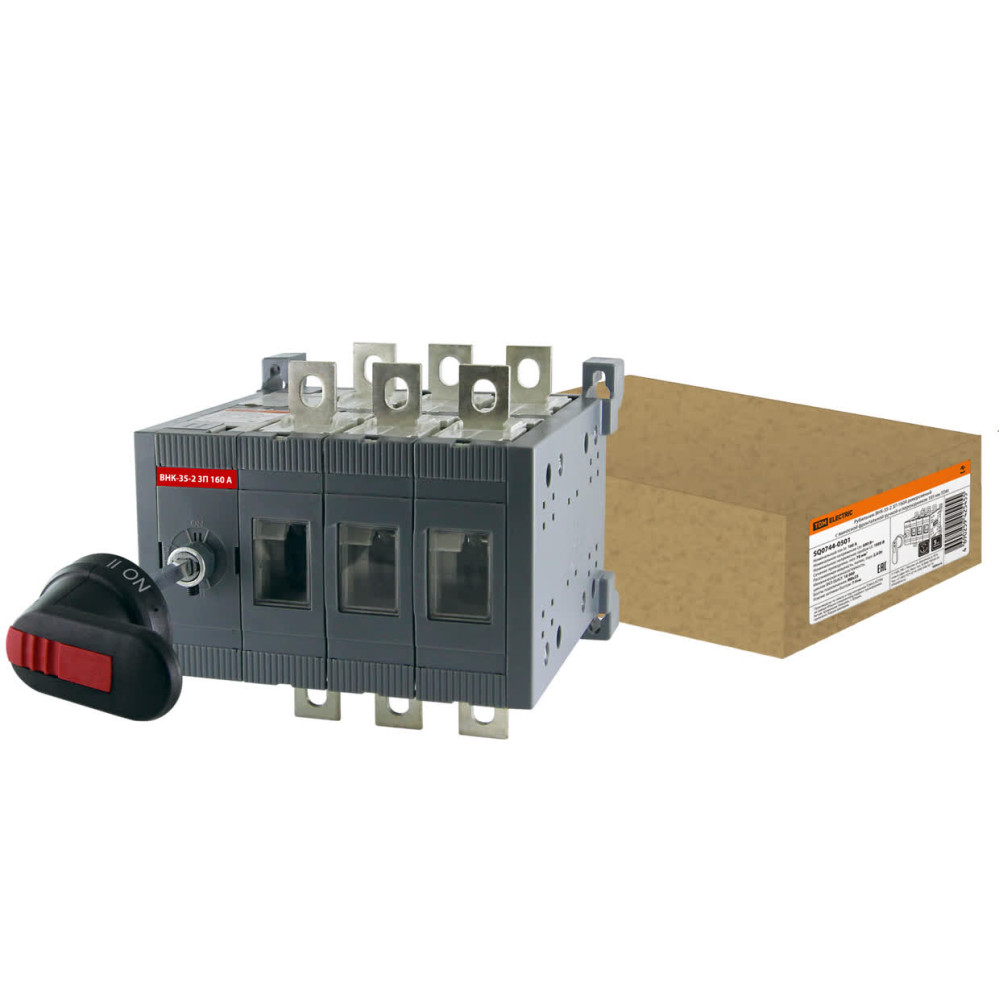

Рубильник ВНК-35-2 3П 160А реверсивный с выносной фронтальной ручкой и переходником 185 мм TDM
SQ0744-0501
Назначение:
Неавтоматическая коммутация силовых электрических цепей с номин. напряжением до 690 В AC и до 440 В DC в устр. распределения электрической энергии. Использование в щитах АВР.
Применение:
Инфраструктурные объекты. Промышленные, коммерческие и бытовые объекты недвижимости. Жилые дома.
Преимущество:
Возможность блокировки рукоятки рубильника для предотвращений несанкционированных включений. Возможность переключения нагрузки на резервную линию с разрывом питания (I-O-II). Исполнения c выносной и установленной фронтальной рукояткой. Скорость срабатывания механизма не зависит от скорости движения руки оператора (компенсируется пружинами механизма мгновенного действия). Технологическое окошко для наблюдения за положением ножевых контактов. Реверсивное переключение источника питания под нагрузкой. Специальная форма корпуса для дополнительного охлаждения контактной группы. Широкий диапазон рабочих токов Ie (160–800 А).
Конструкция:
Состоит из полюсных блоков управления, стянутых болтами и сообщающихся между собой при помощи зубчатых шестерней. Реверсивное исполнение заключается в объединении двух выключателей-разъединителей и последовательном подключении блоков управления.
Материалы:
Корпус и детали выполнены из пластика, не поддерживающего горение. Контакты выполнены из высококачественной меди с гальваническим покрытием.
Упаковка:
Рубильник ВНК-35-1 3П 160А реверсивный по 4 шт. Рубильник ВНК-35-1 3П 200А реверсивный по 4 шт. Рубильник ВНК-35-1 3П 250А реверсивный по 4 шт. Рубильник ВНК-37-1 3П 315А реверсивный по 2 шт. Рубильник ВНК-37-1 3П 400А реверсивный по 2 шт. Рубильник ВНК-39-1 3П 630А реверсивный по 1 шт. Рубильник ВНК-39-1 3П 800А реверсивный по 1 шт. Рубильник ВНК-35-2 3П 160А реверсивный по 4 шт. Рубильник ВНК-35-2 3П 200А реверсивный по 4 шт. Рубильник ВНК-35-2 3П 250А реверсивный по 4 шт. Рубильник ВНК-37-2 3П 315А реверсивный по 2 шт. Рубильник ВНК-37-2 3П 400А реверсивный по 2 шт. Рубильник ВНК-39-2 3П 630А реверсивный по 1 шт. Рубильник ВНК-39-2 3П 800А реверсивный по 1 шт.
Характеристики
- A - Степень защиты (NEMA) 1
- N - Номинальный постоянный ток при AC-23, 400 В 250
- Rated permanent current at AC-21, 400 V (*) 250
- Switching power at 400 V (*) 64
- Version as reversing switch (*) Да
- Высота корпуса 100
- Глубина 170
- Глубина корпуса 150
- Количество вспомогат. нормально разомкнутых (НО) контактов 3
- Количество выключателей/переключателей 1
- Количество полюсов 3
- Компактная версия выключателя-разъединителя Да
- Конструкция прибора Комплектное устройство в корпусе
- Макс. допустимое раб. напряжение Ue AC 690
- Моторный привод встроенный Нет
- Моторный привод опционально Нет
- Номин. кратковременно выдерживаемый ток Icw 8
- Номин. напряжение изоляции Ui 1000
- Номин. продолжительный ток Iu 160
- Номин. раб. напряжение 375 ... 400
- Номинальная мощность в рабочем режиме при AC-23, 400 В 79
- Подходит для монтажа на передней стенке, 4 отверстия Да
- Подходит для монтажа на шину Да
- Подходит для напольного монтажа Нет
- Подходит для промежуточного монтажа Да
- Подходит для установки в распределит. щит Да
- Подходит для фронтал. монтажа в центре Да
- Подходит для фронтал. монтажа через 4 отверстия Нет
- Пригоден в качестве главного выключателя Да
- Пригоден в качестве предохранительного выключателя Нет
- Пригоден в качестве сервисного выключателя Да
- Пригоден в качестве устройства аварийной остановки Нет
- Расцепитель напряжения опционально Нет
- С блокировкой/запираемый (-ая) Да
- С защитой от ошибочных действий Нет
- С осью-переходником Нет
- Степень защиты (IP), передняя сторона IP30
- Тип подключения силовой электрич. цепи Болтовое соединение
- Тип элемента управления Рукоятка поворот. короткая (узкий хват)
- Условный номин. ток короткого замыкания Iq 8
- Цвет управляющего элемента Черный
- Ширина 150
- Ширина корпуса 170
В наличии на складе: 4 шт.
artem: 4 шт.
29303.00р.
- На складе
- Код товара: 00000022022
- Артикул: SQ0744-0501
