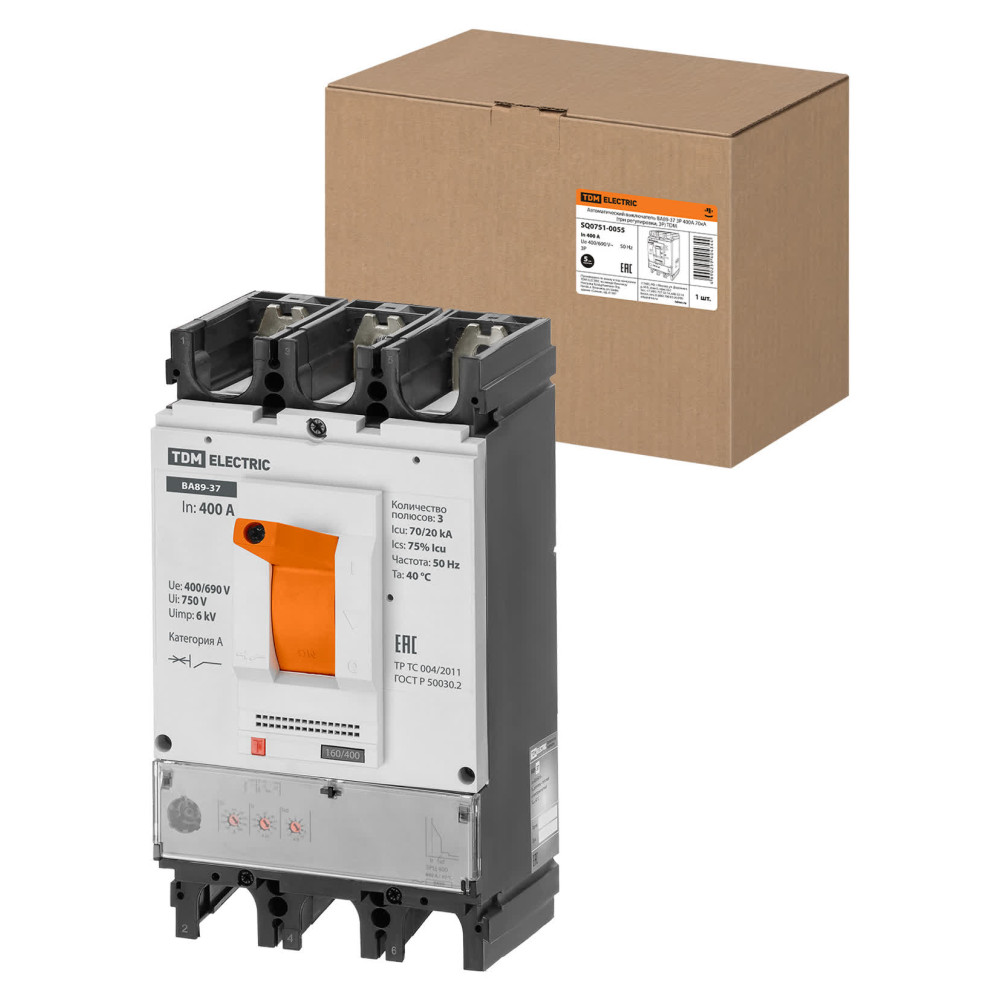

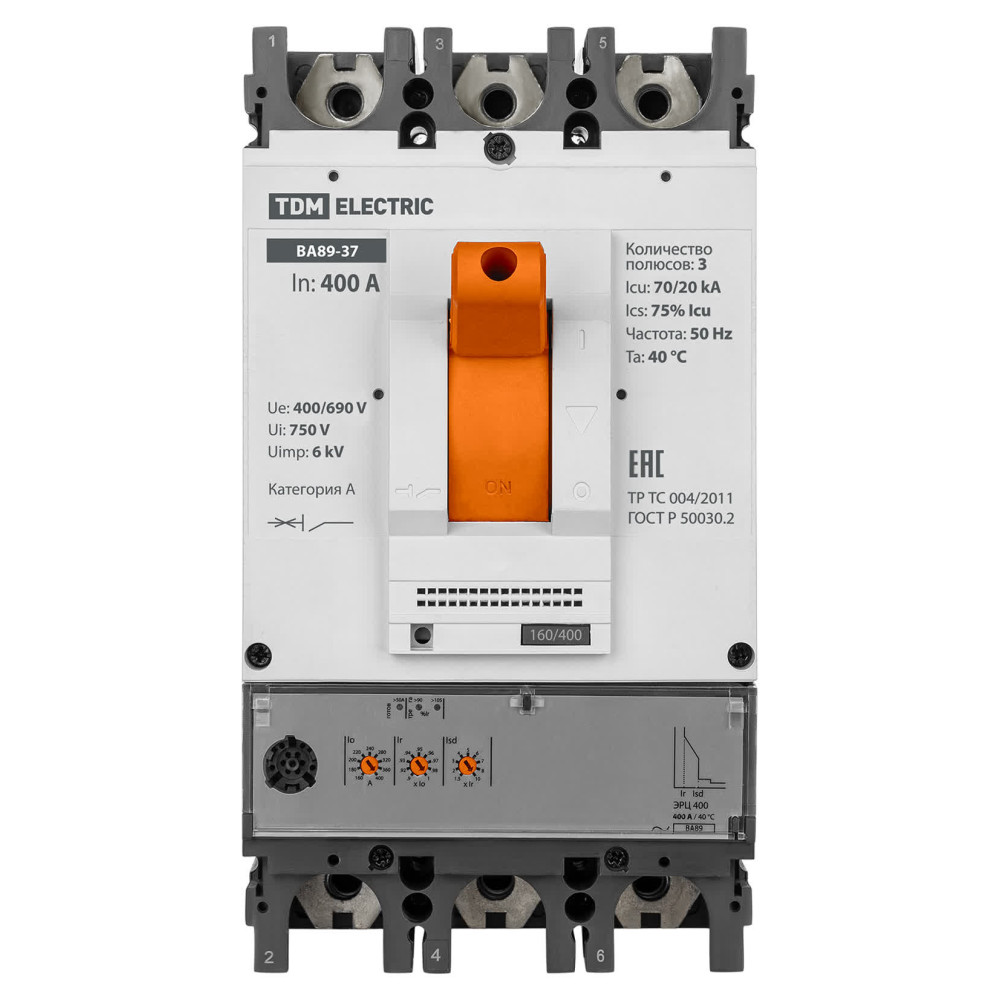

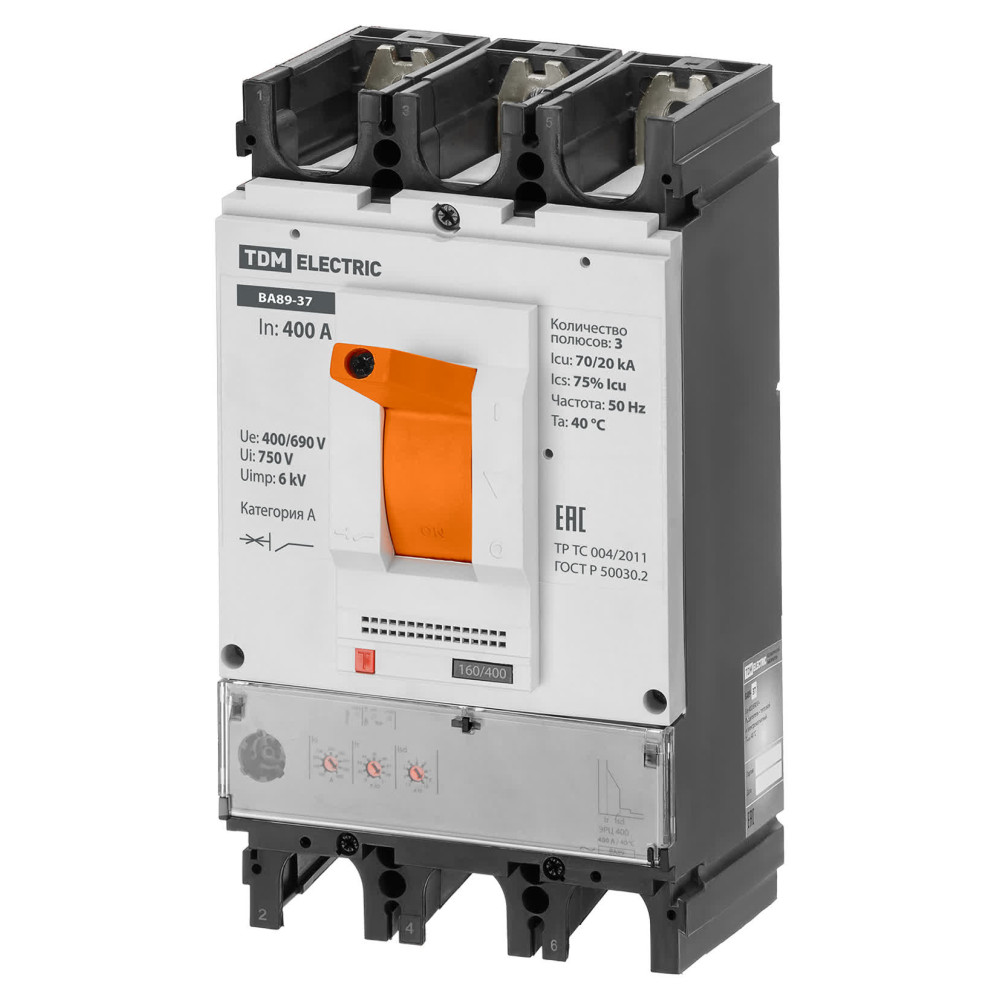

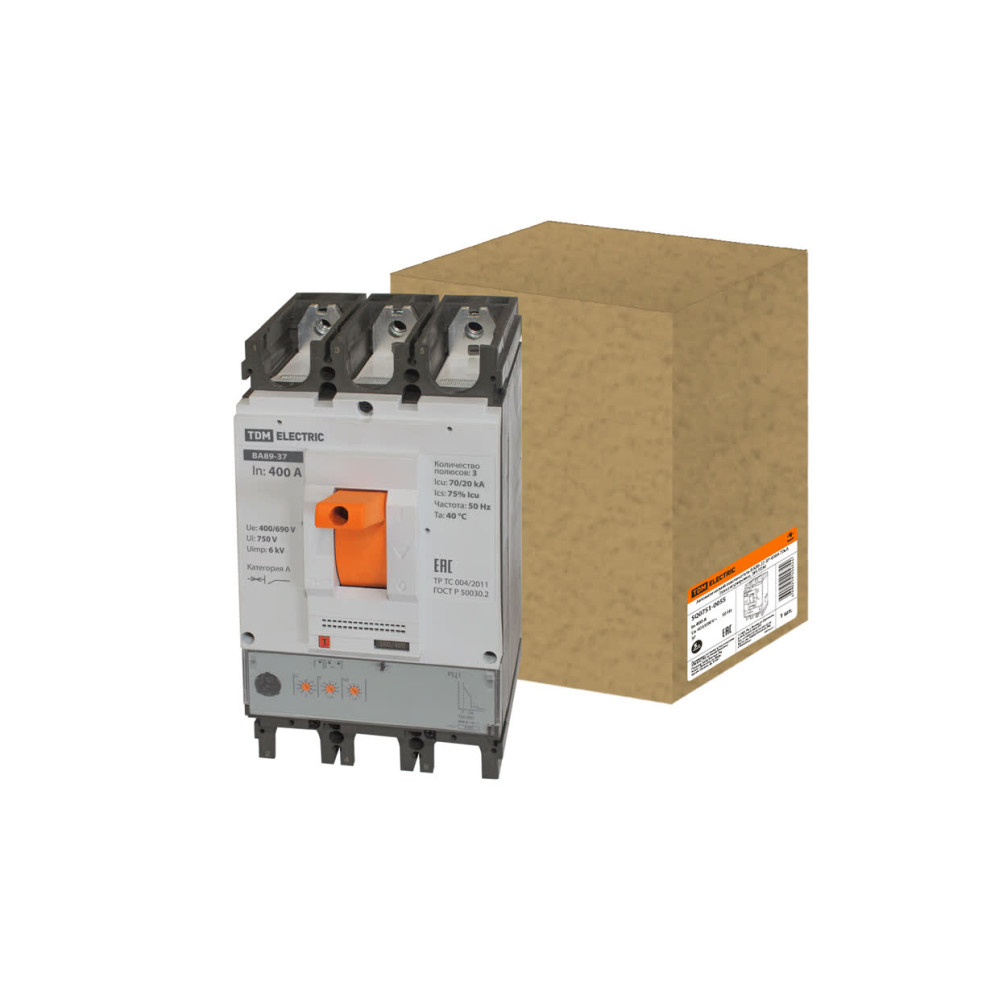

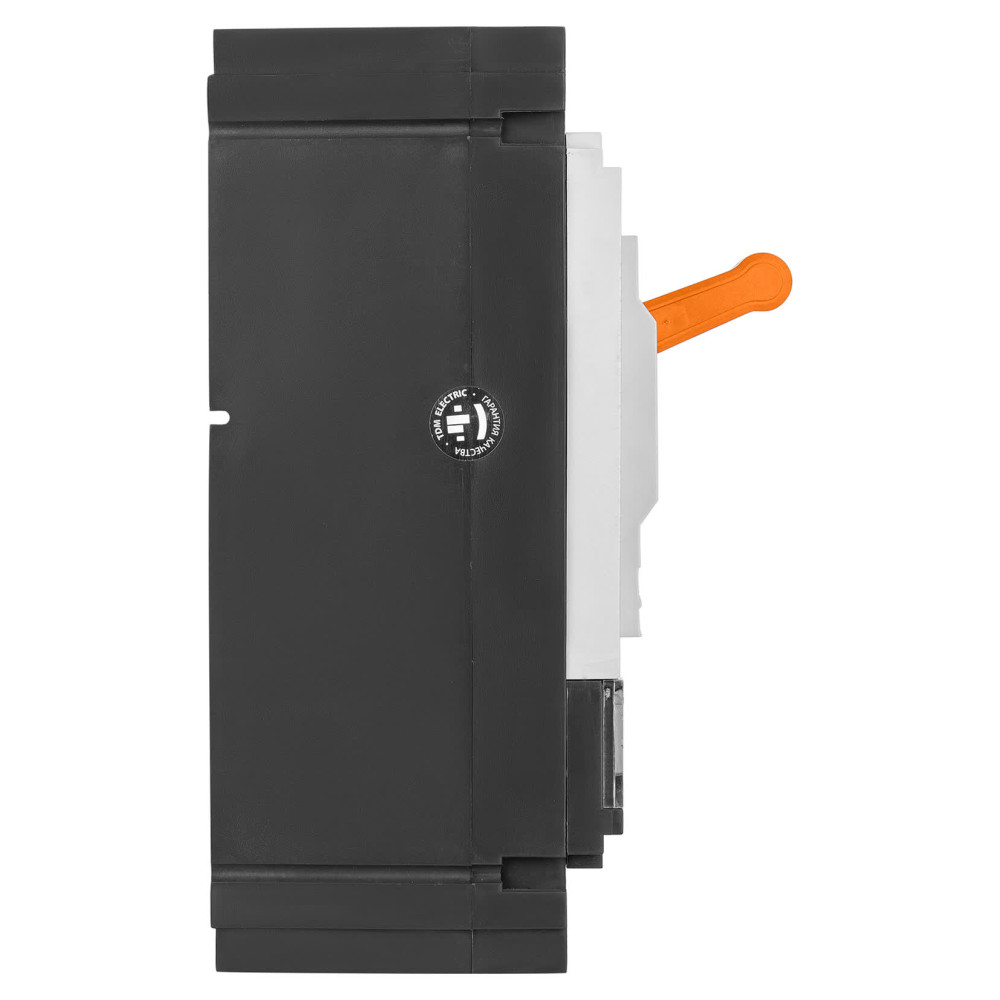

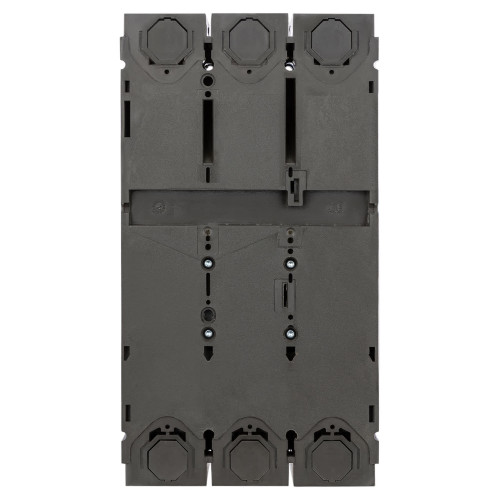

Автоматический выключатель ВА89-37 3Р 400А 70кА (три регулировки, ЭР) TDM
SQ0751-0055
Назначение:
Отключение сверхтоков при коротких замыканиях (КЗ), а также для нечастых (до 40 раз в сутки) оперативных отключений электрических цепей. Соответствуют ГОСТ Р 50030.2 и ТР ТС 004/2011. Защита от токов перегрузки и короткого замыкания в различных электроустановках переменного тока с номинальным напряжением 400 В и частотой 50 Гц. Категория применения А (специально не предназначены для обеспечения селективности в условиях КЗ).
Применение:
В качестве выключателей-разъединителей в щитах ГРЩ и ЩС. В качестве вводных авт. выкл. в электрических щитах на объектах гражданского и коммерческого строительства, а также производственных площадках. В схемах АВР. Для защиты электродвигателей. Для защиты отходящих линий трехфазных электрических сетей переменного тока с напряжением 0,4 кВ и частотой 50 Гц.
Преимущество:
Высокая предельная коммутационная способность (Icu) для автоматических выключателей с номинальными токами до 630 А = 70 кА, до 1600 А = 65 кА. Наличие роторного механизма двойного разрыва цепи, выполненного в отдельном корпусе. Полный набор аксесс.: электроприводы, вспомогательные контакты, независимые и минимальные расцепители, расширенные выводы и приводы ручные поворотные. Гарантия 5 лет. Гарантированная защита электрических систем, двигателей и генераторов. Наличие регулируемого термомагнитного (на токи от 12,5 до 250 А) и электронного (на токи от 315 до 1600 А) расцепителя. Способность к токоограничению.
Материалы:
Маркировка, нанесенная лазерным принтером, не подвержена истиранию в пределах срока эксплуатации автоматического выключателя. Контакты выполнены из вольфрам-серебряного сплава с содержанием серебра не менее 75%. Корпус выполнен из термостойкого пластика не поддерживающего горение.
Характеристики
- Высота 0.26
- Глубина 0.12
- Диапазон регулировки без задержки срабатывания расцепителя корот 0 ... 0,5
- Диапазон уставки тока расцепления 0,8 ... 1
- Количество полюсов 3
- Конструкция прибора Комплектное устройство в корпусе
- Номин. коммутируем. мощность при AC-3, 230 В 880
- Номин. коммутируем. мощность при AC-3, 400 В 1520
- Номин. отключающая способность Icu при 400 В, AC 70
- Номин. продолжительный ток Iu 400
- Номин. раб. напряжение 400 ... 690
- Номин. раб. ток Ie при AC-15, 230 В 400
- С встроенным расцепителем пониженного напряжения Нет
- С интегрированным вспомогат. переключателем Нет
- С тепловой защитой Нет
- Степень защиты (IP) IP20

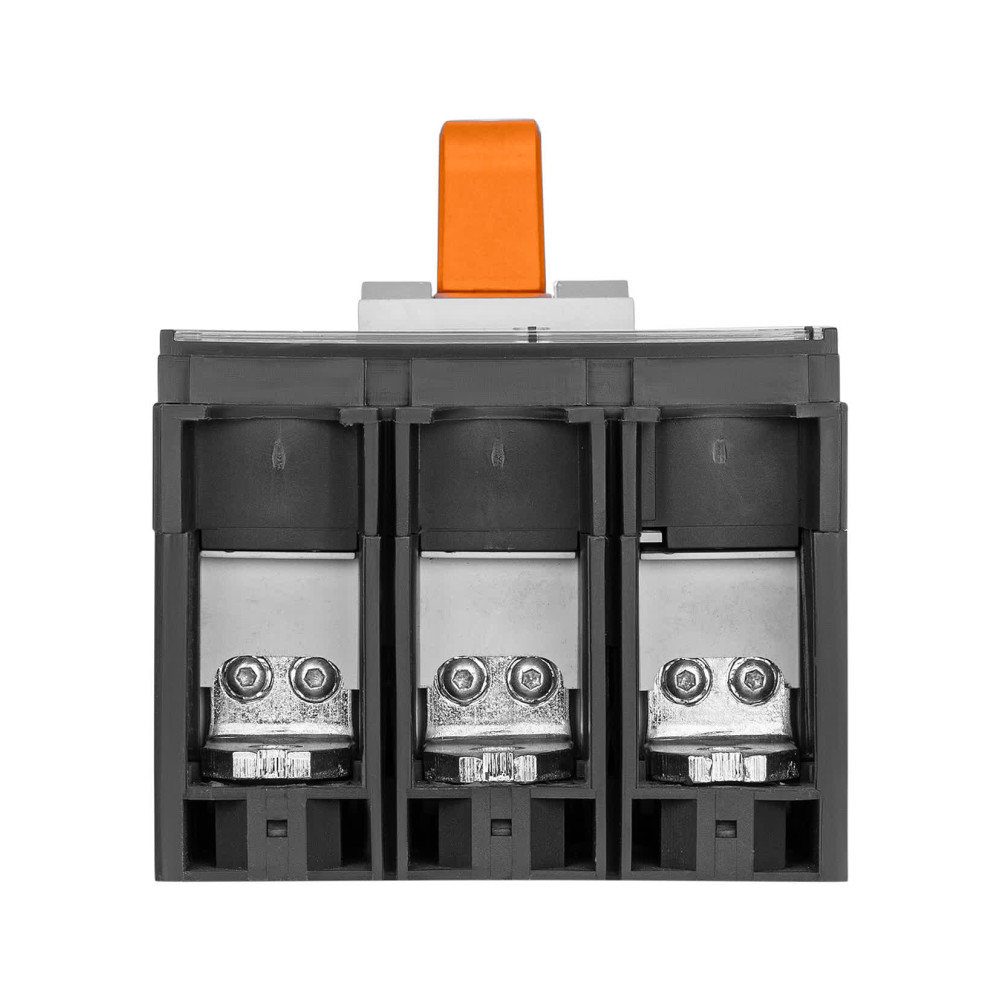

- Тип подключения силовой электрич. цепи Винтовое соединение
- Тип расцепителя Электронный
- Чувствительность к обрыву фазы Нет
- Ширина 0.14
В наличии на складе: Ожидается поступление
65010.00р.
- Ожидается поступление
- Код товара: 00000020178
- Артикул: SQ0751-0055
