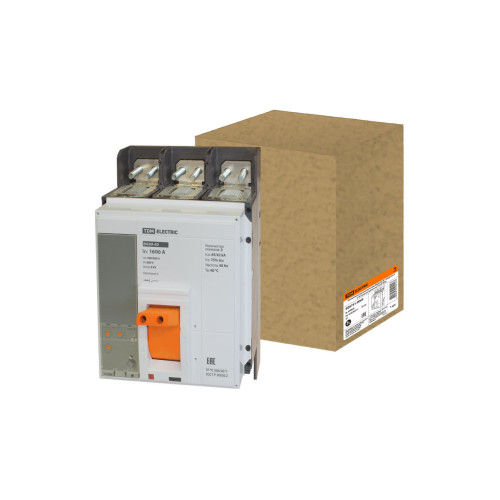

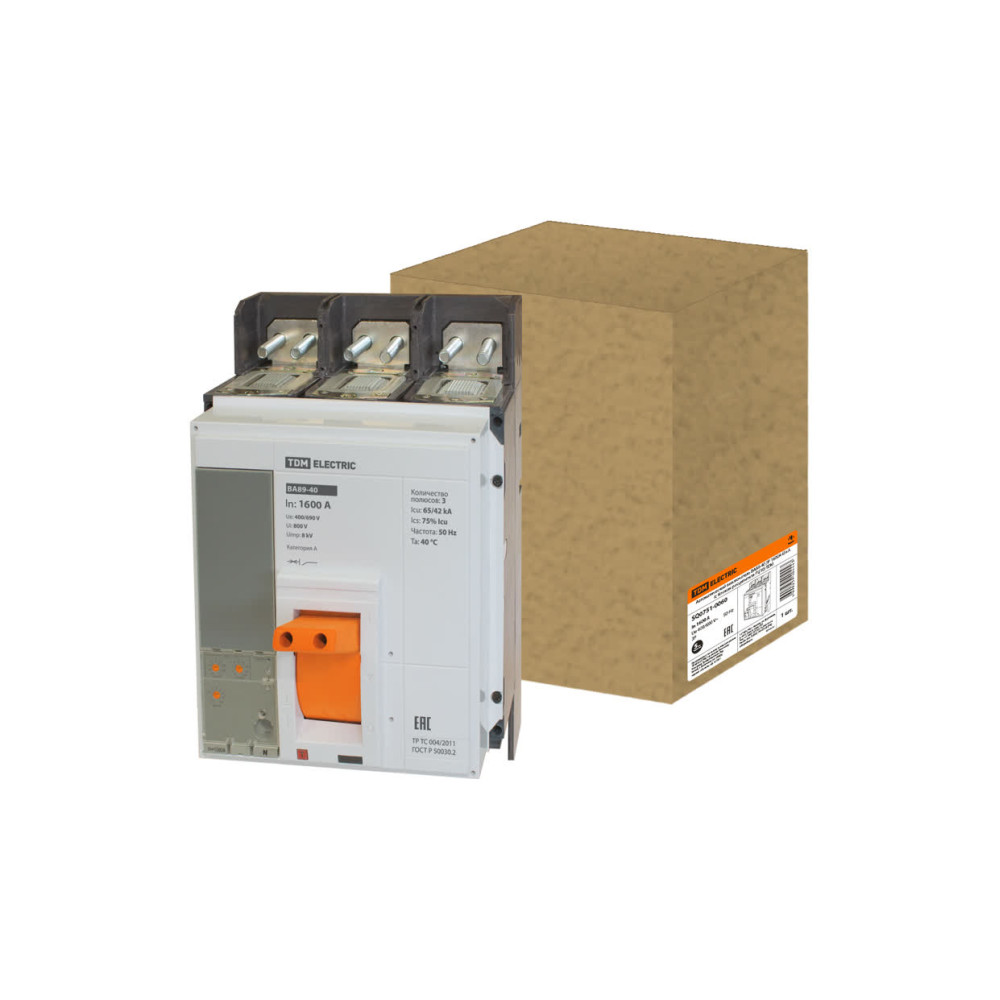

Автоматический выключатель ВА89-40 3Р 1600А 65кА (с блоком расцепителя РЦ10) TDM
SQ0751-0060
Назначение:
Защита от токов перегрузки и короткого замыкания в различных электроустановках переменного тока с номинальным напряжением 400 В и частотой 50 Гц. Отключение сверхтоков при коротких замыканиях (КЗ), а также для нечастых (до 40 раз в сутки) оперативных отключений электрических цепей. Категория применения А (специально не предназначены для обеспечения селективности в условиях КЗ). Соответствуют ГОСТ Р 50030.2 и ТР ТС 004/2011.
Применение:
В схемах АВР. Для защиты отходящих линий трехфазных электрических сетей переменного тока с напряжением 0,4 кВ и частотой 50 Гц. В качестве выключателей-разъединителей в щитах ГРЩ и ЩС. Для защиты электродвигателей. В качестве вводных авт. выкл. в электрических щитах на объектах гражданского и коммерческого строительства, а также производственных площадках.
Преимущество:
Наличие роторного механизма двойного разрыва цепи, выполненного в отдельном корпусе. Способность к токоограничению. Высокая предельная коммутационная способность (Icu) для автоматических выключателей с номинальными токами до 630 А = 70 кА, до 1600 А = 65 кА. Гарантированная защита электрических систем, двигателей и генераторов. Гарантия 5 лет. Полный набор аксесс.: электроприводы, вспомогательные контакты, независимые и минимальные расцепители, расширенные выводы и приводы ручные поворотные. Наличие регулируемого термомагнитного (на токи от 12,5 до 250 А) и электронного (на токи от 315 до 1600 А) расцепителя.
Материалы:
Контакты выполнены из вольфрам-серебряного сплава с содержанием серебра не менее 75%. Маркировка, нанесенная лазерным принтером, не подвержена истиранию в пределах срока эксплуатации автоматического выключателя. Корпус выполнен из термостойкого пластика не поддерживающего горение.
Характеристики
- Высота 0.33
- Глубина 0.16
- Диапазон регулировки без задержки срабатывания расцепителя корот 0 ... 0,5
- Диапазон уставки тока расцепления 0,8 ... 1
- Количество полюсов 3
- Конструкция прибора Комплектное устройство в корпусе
- Номин. коммутируем. мощность при AC-3, 230 В 3520
- Номин. коммутируем. мощность при AC-3, 400 В 6080
- Номин. отключающая способность Icu при 400 В, AC 65
- Номин. продолжительный ток Iu 1600
- Номин. раб. напряжение 400 ... 690
- Номин. раб. ток Ie при AC-15, 230 В 1600
- С встроенным расцепителем пониженного напряжения Нет
- С интегрированным вспомогат. переключателем Нет
- С тепловой защитой Нет
- Степень защиты (IP) IP20
- Тип подключения силовой электрич. цепи Винтовое соединение
- Тип расцепителя Электронный
- Чувствительность к обрыву фазы Нет
- Ширина 0.21
В наличии на складе: 27 шт.
remainder: 27 шт.
224169.00р.
- На складе
- Код товара: 00000020183
- Артикул: SQ0751-0060
