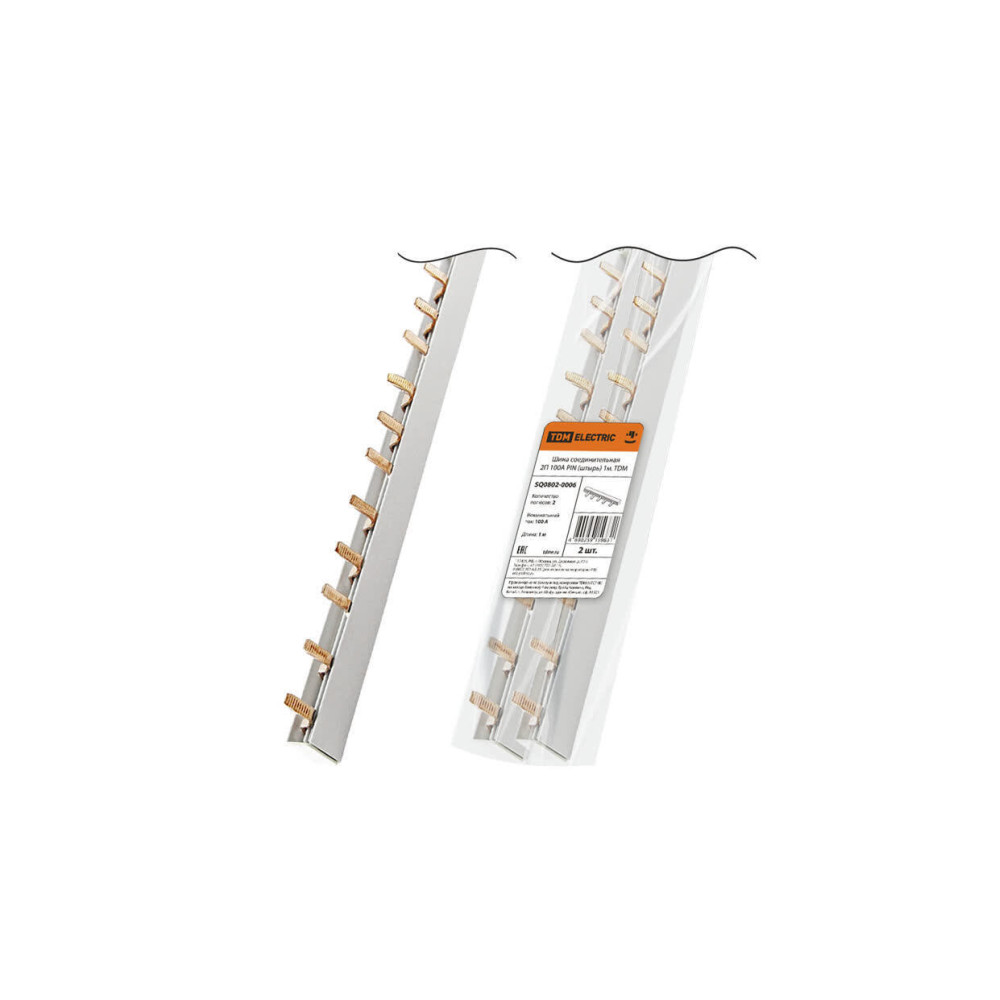

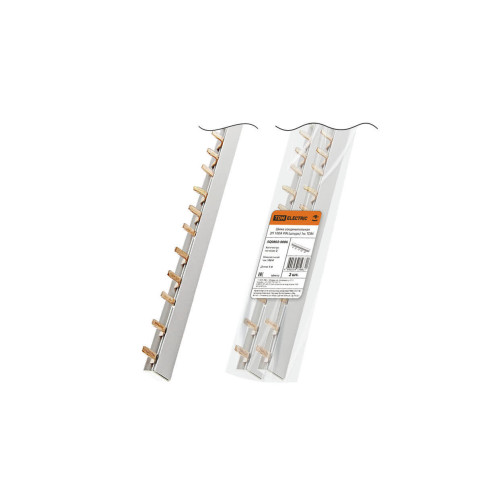

Шина соединительная 2П 100A PIN (штырь) 1м. TDM
SQ0802-0006
Назначение:
Шины соединительные используются для удобного и безопасного соединения групп: - автоматических выключателей; – автоматических выключателей, управляемых дифференциальным током (АВДТ); – выключателей, управляемых дифференциальным током (УЗО) и других модульных устройств.
Применение:
В шкафах, щитах, сборках.
Преимущество:
Возможность коммутации группы автоматических выключателей без использования провода
Конструкция:
Однополюсная гребенка состоит из одной сплошной медной пластины прямоугольного сечения (шинки) на которой выполнены ответвления через определенное расстояние для параллельного подключения модульных автоматов, УЗО, дифавтоматов, контакторов . Пластина помещается в специальный пластиковый корпус из негорючего материала. Двух и трехполюсные шины имеют соответственно две и три сплошные пластины отделенные друг от друга изоляционной перегородкой.
Материалы:
Изолирующий профиль изготовлен из самозатухающего пластика
Комплектация:
Паспорт
Характеристики
- Высота 13
- Длина 1000
- Изолированн. Да
- Количество модулей (модульная ширина) 54
- Количество полюсов 2
- Количество фаз 2
- Макс. допустимое раб. напряжение Ue 415
- Номин. импульсное напряжение 4
- Номин. кратковременно выдерживаемый ток Icw 5
- Номин. продолжительный ток Iu 100
- Подходит для аппаратов с вспомогат. выключателем (доп. контактом Нет
- Подходит для количества подключаемых устройств 2
- Подходит для устройств с N-шиной Нет
- Поперечное сечение 22
- Размер шага 18
- Способ монтажа Сверху
- Тип электрического подключения Штырь (Pin)
- Условный номин. ток короткого замыкания Iq 25
- Ширина 20
В наличии на складе: Ожидается поступление
3170.00р.
- Ожидается поступление
- Код товара: 00000009611
- Артикул: SQ0802-0006
