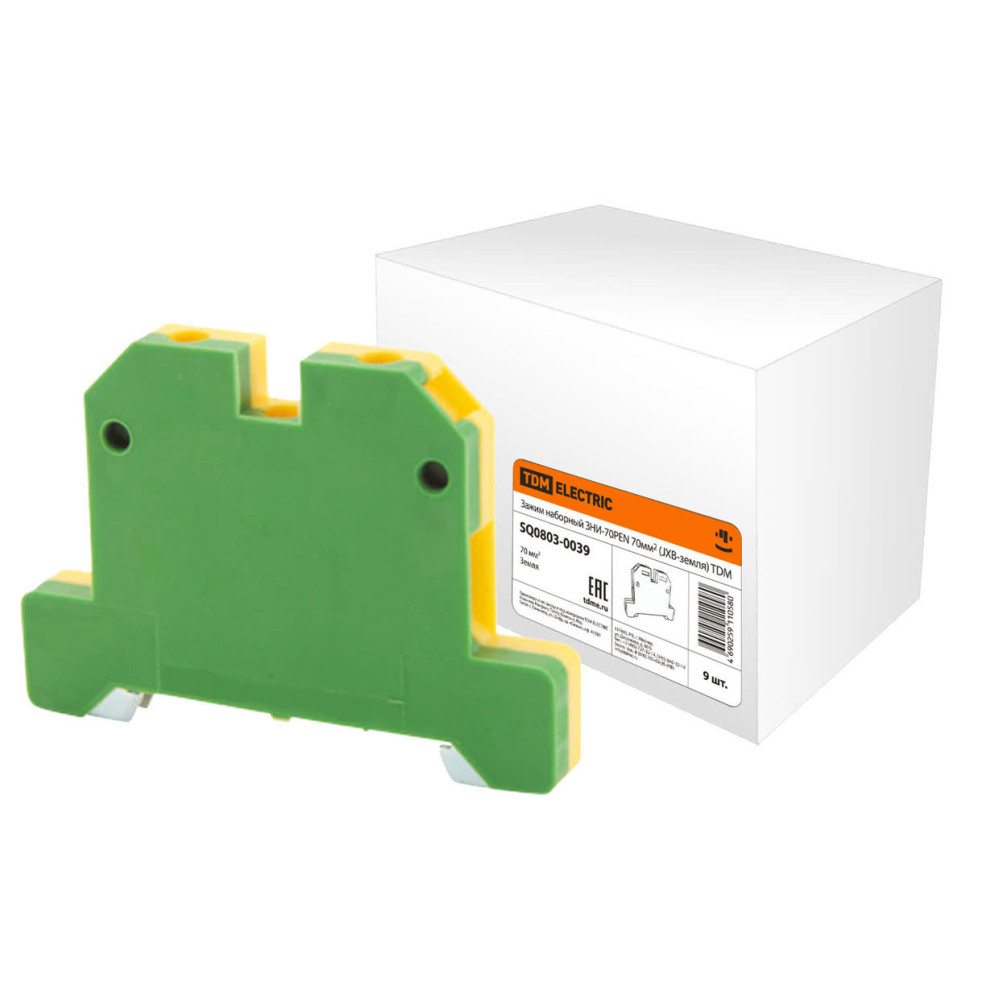

Зажим наборный ЗНИ-70PEN 70мм2 (JXB-земля) TDM
SQ0803-0039
Назначение:
Для безопасного и компактного подключения фазных, нулевых и защитных проводников различного сечения.
Применение:
Шкафы, щиты, сборки. Технологическое оборудование в качестве комплектующих.
Преимущество:
Клеммы ЗНТ - экономически выгодное устройство для компактного размещения на DIN-рейку. Наличие центральных перемычек позволяет создавать блоки распределения без дополнительных усилий. Система зажима проводника не деформирует провод и обеспечивает надежное прижатие к токоведущей пластине. В ЗНИ большого сечения используются HEX-винты, обеспечивающие лучшее качество прижима провода при меньших усилиях. Простая и быстрая система монтажа/демонтажа ЗНИ на DIN-рейку увеличивает скорость установки.
Материалы:
Корпус выполнен из цветного негорючего полиамида (PA66) Прижимные колодки выполнены из никелированной стали. Токоведущая пластина выполнена из латуни с гальваническим покрытием.
Упаковка:
Руководство по эксплуатации - 1 шт. на групповую упаковку Паспорт - 1 шт. на групповую упаковку ЗНИ-2,5мм2 по 50 шт. ЗНИ-4мм2 по 50 шт. ЗНИ-6мм2 по 40 шт. ЗНИ-10мм2 по 30 шт. ЗНИ-16мм2 по 30 шт. ЗНИ-35мм2 по 16 шт. ЗНИ-70мм2 по 9 шт. ЗНИ-2,5PEN 2,5мм2 по 40 шт. ЗНИ-4PEN 4мм2 по 40 шт. ЗНИ-6PEN 6мм2 по 33 шт. ЗНИ-10PEN 10мм2 по 25 шт. ЗНИ-16PEN 16мм2 по 20 шт. ЗНИ-35PEN 35мм2 по 16 шт. ЗНИ-50PEN 50мм2 по 10 шт. ЗНИ-70PEN 70мм2 по 9 шт.
Характеристики
- Возможно использование с функцией PEN Да
- Высота (на мин. возможной высоте установки) 77
- Длина 71
- Изолированн. Да
- Класс негорючести изоляц. материала согл. UL94 V0
- Количество зажимов на 1 уровень 2
- Количество полюсов 1
- Количество уровней 1
- Напряжение питания для индикатора дефекта 12
- Номин. (расчетное) напряжение 220 ... 609
- Номин. ток In 192
- Позиция соединения Сверху
- Поперечн. сечение подключ. многопроволочного (гибкого) провода 35 ... 70
- Поперечн. сечение подключ. однопроволочного (жесткого) провода 35 ... 70
- Поперечн. сечение подключ. тонкопроволочного провода без наконеч 35 ... 70
- Поперечн. сечение подключ. тонкопроволочного провода с наконечни 35 ... 70
- Поперечное сечение жилы 6
- Проверено на взрывобезопасность по версии "Ex e" Нет
- Рабочая температура -30 ... 40
- Размер модуля 5.2
- С защитой от прикосновения Да
- С интегрированным тестовым гнездом Нет
- С пломбировочной крышкой Нет
- Соединенные внутри уровни (между собой) Да
- Способ монтажа DIN-рейка (с Ω-профилем) 35 мм
- Тип индикатора для индикации дефекта Нет (без)
- Тип питания для индикации дефекта AC/DC (перемен./постоян.)
- Тип разделения Слайдер
- Тип электрич. соединения 1 Соединение с пружинным зажимом
- Тип электрич. соединения 2 Соединение с пружинным зажимом
- Требуется торцевая пластина Нет
- Ширина/размер ячейки 20
