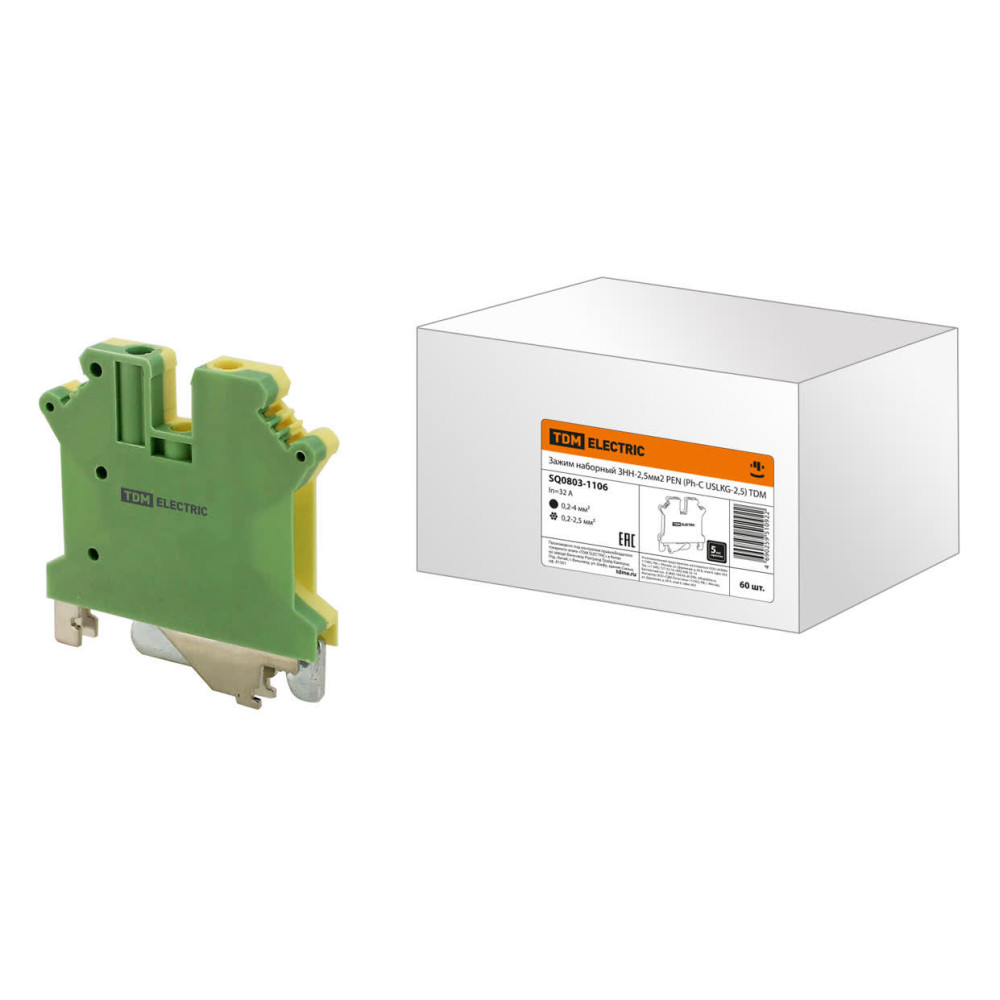

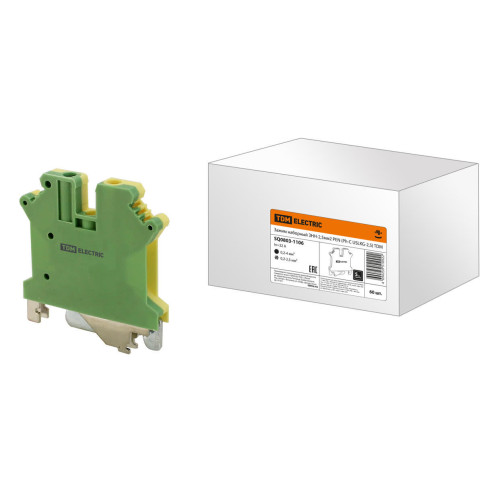

Зажим наборный ЗНН-2,5мм2 PEN (Ph-C USLKG-2,5) TDM
SQ0803-1106
Назначение:
• Зажимы наборные серии ЗНН для плавких вставок 5х20 мм - заглушки – для изоляции токопроводящей сердцевины зажимов серии ЗНН; - разделители – для разделения зажимов на подгруппы; - являются держателями стеклянных цилиндрических плавких вставок 5х20 мм с номинальным током до 6,3 А (плавкая вставка приобретается отдельно). • Зажимы серии ЗНН - для безопасного и компактного присоединения круглых медных или алюминиевых проводников со специальной или без специальной подготовки. - ограничители серии ЗНН – для изолированной, надежной и неподвижной фиксации модульного оборудования на DIN-рейке (35 мм). - для присоединения измерительных приборов в электрических цепях. В ассортименте ТМ TDM ELECTRIC имеются аналогичные плавкие вставки типов: Н520Т; Н520Б ВПТ; ВПБ (быстродействующие и замедленного срабатывания). • Аксессуары для зажимов серии ЗНН - маркировка – для цифровой маркировки токоведущих линий; Также служат посадочной основой для держателей маркировки серии ЗНН; - винтовые перемычки – для электрического и механического соединения зажимов серии ЗНН при помощи поперечного винтового присоединения; - держатели маркировки – для интеграции маркировки групп зажимов серии ЗНН. • Зажимы наборные измерительные серии ЗНН
Применение:
В технологическом оборудовании в качестве комплектующих. НКУ различного назначения.
Преимущество:
Надежная фиксация многожильных круглых проводников без использования специальной подготовки (оконцевание наконечником). Использование винтовых перемычек позволяет распределить потенциал на группу от 2-х до 10-ти зажимов ЗНН. Крупная и четкая маркировка клеммных контактов. Новая усовершенствованная система клеммного зажима токоведущей жилы, которая не нуждается в протяжке винтов. Возможность подключения нескольких проводов. Выступающий за очертания разделитель групп обеспечивает оптическое и электрическое разделение зажимов ЗНН. Универсальное крепление на DIN-рейку и G-образную рейку. Заземляющие клеммы (PEN) обеспечивают надежный контакта с DIN-рейкой при помощи механической фиксации.
Материалы:
Корпус выполнен из негорючего полиамида (PA6.6). Прижимные винты выполнены из стали. Токоведущая пластина выполнена из латуни с гальваническим покрытием.
Характеристики
- Возможно использование с функцией PEN Да
- Высота (на мин. возможной высоте установки) 45.5
- Длина 42.5
- Изолированн. Да
- Класс негорючести изоляц. материала согл. UL94 V0
- Количество зажимов на 1 уровень 2
- Количество полюсов 1
- Количество уровней 1
- Напряжение питания для индикатора дефекта 12
- Номин. (расчетное) напряжение 220 ... 641
- Номин. ток In 32
- Позиция соединения Сверху
- Поперечн. сечение подключ. многопроволочного (гибкого) провода 0,2 ... 2,5
- Поперечн. сечение подключ. однопроволочного (жесткого) провода 0,2 ... 4
- Поперечн. сечение подключ. тонкопроволочного провода без наконеч 0,2 ... 2,5
- Поперечн. сечение подключ. тонкопроволочного провода с наконечни 0,2 ... 2,5
- Поперечное сечение жилы 2.5
- Проверено на взрывобезопасность по версии "Ex e" Нет
- Рабочая температура -30 ... 40
- Размер модуля 5.2
- С защитой от прикосновения Да
- С интегрированным тестовым гнездом Нет
- С пломбировочной крышкой Нет
- Соединенные внутри уровни (между собой) Да
- Способ монтажа DIN-рейка (с Ω-профилем) 35 мм
- Тип индикатора для индикации дефекта Нет (без)
- Тип питания для индикации дефекта AC/DC (перемен./постоян.)
- Тип разделения Слайдер
- Тип электрич. соединения 1 Соединение с пружинным зажимом
- Тип электрич. соединения 2 Соединение с пружинным зажимом
- Требуется торцевая пластина Нет
- Ширина/размер ячейки 5.5
В наличии на складе: 6490 шт.
remainder: 6490 шт.
165.00р.
- На складе
- Код товара: 00000027002
- Артикул: SQ0803-1106
