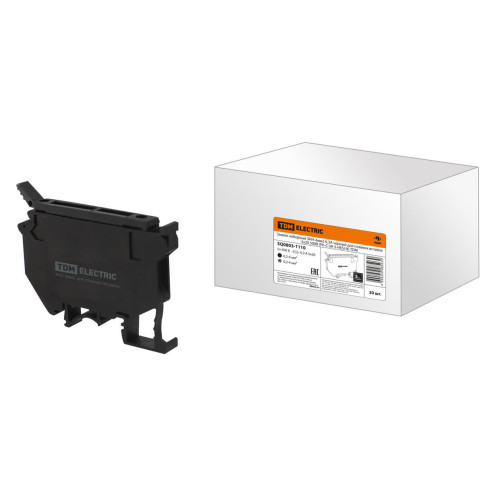

Зажим наборный ЗНН-4мм2 6,3А черный для плавких вставок 5х20 500В (Ph-C UK 5-HESI N) TDM
SQ0803-1110
Назначение:
Также служат посадочной основой для держателей маркировки серии ЗНН; • Зажимы наборные измерительные серии ЗНН - для присоединения измерительных приборов в электрических цепях. - ограничители серии ЗНН – для изолированной, надежной и неподвижной фиксации модульного оборудования на DIN-рейке (35 мм). - держатели маркировки – для интеграции маркировки групп зажимов серии ЗНН. В ассортименте ТМ TDM ELECTRIC имеются аналогичные плавкие вставки типов: Н520Т; Н520Б ВПТ; ВПБ (быстродействующие и замедленного срабатывания). • Аксессуары для зажимов серии ЗНН - разделители – для разделения зажимов на подгруппы; • Зажимы серии ЗНН - для безопасного и компактного присоединения круглых медных или алюминиевых проводников со специальной или без специальной подготовки. - являются держателями стеклянных цилиндрических плавких вставок 5х20 мм с номинальным током до 6,3 А (плавкая вставка приобретается отдельно). - заглушки – для изоляции токопроводящей сердцевины зажимов серии ЗНН; - маркировка – для цифровой маркировки токоведущих линий; • Зажимы наборные серии ЗНН для плавких вставок 5х20 мм - винтовые перемычки – для электрического и механического соединения зажимов серии ЗНН при помощи поперечного винтового присоединения;
Применение:
НКУ различного назначения. В технологическом оборудовании в качестве комплектующих.
Преимущество:
Надежная фиксация многожильных круглых проводников без использования специальной подготовки (оконцевание наконечником). Заземляющие клеммы (PEN) обеспечивают надежный контакта с DIN-рейкой при помощи механической фиксации. Новая усовершенствованная система клеммного зажима токоведущей жилы, которая не нуждается в протяжке винтов. Возможность подключения нескольких проводов. Универсальное крепление на DIN-рейку и G-образную рейку. Крупная и четкая маркировка клеммных контактов. Использование винтовых перемычек позволяет распределить потенциал на группу от 2-х до 10-ти зажимов ЗНН. Выступающий за очертания разделитель групп обеспечивает оптическое и электрическое разделение зажимов ЗНН.
Материалы:
Корпус выполнен из негорючего полиамида (PA6.6). Токоведущая пластина выполнена из латуни с гальваническим покрытием. Прижимные винты выполнены из стали.
Характеристики
- Высота (на мин. возможной высоте установки) 51
- Длина 72
- Изолированн. Да
- Класс негорючести изоляц. материала согл. UL94 V0
- Количество зажимов на 1 уровень 2
- Количество полюсов 1
- Количество уровней 1
- Материал изоляции корпуса Термопласт
- Направление кодирования Горизонтальн. и вертикальн.
- Номин. (расчетное) напряжение 220 ... 500
- Номин. ток In 41
- Позиция соединения Сбоку
- Поперечн. сечение подключ. многопроволочного (гибкого) провода 0,2 ... 4
- Поперечн. сечение подключ. однопроволочного (жесткого) провода 0,2 ... 4
- Поперечн. сечение подключ. тонкопроволочного провода без наконеч 0,2 ... 4
- Поперечн. сечение подключ. тонкопроволочного провода с наконечни 0,2 ... 4
- Поперечное сечение жилы 4
- Рабочая температура -30 ... 40
- Размер модуля 8
- С защитой от прикосновения Да
- Соединенные внутри уровни (между собой) Да
- Способ монтажа DIN-рейка (с Ω-профилем)/G-рейка (с G-профилем)
- Тип держателя предохранителя Поворотный
- Тип индикатора для индикации дефекта Нет (без)
- Тип питания для индикации дефекта AC/DC (перемен./постоян.)
- Тип разделения Слайдер
- Тип разъединения кросс-соединения Нет (без)
- Тип электрич. соединения 1 Винтовое соединение
- Тип электрич. соединения 2 Винтовое соединение
- Требуется торцевая пластина Да
- Цвет Черный
- Ширина/размер ячейки 8
В наличии на складе: 6000 шт.
remainder: 6000 шт.
240.00р.
- На складе
- Код товара: 00000027004
- Артикул: SQ0803-1110
