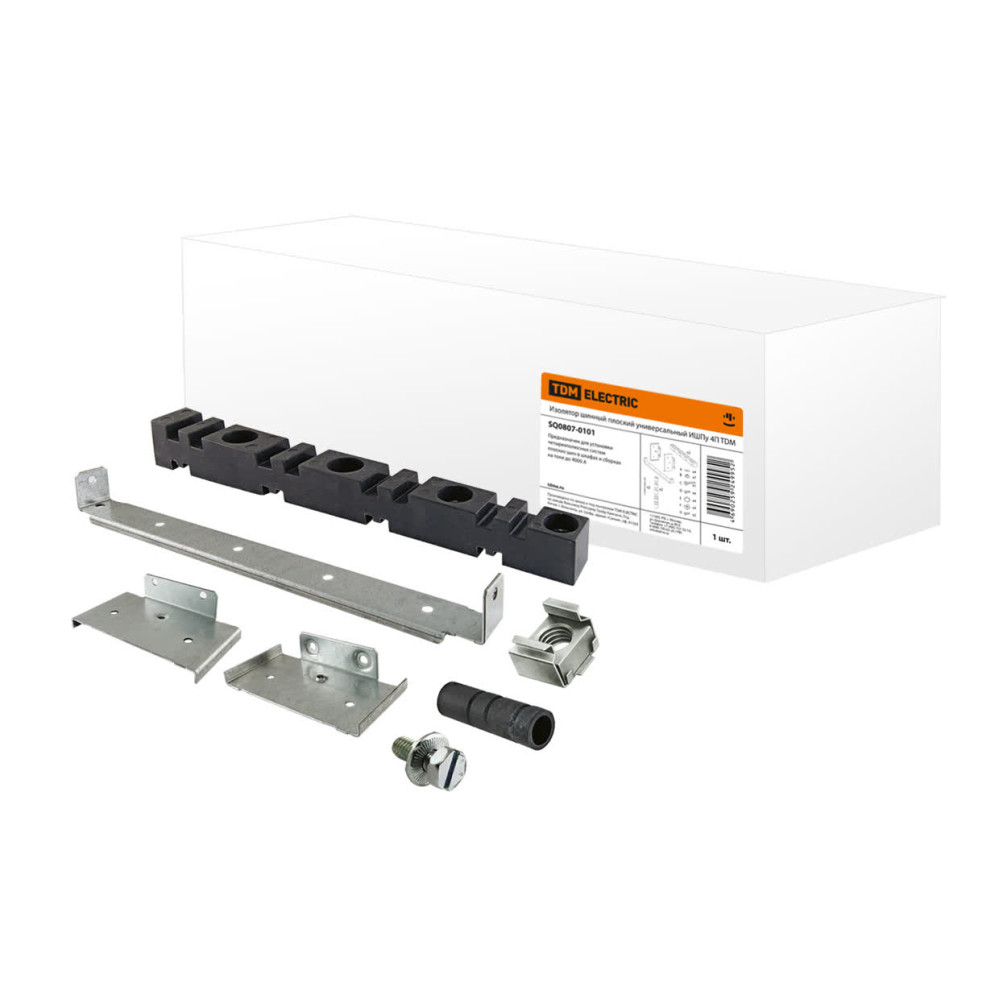

Изолятор шинный плоский универсальный ИШПу 4П TDM

Назначение:
Крепление токоведущих шин внутри силовых шкафов или сборок, а также для неподвижной фиксации и изоляции частей, находящихся под напряжением, от корпуса и панелей сборки.
Применение:
Шкафы, щиты, сборки, панели.
Преимущество:
Готовый к применению набор для организации шинопроводов на номинальные токи до 4000 А. Конструкция и высокая прочность изолятора гарантируют устойчивость к динамическим нагрузкам при возникновении токов короткого замыкания. Простая конструкция изолятора позволяет осуществить быструю сборку систем медных и алюминиевых шин.
Конструкция:
Для исключения возможности пробоя на соединительные шпильки рекомендуется использовать изоляторы соединительных шпилек. В корпусе изолятора с двух сторон имеются пазы для вертикальной установки шин толщиной 5 и 10 мм. Изолятор крепится к корпусу при помощи соединительных скоб. Шины устанавливаются по шкафу минимум на двух парах изоляторов. Шины размещаются вертикально между парой изоляторов, которые скрепляются при помощи соединительных шпилек и гаек.
Материалы:
Крепеж и соединительные скобы выполнены из оцинкованной стали. Корпус изоляторов выполнен из диэлектрического пластика, армированного стекловолокном.
Упаковка:
Изолятор шинный плоский универсальный ИШПу 4П TDM (комплект) по 10 шт.
