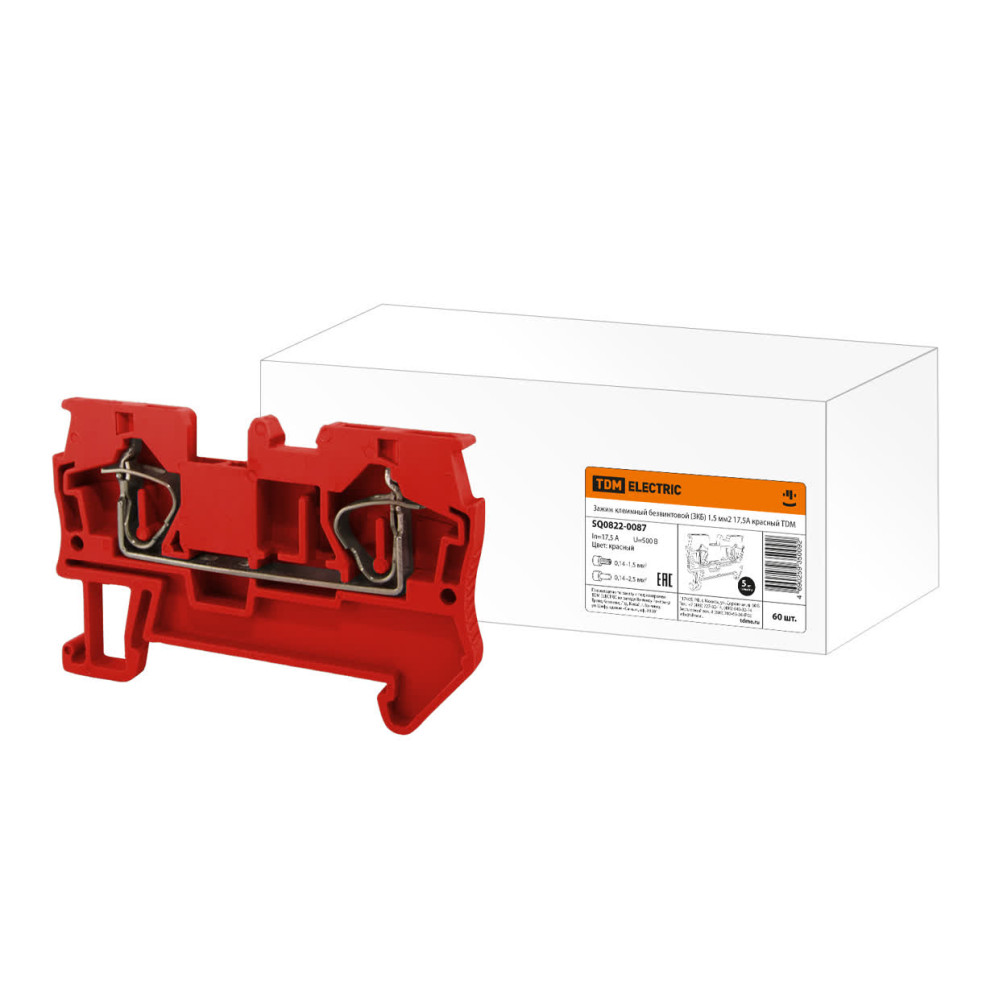

Зажим клеммный безвинтовой (ЗКБ) 1,5 мм2 17,5А красный TDM
SQ0822-0087
Назначение:
Безопасное и компактное подключение фазных, нулевых и защитных проводников различного сечения.
Применение:
Технологическое оборудование в качестве комплектующих. Шкафы, щиты, сборки.
Преимущество:
Позволяет экономить до 50% площади монтажа (ДЗКБ). Надежная фиксация провода любого типа пружинным зажимом с автоматической регулировкой усилия прижима в зависимости от сечения проводника. Простая двухступенчатая безвинтовая система крепления проводника делает монтаж быстрым и удобным. Возможность использования перемычек освобождает место для подключения кабеля и позволяет экономить место в шкафу. Пружинная конструкция позволяет использовать клеммы в условиях повышенной вибрации, а качество зажима не зависит от режимов работы нагрузки.
Материалы:
Корпус выполнен из цветного негорючего полиамида (PA66) Токоведущая пластина выполнена из латуни с гальваническим покрытием. Прижимная пружина выполнена из стали, покрытой бихроматом никеля.
Упаковка:
Руководство по эксплуатации - 1 шт. на групповую упаковку Паспорт - 1 шт. на групповую упаковку ЗКБ 1,5 мм2 по 60 шт. ЗКБ 2,5 мм2 по 50 шт. ЗКБ 4 мм2 по 40 шт. ЗКБ PEN 1,5 мм2 по 60 шт. ЗКБ PEN 2,5 мм2 по 50 шт. ЗКБ PEN 4 мм2 по 40 шт. ЗКБ PEN 6 мм2 по 24 шт. ЗКБ 3 вывода 1,5 мм2 по 50 шт. ЗКБ 3 вывода 2,5 мм2 по 50 шт. ЗКБ 3 вывода PEN 1,5 мм2 по 50 шт. ЗКБ 3 вывода PEN 2,5 мм2 по 50 шт.
Характеристики
- Возможно использование с функцией PEN Нет
- Высота (на мин. возможной высоте установки) 37
- Длина 49
- Изолированн. Нет
- Класс негорючести изоляц. материала согл. UL94 V0
- Количество зажимов на 1 уровень 2
- Количество полюсов 1
- Количество уровней 1
- Материал изоляции корпуса Термопласт
- Направление кодирования Горизонтальн. и вертикальн.
- Номин. (расчетное) напряжение 220 ... 600
- Номин. ток In 17.5
- Позиция соединения Сверху
- Поперечн. сечение подключ. многопроволочного (гибкого) провода 0,14 ... 1,5
- Поперечн. сечение подключ. однопроволочного (жесткого) провода 0,14 ... 2,5
- Поперечн. сечение подключ. тонкопроволочного провода без наконеч 0,14 ... 1,5
- Поперечн. сечение подключ. тонкопроволочного провода с наконечни 0,14 ... 1,5
- Поперечное сечение жилы 1.5
- Проверено на взрывобезопасность по версии "Ex e" Нет
- Рабочая температура -30 ... 40
- Размер модуля 4.2
- С защитой от прикосновения Нет
- С интегрированным тестовым гнездом Нет
- С пломбировочной крышкой Нет
- Соединенные внутри уровни (между собой) Да
- Способ монтажа DIN-рейка (с Ω-профилем) 35 мм
- Тип индикатора для индикации дефекта Нет (без)
- Тип питания для индикации дефекта AC/DC (перемен./постоян.)
- Тип разделения Слайдер
- Тип разъединения кросс-соединения Нет (без)
- Тип электрич. соединения 1 Соединение с пружинным зажимом
- Тип электрич. соединения 2 Соединение с пружинным зажимом
- Требуется торцевая пластина Да
- Цвет Красный
- Ширина/размер ячейки 4.2
В наличии на складе: Ожидается поступление
69.00р.
- Ожидается поступление
- Код товара: 00000021226
- Артикул: SQ0822-0087
