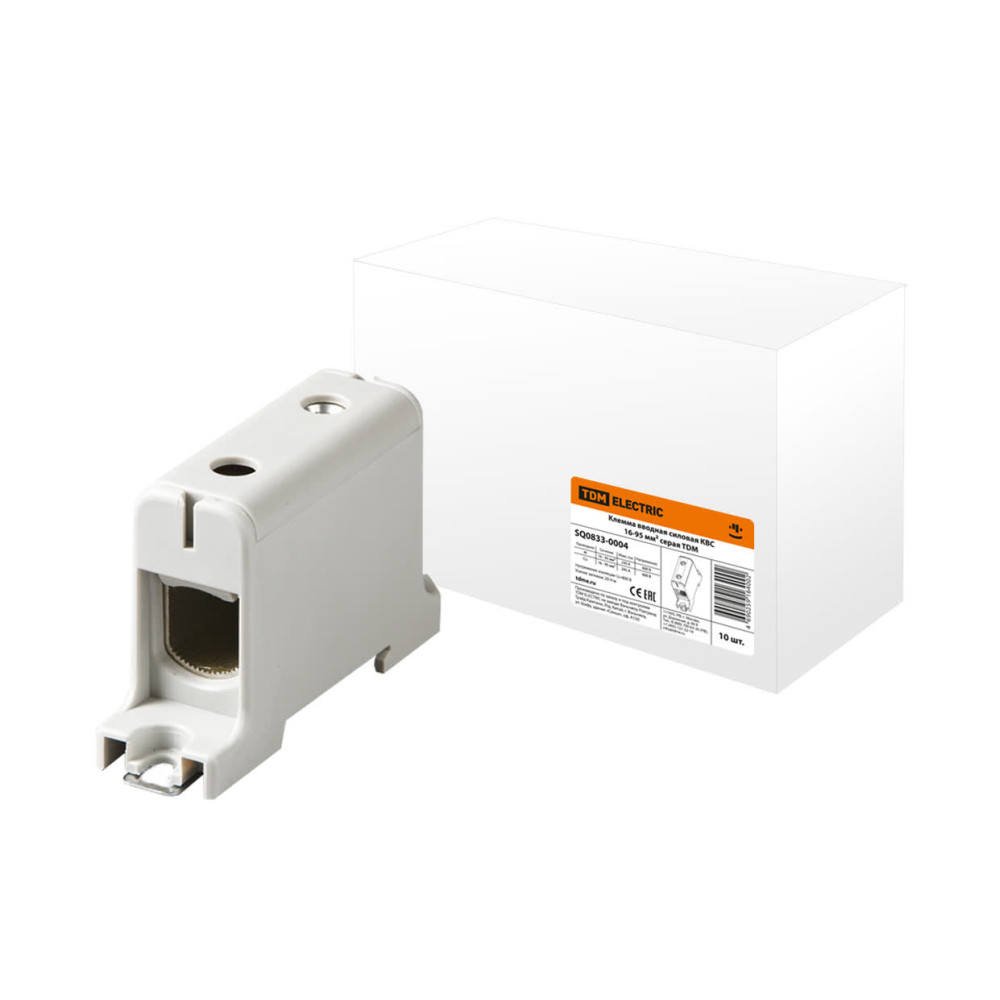

Клемма вводная силовая КВС 16-95 кв.мм. серая TDM
SQ0833-0004
Назначение:
В качестве дополнительных элементов для подключения и установки промышленного оборудования. В качестве вводных и распределительных клемм при сборке электрощитов. В качестве переходного элемента при соединении алюминиевых и медных кабелей.
Применение:
На промышленных предприятиях. При необходимости показать особенности применения – добавить иллюстрации: фотографии, отрисовки, схемы, чертежи. В сфере ЖКХ. В шкафах и щитах, различных сборках.
Преимущество:
Возможность монтажа на DIN-рейку 35 мм или на монтажную панель. Компактный размер клемм при больших сечениях проводника. Перегородка посередине клеммы исключает «проваливание» проводника внутрь клеммы. Надежное крепление проводника с помощью одного винта.
Конструкция:
ВНИМАНИЕ! Монтаж клеммы вводной силовой КВС 35-240 кв.мм. только на монтажную панель.
Материалы:
Соединительная часть – покрытый оловом алюминий. Материал корпуса - высококачественный полиамид PA 6.6.
Упаковка:
КВС 6-50 кв.мм. по 20 шт. КВС 16-95 кв.мм. по 10 шт. КВС 35-150 кв.мм. по 5 шт. КВС 35-240 кв.мм. по 5 шт. КВС 4 ввода 6-50 кв.мм. по 8 шт. КВС 4 ввода 16-95 кв.мм. по 6 шт.
Характеристики
- Возможно использование с функцией PEN Да
- Высота (на мин. возможной высоте установки) 49
- Длина 86
- Изолированн. Да
- Класс негорючести изоляц. материала согл. UL94 V0
- Количество зажимов на 1 уровень 2
- Количество полюсов 1
- Количество уровней 1
- Надпись/маркировка Нет (без)
- Напряжение питания для индикатора дефекта 12
- Номин. (расчетное) напряжение 220 ... 673
- Номин. ток In 245
- Позиция соединения Сверху
- Поперечн. сечение подключ. многопроволочного (гибкого) провода 16 ... 95
- Поперечн. сечение подключ. однопроволочного (жесткого) провода 16 ... 95
- Поперечн. сечение подключ. тонкопроволочного провода без наконеч 16 ... 95
- Поперечн. сечение подключ. тонкопроволочного провода с наконечни 16 ... 95
- Поперечное сечение жилы 95
- Проверено на взрывобезопасность по версии "Ex e" Нет
- Рабочая температура -30 ... 40
- Размер модуля 5.2
- С защитой от прикосновения Да
- С интегрированным тестовым гнездом Нет
- С пломбировочной крышкой Нет
- Соединенные внутри уровни (между собой) Да
- Способ монтажа DIN-рейка (с Ω-профилем) 35 мм
- Тип индикатора для индикации дефекта Нет (без)
- Тип питания для индикации дефекта AC/DC (перемен./постоян.)
- Тип разделения Слайдер
- Тип электрич. соединения 1 Соединение с пружинным зажимом
- Тип электрич. соединения 2 Соединение с пружинным зажимом
- Требуется торцевая пластина Нет
- Ширина/размер ячейки 24
В наличии на складе: Ожидается поступление
321.00р.
- Ожидается поступление
- Код товара: 00000054658
- Артикул: SQ0833-0004
