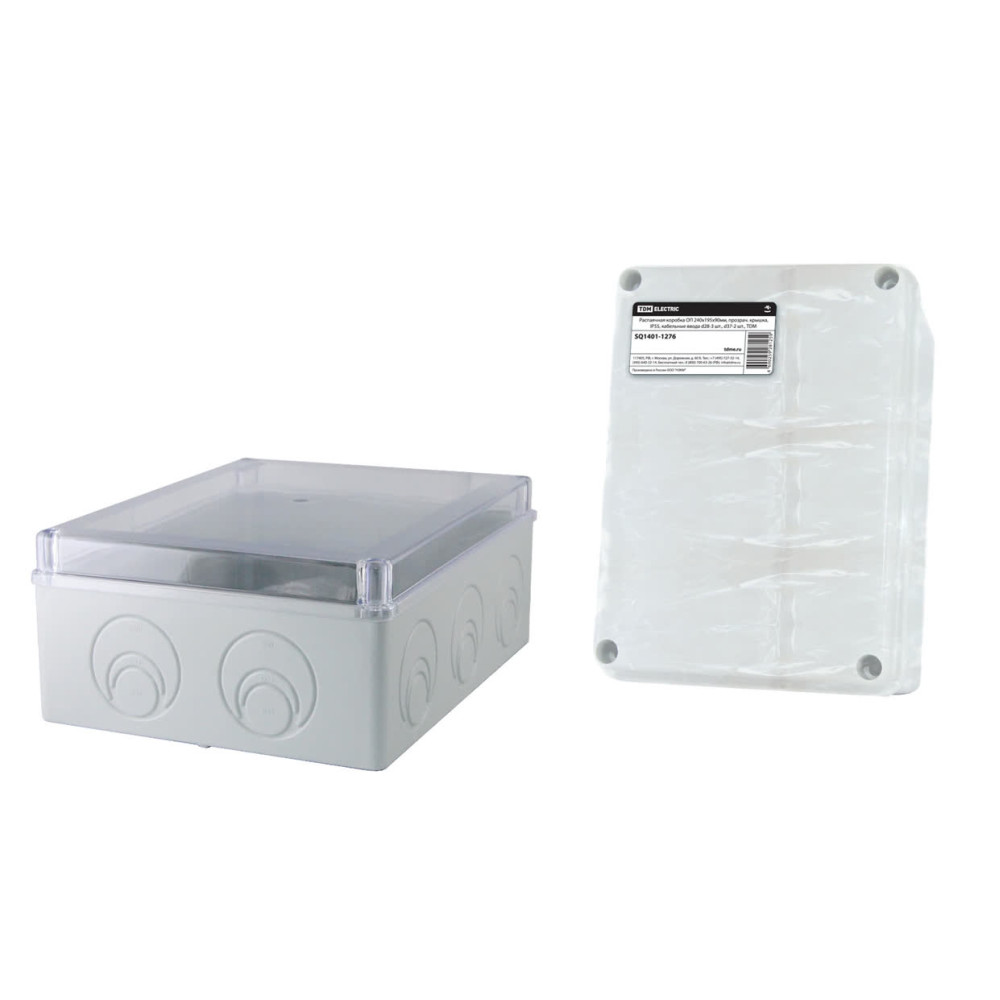

Распаячная коробка ОП 240х195х90мм, прозрач. крышка, IP55, кабельные ввода d28-3 шт., d37-2 шт., TDM
SQ1401-1276
Назначение:
Предназначены для защиты от сырости и механических повреждений мест соединения проводов и кабелей. Используются для размещения внутри и защиты коммутационных устройств, клеммных колодок, электронных приборов и плат, устройств индексации, счетчиков, табло и др.
Преимущество:
Могут быть использованы на открытом воздухе. Могут использоваться как отдельно, так и в системе с трубами из ПВХ или металлорукавом. Ступенчатые гибкие сальники (гермовводы) для подсоединения гофрированных и гладких труб обеспечивают дополнительную герметизацию корпуса. Уплотнитель по периметру крышки обеспечивает степень защиты IP55 от проникновения пыли и влаги. Без уплотнителя коробки имеют степень защиты IP44.
Конструкция:
На дне коробок вдоль стенок для удобства монтажа предусмотрены вертикальные опоры, в которые вворачиваются саморезы при установке приборов. Для установки гермовводов в корпусе выбиваются отверстия по кольцевым насечкам соответствующего диаметра – D25, D32, D50. Колличество вводов – 50 шт.
Материалы:
ПС (полистирол)
Упаковка:
Термоусадочная пленка
Характеристики
- A - Степень защиты (NEMA) 13
- Castable (*) Нет
- Casting compound included (*) Нет
- Cover model (*) Крышка монтажная
- L - Монтаж в почву Нет
- L - Монтаж под водой Нет
- L - Прозрачная крышка Да
- Атмосферостойкая/погодоустойчивая Да
- Ввод с тыльной стороны Нет
- Взрывобезопасное исполнение Нет
- Глубина 90
- Длина 240
- Для взрывоопасной зоны по газу (Ex) Нет (без)
- Для взрывоопасной зоны по пыли (Ex) Нет (без)
- Для трубы диаметром 50 мм
- Защитное покрытие поверхности Необработанная
- Количество вводов 5
- Крепление крышки Винтовое
- Крышка Прозрачный (светопрониц.)
- Материал Пластик
- Не содержит (без) галогенов Нет
- Номин. напряжение изоляции Ui 230
- Оснащение/комплектация Нет (без)
- Пломбируемый (-ая) Нет
- Подходит для сборок (наборн.) Нет
- Рабочая температура -25 ... 40,-25 ... 40
- С экранированием Нет
- Сохранение работоспособности (целостность цепи) Нет (без)
- Способ монтажа Настенно-потолочное крепление
- Степень защиты (IP) IP55
- Тип ввода в корпус Ступенчатый мембранный сальник
- Форма Прямоугольн.
- Цвет Коричневый
- Ширина 195
В наличии на складе: 338 шт.
remainder: 91 шт.
main: 247 шт.
511.00р.
- На складе
- Код товара: 00000017467
- Артикул: SQ1401-1276
